リチウム電池生産ライン 電池金型用高速打抜き機
1、機器の説明:
1.1、機器プロファイル:

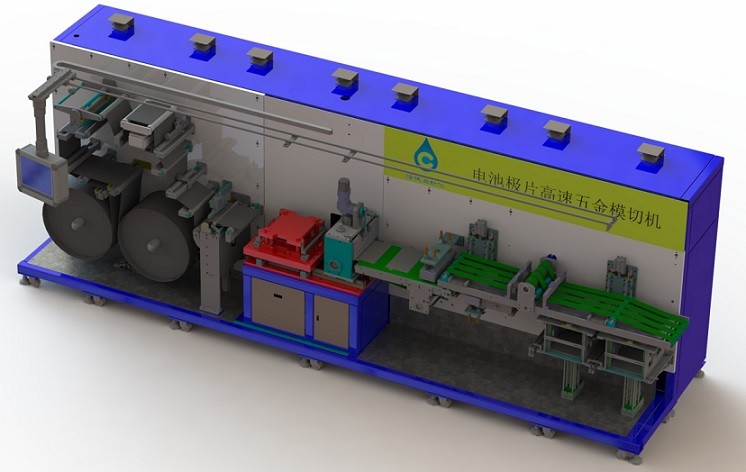

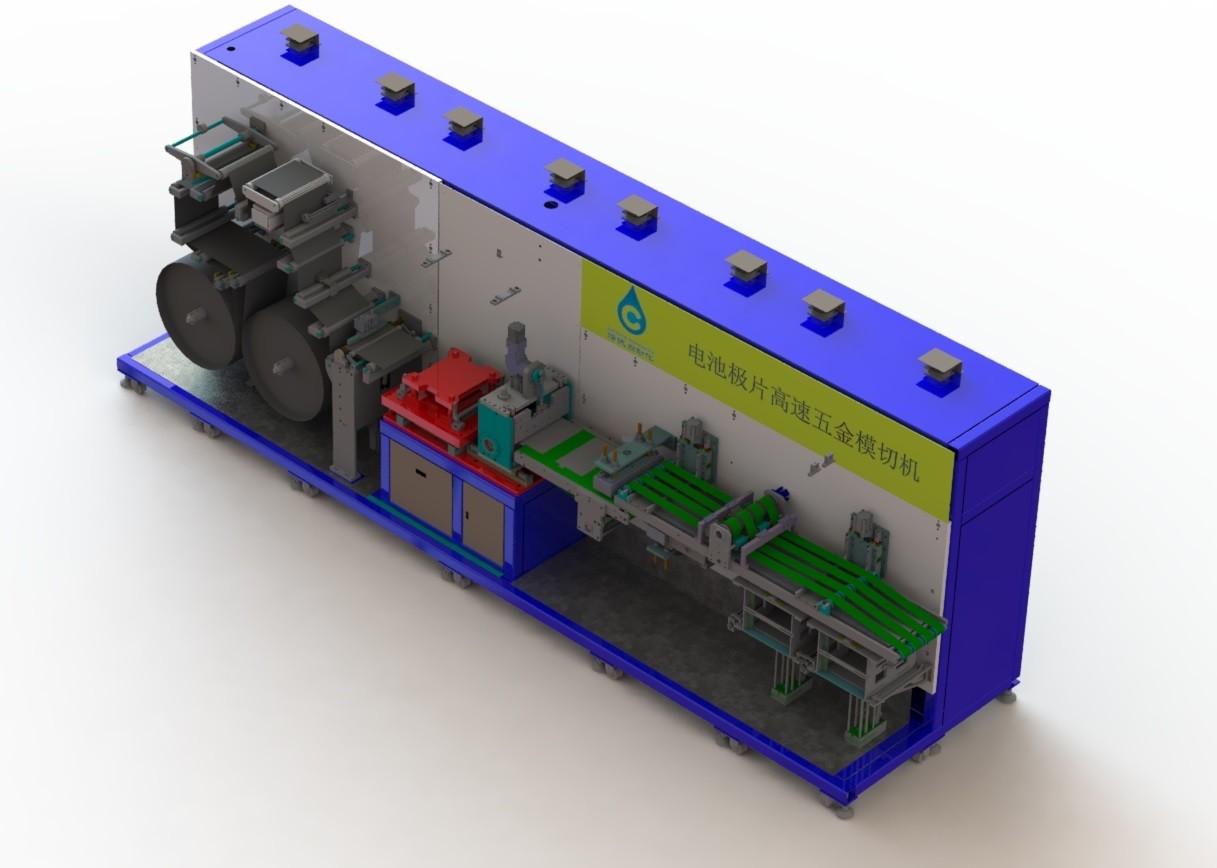

この装置は、ラミネート型リチウムイオン電池ポール金型のスライスプロセスを完了し、連続コイル材料を単一のポールに切断します。装置に取り付けられた人工ロールポールローリングインフレータブルシャフト、装置は自動的にボリュームを配置し、自動調整を実行するローリングプロセスの整流機構、および張力制御システムを通じてポールピースの張力を制御します。サーボ機構は板金ダイカッティングステーションに輸送され、ハードウェアダイは非常に耳と円弧になります角度切断成形、単一ポールにシートを切断するためのカッティングナイフによる切断位置その後、単一ポールピースの塵埃除去、CCD 検出プレートの表面品質と寸法を通じて、不良品は廃棄ボックスに投入され、不適合品は材料回収ボックスに送られました。

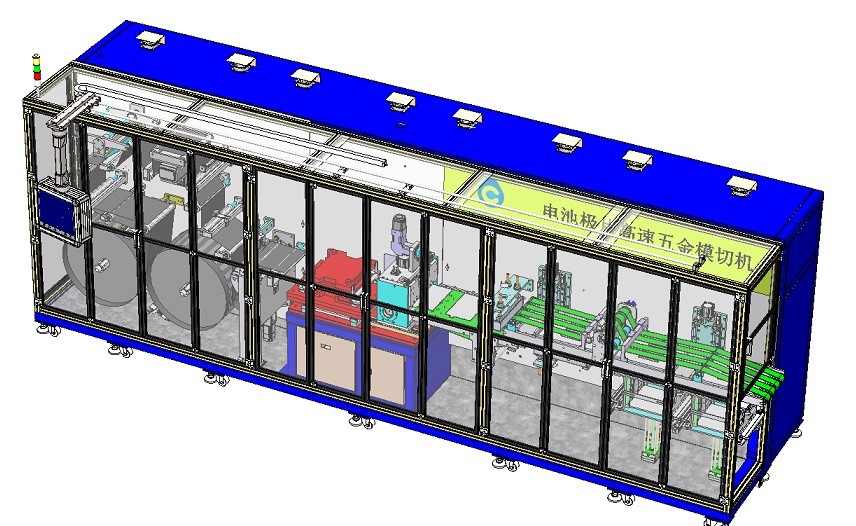

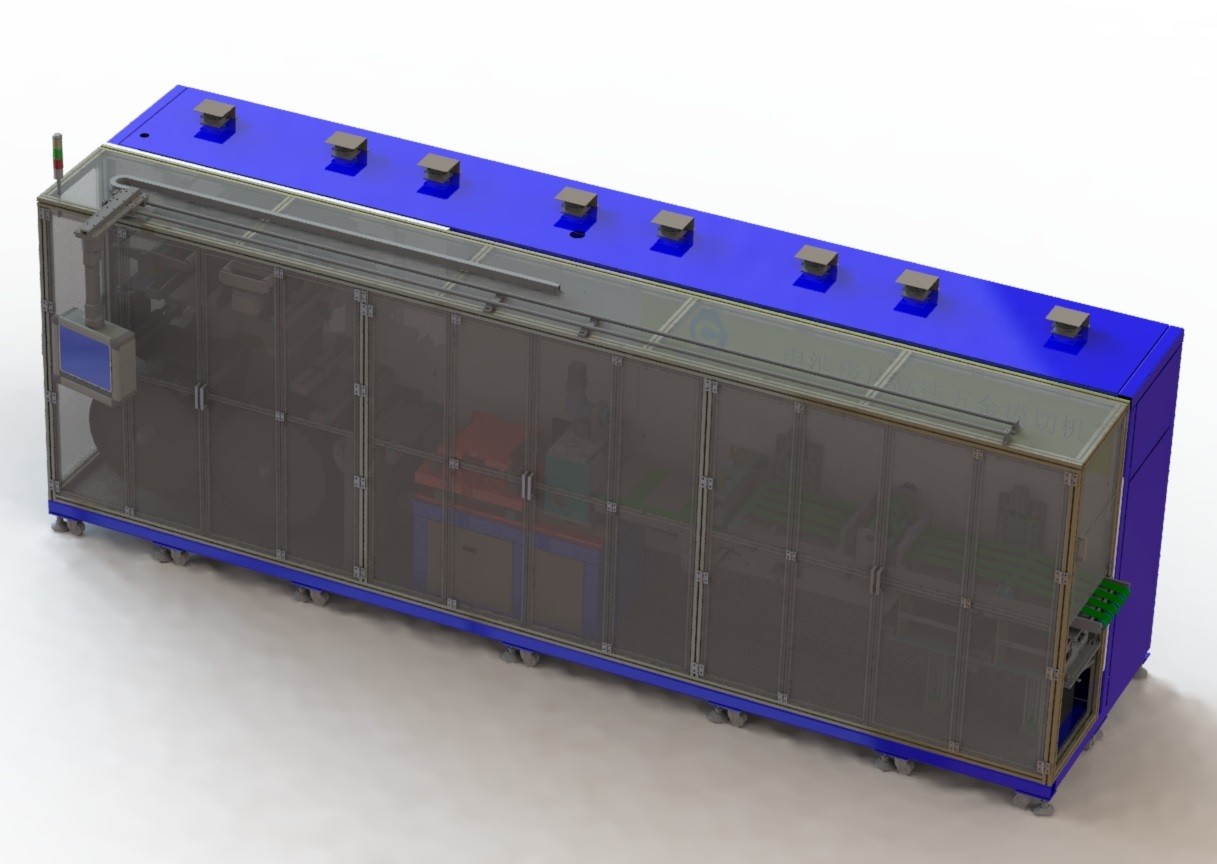

1.2 装置の外形寸法: 全体サイズ (mm) : 長さ * 幅 * 高さ 7500*1780*2395 (保護カバーと掃除機を含む) 装置重量: 6500KG
2、設備適応範囲と技術パラメータ
2.1 適応材料の仕様は次のとおりです。
|
仕様 アイテム |
ZCCE01B-00 | ||
| 材質仕様 | ポールピース | 長さ(mm) | コイル |
| 幅・公差(mm) | 100～300/0.2 | ||
| 厚さ・公差(mm) | 0.05～0.25/0.005 | ||
| 最大径(mm) | φ650 | ||
| 内径(mm) | φ152.4mm(6＂) | ||
| コイルの最大重量 | 250kg | ||
2.3 機器の技術パラメータと機能:
2.3.1 機器の技術パラメータ:
|
仕様 アイテム |
技術的パラメータ |
| 効率 | ＞180ppm |
| 極幅W範囲/精度 | 80～250mm/±0.2mm |
| ポール高さH範囲・精度 | 100～280mm/±0.2mm |
| 極耳ショルダー幅 Dt 範囲/精度 | 5～50mm/±0.25mm |
| 極耳幅 Wt 範囲/精度 | 10～100mm/±0.2mm |
| 極耳高さ Ht 範囲/精度 | 10-30mm/±0.5mm(入荷する材料のサイズによる) |
| ハードウェア金型の寿命 | ＞100000時間 |
| 粒度（設備のみによる故障） | ≥98% |
| 適格料金（不良品を除く） | ≥99.5% |
4、装置の動作環境
4.1.電源：三相380V、電圧変動は±10％未満、装置の最大電力は16kwです。
4.2.ガス要件: 空気源圧力 (圧縮空気) > 6 kg/cm2、最大消費量 50L/min、乾燥。
4.3.装置の総重量: 6500kg;
4.4.工場床耐力: > 800kg/㎡;
4.5.周囲温度：20～35℃
4.6.相対湿度: 5 ~ 55% HR;
4.7.動作環境要件: 環境清浄度は 100,000 以上であり、現場に腐食性ガス、液体、または爆発性ガスがあってはなりません。
