自動電池の生産設備

電池の生産設備の引きの乾電池の版のための自動生産ライン

1. 電池の電極の毛Peiquanの自動生産ラインのための設計の品質:

1. この装置はニッケル水素および鉄ニッケル電池の版の毛の細菌の生産ラインの科学技術の設計の品質に基づいています。企業4.0に基づいて、電池の版の毛の細菌の理性的なフル オートマチックの生産ラインは設計され、製造されます。生産ラインは真空のミキサー、転換のバレル、自動スラリーのコンベヤー、パルプになる機械、ローラーの出版物、自動オンライン厚さの測定機械および打つ機械を含んでいます。北極の部分のための自動検出機械および無駄のための自動ウィンド マシーン。

1.3. 版の生産能力そしてプロセス パラメータは生産ラインを消します:版の生産の速度は0-3 m/分の版の厚さが0.1-0.9 mm調節可能であるよりより少しです;適当な鋼鉄ストリップ:0.1 *400 *L;ロール押すことの後の厚さは0.4-0.8 mmです。正確さ（+0.01 mm）;スラリーの粘着性は20-65 Pa.sです。特別な関心は支払われるべきです:スラリーは短い繊維を含み、繊維の長さは1-3のmmです。装置の働く暖房温度は室温から300に調節可能であり、明白な温度は実際の間違いの1%以下ありません;せん断されるべき北極の版の幅は40-150のmmです;スラリーの幅は50-380のmmであり、スラリー掛かる方法は最も最近の技術を採用できますスラリーの回復および利用は十分に考慮されるべきです。

1.4. 軒桁の毛の細菌の生産ラインの性能要件:正常な生産の条件の下の1.3。;ストリップのほどくメカニズム、焼けるメカニズム、摩擦のメカニズム、偏差の訂正のメカニズム、メカニズムを打ち、切るロール出版物および点検メカニズムは安定した、信頼でき、そして容易な操作を要求します;すべての可動部分は適度な、信頼できる便利な潤滑のメカニズムがあるべきです。

1.5.Polar版の毛の細菌の生産ライン装置の構成

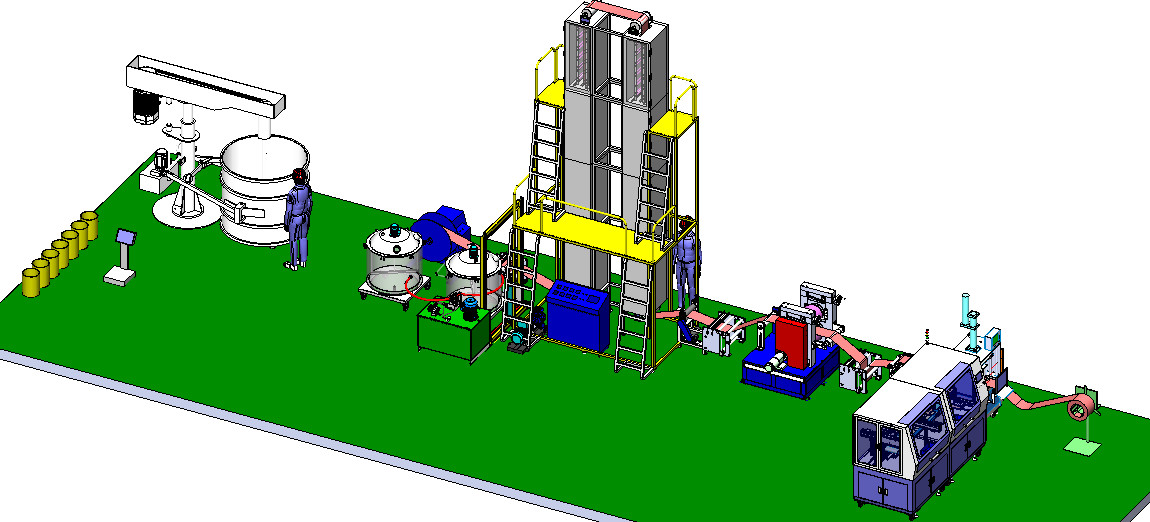

1.7装置の図式的な図表

2.電池の版の毛Peiquanの自動生産ライン主要な装置:

2.1の粉のスキャン コードの重量を量ること

2.1.1の設計の品質

2.1.1.1に、電子スケール データを遠隔に読むことができるデータ インターフェイスがあります。範囲100kgの重量を量ること、正確さ10g。

2.1.1.2のバー コード リーダー

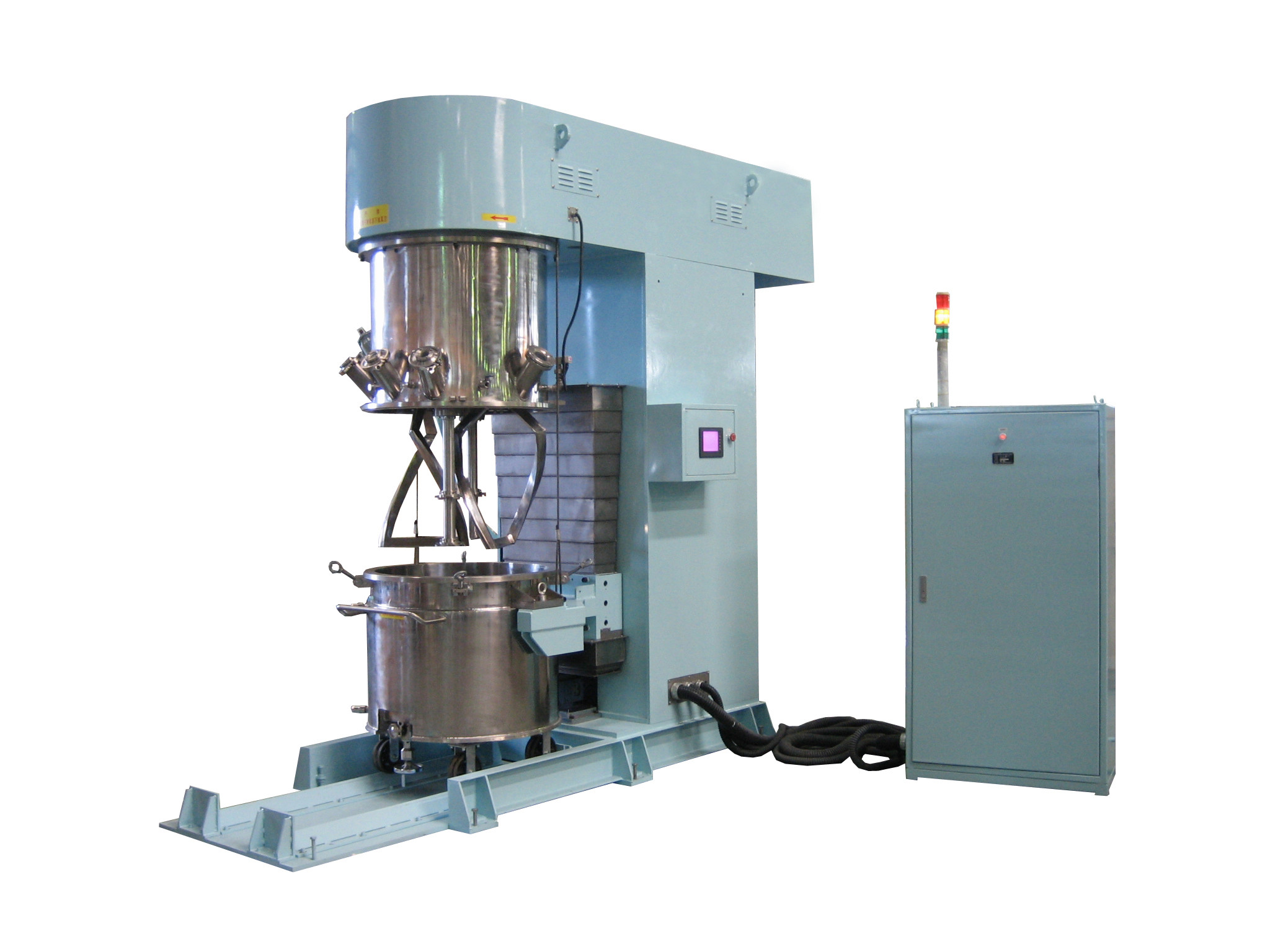

2.2、Vacuummixer

2.2.1は、装置の主要な技術的な変数次のとおりです:2.2.1.1の搅拌形式:

2.2.1.1 .1基の惑星の混合。回転33Rpm （最高の） 50Hz可変的な頻度速度の規則。

2.2.1.1 .2の螺線形の鐙がねのクランク2 （ステンレス製の鉄鋼生産）、調節可能な回転70rpm （最高）。

2.2.1.1 .3の高速分散の頭部2 （ステンレス製の鉄鋼生産）、2000rpm （最高の） 50Hz可変的な頻度速度の規則を回している自己。

2.2.1.2の真空の動揺:

2.2..1.2.1真空の程度は-88KPaよりより少しであり、デジタル表示装置は2出力を示します。

2.2..1.2.2真空ポンプのポンプ率は15L/S.です。

2.2.1.2を.3の1フィルター添付します。

2.2.1.3の混合のバケツ:

2.2.1.3 .1はバレルの容積272Lであり、有効な容積は200Lです（ステンレス鋼から成っている）。

2.2.1.3はバレルの壁および低価格で.2 A水循環の中間膜整理されます。（ユーザーは循環の水源に接続され、水圧は0.2MPaよりより少しです）。

2.2.1.3 .3は機械座席のガイド・レールで荷を積み、きれいになることを促進するために引き出すことができる4つの足車をバレルの元口与えられます。

温度の検出の表示が装備されている2.2.1.3 .4。

2.2.1.4の持ち上がる形態:

2.2.1.4 .1は混合のメカニズム固定であり、混合のバレルは電気制御によって機械的に操作されます。

2.2.1.4 .2は持ち上がる打撃700mm （最高）です。

2.2.1.5の評価される力:36KWについて。

2.2.1.5 .1のミキサー モーター力15KW 3 380V 50Hz （耐圧防爆モーター）。

2.2.1.5 .2の高速モーター力15KW 3 380V 50Hz （耐圧防爆モーター）。

2.2.1.5 .3の真空ポンプ モーター力2.2KW 3 380V 50Hz （耐圧防爆モーター）。

2.2.1.5 .4の持ち上がるモーター力3KW 3 380V 50Hz （耐圧防爆モーター）。

2.2.1.6は0.2MPaよりより少しの圧力を、ガス圧力インターフェイス与えられます。

2.2.1.7は、観察窓1および耐圧防爆観察ランプ1、24Vを置きました。

2.2.1.8、PLC制御、タッチ画面の表示および操作。

2.2.1.9の輪郭のサイズ（長いxの幅Xの高さ）:3380x1500x2950 （mm）について（電気キャビネット、真空ポンプ、等を除いて）。

2.2.1.10の重量:6Tについて。

2.2.2の装置の動力源:

それはバイヤーによって提供されます。

水源:水圧は0.2MPaよりより少しです。

力:3 380V 50Hz。

2.2.3、労働環境および安全要求事項:

防止ちり止めおよび湿気。

2.2.4、装置の表面処理および出現の条件:

構造部品の露出された表面は扱われるすべての錆であり色は標準製造者を行いますまたは需要側面は色のラベルを提供します。

2.2.5、方法および条件を依託します:

装置は4時間および負荷試運転絶えず動いています。

2.2.6は、バイヤー試験材料をの指定そして量提供します。依託および受諾に必要な修飾された材料はバイヤーによって要求され、依託材料は装置の操作の必要性を同時に満たさなければなりません。

2.2.7、他:

依託のために使用される材料は生産材料の指定に一貫しなければなりません。

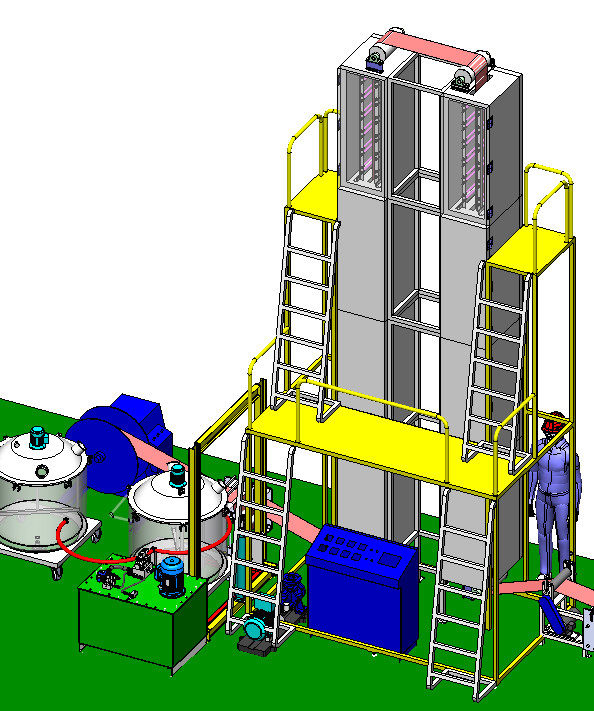

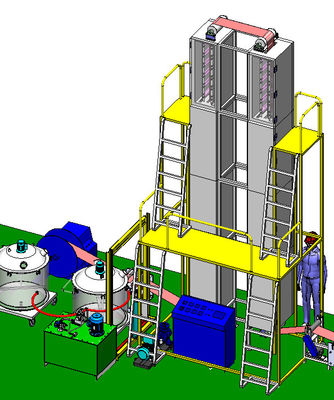

2.3. 版のパルプになる機械

2.3.1の設計の品質

2.3.1.1は、北極の版のパルプになる機械、自動にパルプになることほどくの自動ストリップ スクレーパーの精密な自動調節、一定した温度の自動ベーキング（4つか6つの温度帯）、自動偏差の改正を実現できます。

2.3.1.2のプロセス パラメータ:鋼鉄帯域幅100-400のmmのスラリーの厚さ0.1-0.9 mm。装置の働く暖房温度:調節可能な300の摂氏温度明白な温度および実際の間違いへの室温は1%以下ありません;

2.3.1.3は高い粘着性ポンプによって、スラリー自動的に与えられ、運ばれます。スラリーの粘着性は20-65 Paです。s.スラリーが短い繊維を含み、繊維の長さが1-3のmmの範囲にあることが注意されるべきです。

2.3.1.4は、システム自動的に装置（各温度帯、ベルトの速度およびパルプになる厚さ変数の温度）の変数を読みます。

2.3.2装置の本管構成

装置の2.3.3.Technical変数

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
