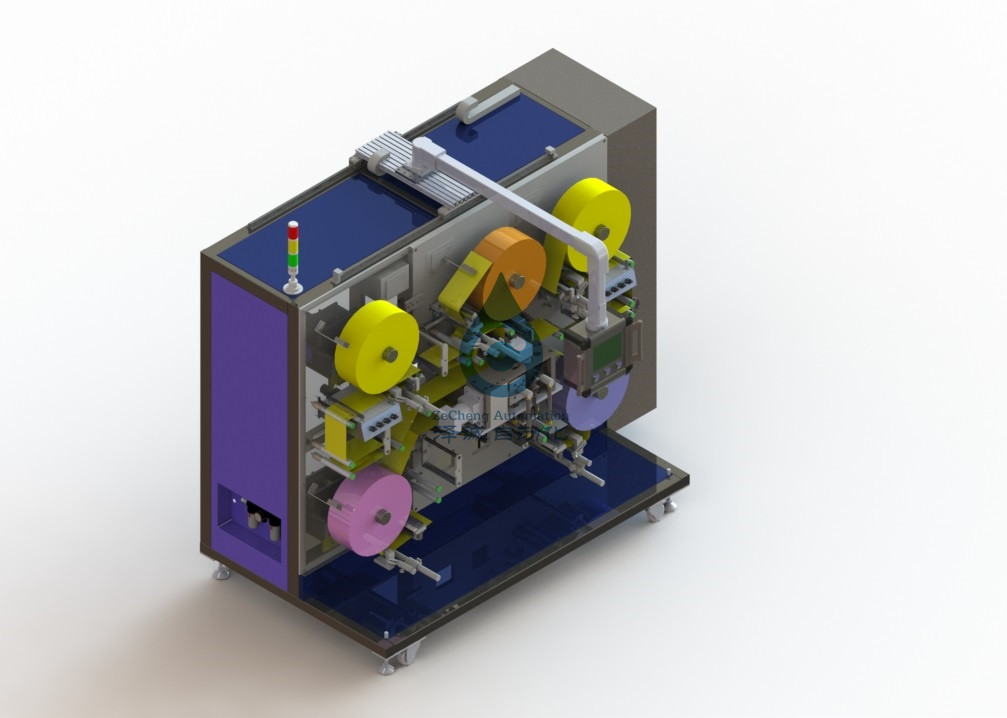

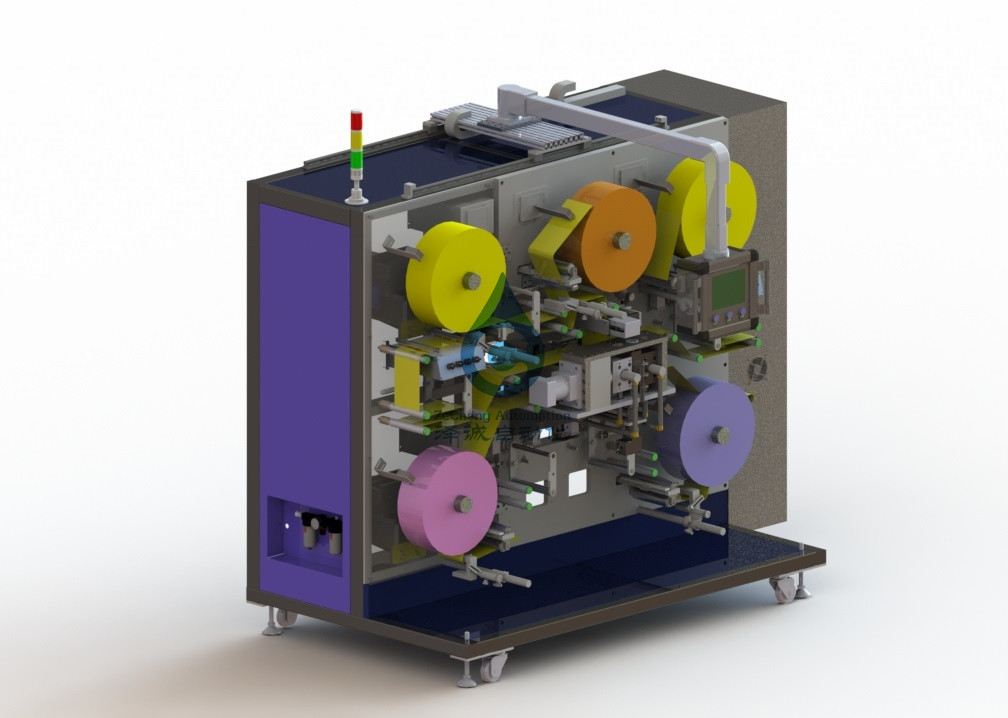

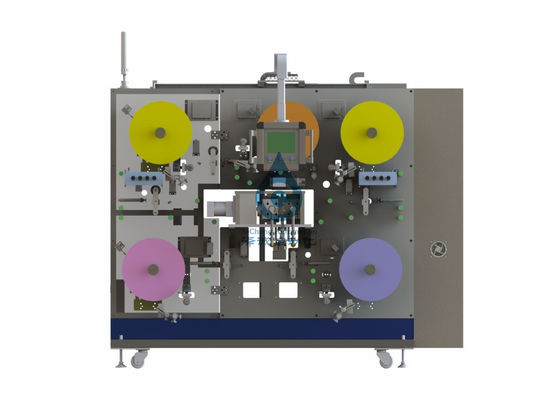

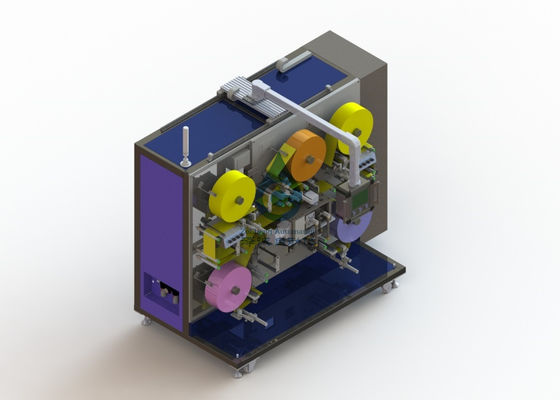

3-50um機械を形作るソリッド ステート リチウム電池の極めて薄いリチウム ベルト
1. 装置紹介
1.1. 装置はソリッド ステート リチウム電池の純粋な金属のリチウム陽極を形作るか、または液体のリチウム電池の肯定的な電極の補足のリチウム磁極片のリチウム シートを形作るために主に使用される。
自動にほどくことのリチウム ベルトの自動にほどくこと、調整、張力、保護フィルム、調整、張力、自動にほどくことのBの保護の主要な認識フィルム、巻き戻すこと、保護フィルム形成、張力、張力、巻き戻すおよび他のプロセスの調整、張力。
1.2装置の操作プロセス
2つは入って来る材料および製品仕様書に、装置合わせることができる
2.1. リチウム シートの指定に合わせなさい
2.1.1. 供給された材料は金属のリチウム ホイル、ロール幅である:30mm~250mmのロール直線の偏差:±3mmのロール内部の直径:φ3 「。
最高の外の直径:φ350mm
2.1.2材料:リチウム ホイル、厚さ0.2-2mmの正確さ±10μmのリチウム金属純度≥99.9%
2.1.3. 入って来る材料の曲がる間違いの蛇行:2mm/250mm;
コイルの直線±3mmの最高の偏差。
図1.物質的な端の形の図式的な図表
2.1.4の機械特徴:最高の抗張ひび係数:50g/mm2
2.2. 保護フィルムの指定に合わせなさい
2.2.1. 入って来る材料は透明な保護フィルム巻き枠、巻き枠の幅である:50mm~300mmの巻き枠の直線の偏差:±0.5mmの巻き枠の内部の直径:φ3 「。
最高の外の直径:φ450mm
2.2.2. 保護フィルムの厚さ:0.2-0.75mm
2.2.3入って来る材料:単一側の給油。
3. 装置の技術的な変数
3.1の総力:≤6KW;
3.2電源:AC220 V±10% 50HZ;
3.3. 圧縮空気:圧力≥ 0.5mpaの流れ≥3mの³ /h;
3.4. 真空の源:≤ -90kpa （党A）によって、ポンプ容量の≥ 1Mの³ /h提供される;
3.5. 装置の重量:≤1.5トン。
地上の負荷条件:650kg/㎡;
3.6の窒素:圧力≥ 0.5mpa、 < 0="">
3.7の全面的なサイズ:（l） （h） 2000年2150* （w） 1500*;
（種類の参照だけのために、主に）;
3.8、他の要因を除いて、装置の動き率≧98%のプロダクト収穫≧99.5%;
3.9装置の設計吐出し量は0-35m/minであり、速度制御の精密は1/1000である。
3.10のペット フィルムの地域制御（ダイヤフラムおよび引きずることの幅の方向）正確さのリチウム シート:+/-2.0mm。
3.11. Tuframにリチウム ベルトに接触したローラーとの焦げ付き防止ロール処置をしなさい。
ペット フィルムが付いているコンタクト・ローラは軽量カーボン繊維のローラーから成っている。
3.12のローラーの直径φ150mmの有効な幅300mmの円形のふれ≤1umのアセンブリ正確さ≤2umのローラーの主体の硬度≥HRC65の表面のコーティングの硬度≥HRC75
3.13. 転がり圧力は10T （1つの側面の5T）に調節可能である。
3.14のリチウム ホイルのカレンダーにかける厚さの範囲:3μm-100μmの正確さ:±1 um。
3.15のカレンダーにかけられたリチウム フィルムの重量の範囲:1.0-10.0mg/1540.25mm2.
3.16のペット フィルムの巻く正確さ:±1mm.
3.17. すべてにほどき、に磁極片の巻き戻すことにスケールが付いているプラットホームを受け取ることがある。
3.18のリチウム ストリップのほどく速度:0.26m/min （20m/min）、精密±0.1%~0.2%サーボ機構、調節可能な速度。
3.19の訂正の範囲:最高25mm。訂正の正確さ:+/-0.2mm。
3.20. 装置に可変的な張力および一定した張力の機能が同時にある。張力価値はタッチ画面によって直観的に置かれ、配置単位は≤ 1Gである;
リチウム ホイルの張力は80の範囲で調節することができる|ベルト連続したプロセスの400GFおよび張力変動は±5%と等しいかまたはそれ以下である（巻き、終了位置の変動を除いて）。
ペット フィルムの張力は80の範囲で調節することができる|取得の過程において400GFおよび張力変動は±5%と等しいかまたはそれ以下である（巻くおよび終り位置の変動を除いて）。
4. 主要なデバイス・コンフィギュレーション リスト
| いいえ。 | 名前 | 量 | 単位 | 印 |
| 1 | フレーム | 1 | セット | |
| 2 | 保護フィルムのほどくメカニズム | 2 | セット | |
| 3 | メカニズムの調整 | 5 | セット | |
| 4 | プラットホームの選択 | 3 | セット | |
| 5 | 張力システム | 5 | セット | |
| 6 | 發条仕掛 | 2 | セット | |
| 7 | リチウム バンドほどくシステム | 1 | セット | |
| 8 | ドライブ部品 | 1 | セット | |
| 9 | 転がりシステム | 1 | セット | |
| 10 | 冷却の部品 | 1 | セット | |
| 11 | 塵取り外しシステム | 4 | セット | |
| 12 | 安全保護システム | 1 | セット | |
| 13 | 電気制御システム | 1 | セット |
5. プロダクト使用環境
5.1装置は乾燥部屋で取付けられ、使用される。
5.2の環境の清潔の使用:，000の等級| 300，000の等級。
5.3包囲された相対湿度:露点の湿気:-45 ° C ~-70の° C。
5.4のオペレーティング環境の温度:15℃ | 25℃。
