鉄のニッケル電池の生産設備の自動曲がる溶接機

鉄のニッケル電池の生産設備の自動曲がる溶接機

1. 版の曲がる送り装置のための技術的要求事項

1.1. 装置は棒のグループの溶接装置に接続され、版が曲がった後棒のグループの溶接の前の版および版の曲げ、および版を実現することは溶接装置に自動的に送られる、および凸ポイント損なわれません棒のグループの溶接装置が付いている溶接の速度および装置制御マッチは。装置にオートメーション、安定したおよび信頼できる操作の高度があり、24時間の連続的な生産の条件を満たすことができます。

1.2. ワークフロー:取るまで人工的な置かれた版の供給の場所（3場所に、版の別の重量を置きま与える）およびモーター ドライブは指定位置までねじ版の最初の場所であり、供給のマニピュレーター シリンダーは電磁石、版の上昇-ガイドへの供給のマニピュレーター シリンダー パッド-を版、メカニズムを押し版へのシリンダー型の部品への運び、位置によるガイド・レールの落下に吸収するために-版のよい版を曲げるメカニズムの運搬に曲がる補強された版は進水しま死にま、同時に型の版からの繰り返しに型の部品に最初の場所の下で版の部分を持って行くためにマニピュレーターに与えますフリップ場所フリップ シリンダーの版に第3場所に版の一定数を同時に得るまで、移動式部品が版を次々と弾く版、溶接への版の供給の部品-周期に第2場所に第3場所の一定のナンバー プレートそして供給のマニピュレーターを回す90度を型の版からの繰り返しに型の部品に版を持って行くために得るまで型の版からの繰り返しに型の部品に版を持って行く第2位置の最初の場所の一定のナンバー プレートそして供給のマニピュレーター。

1.3. プロダクト モデルおよび指定:（単位:mm）

1.4. 効率:12PPM.

1.5. 信頼できる装置、低い維持率、便利な維持および耐久性。電化製品、スイッチ、カバーが装備されているソケット。

1.6. 手動で供給レベルに版を置いて下さい。異なった重量の版が付いている3つの負荷の場所があります。供給の柵間の間隔は調節可能です。

1.7. 重荷の下に粉のコレクションのためのコレクション タンクがあります。

1.8. 操作表面は容易な操作のための点の溶接工に近いです。

1.9. 曲がることのために使用されるガス液体ブスター シリンダーの圧力は次のとおりです:1T.

1.10. 別のボタンはパッドの手操作のために便利である点の溶接工が付いているインターフェイスで置かれます。

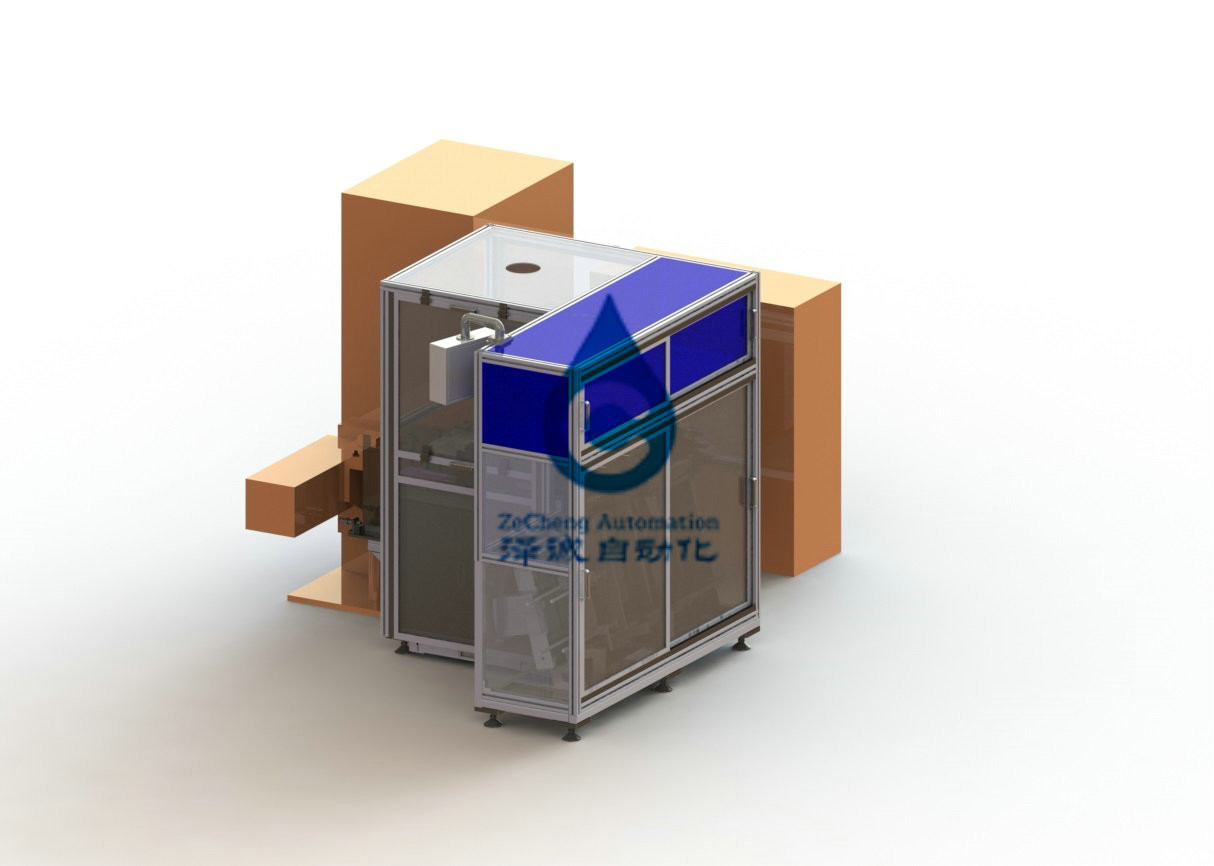

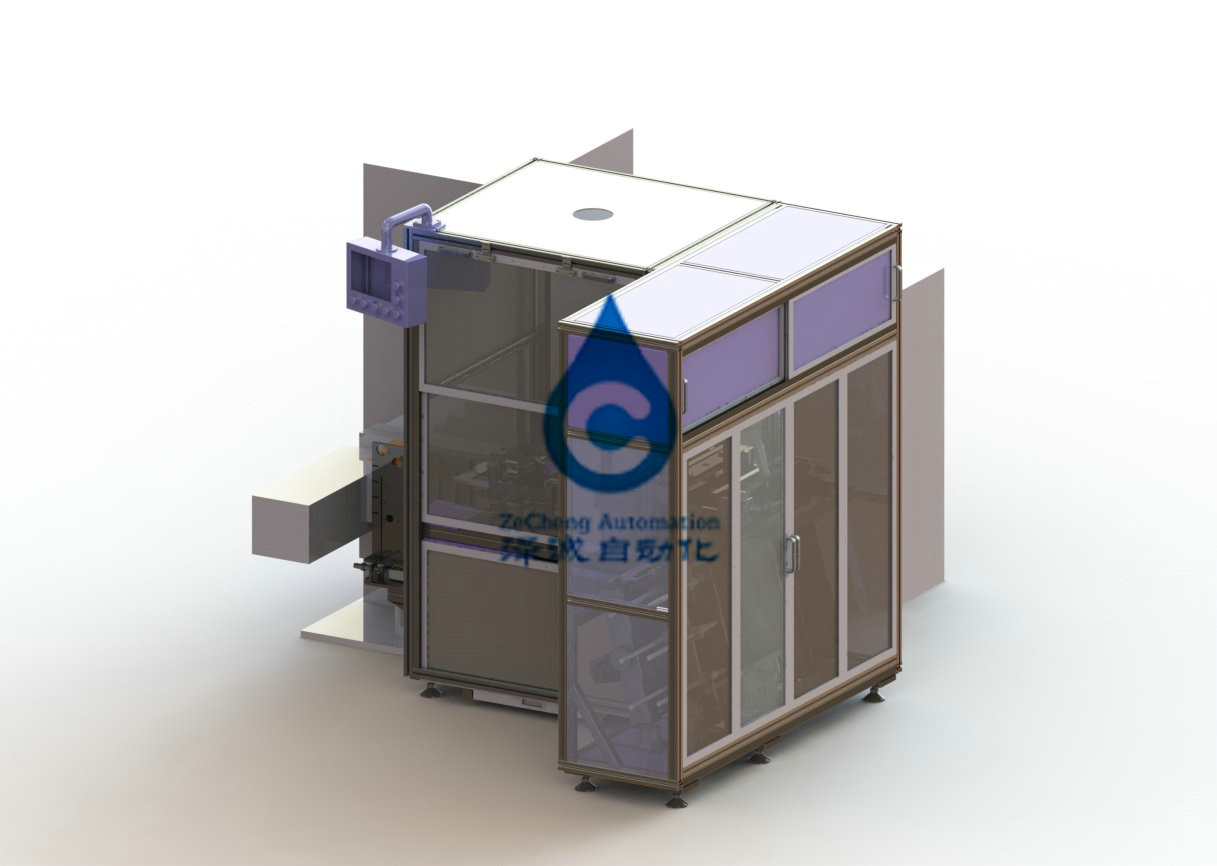

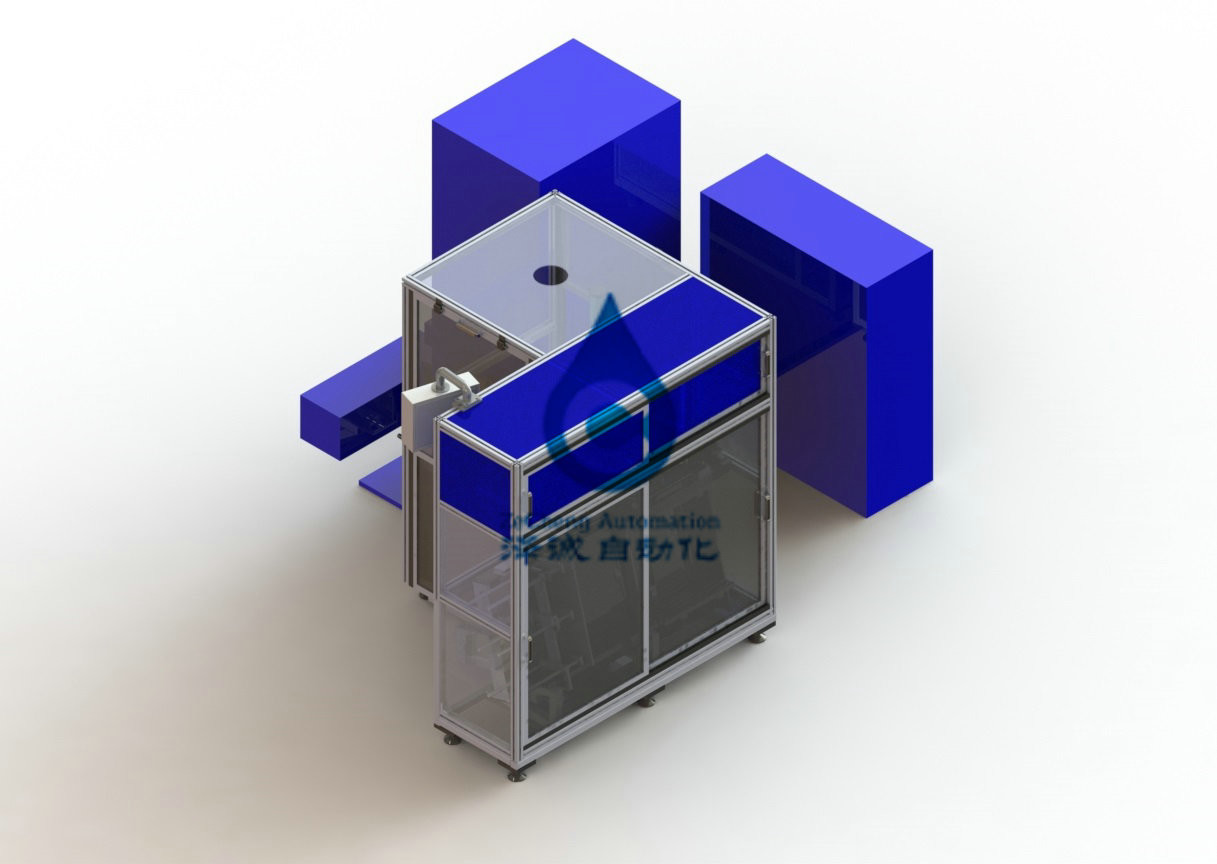

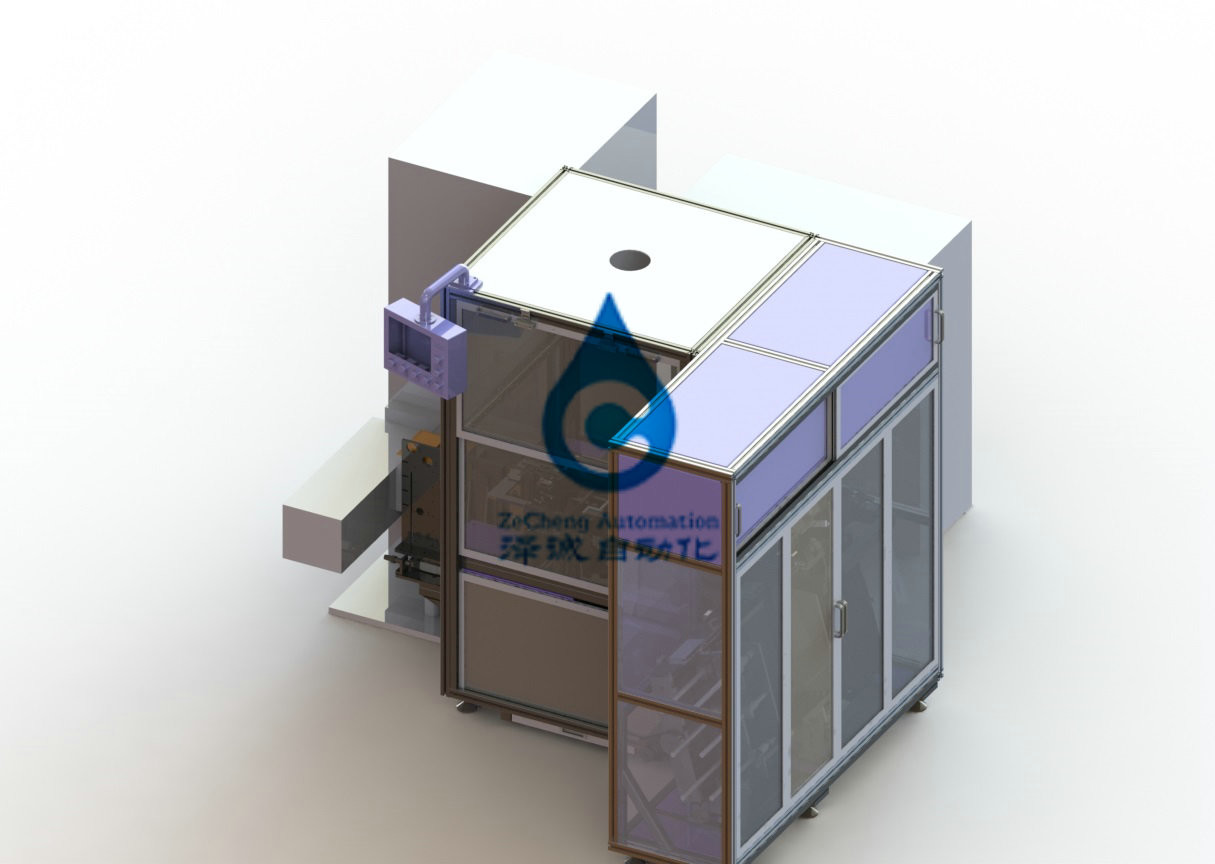

1.11.Generalequipmendawing

2. 版の曲がる送り装置の機械記述を完了して下さい

2.1. 版の曲がる送り装置装置の主要なコンポーネントのテーブル

2.2. 装置の技術的な変数

2.3. 主要な装置の部品

2.3.1. フレーム システム:、ペンキの表面は40x40x3正方形の溶接によって作られて、装置の出現の主要な色gsb05-1426-2001です

8 PB07は（鉄）青い色をつけます。基質は25mmの鋼板によって電気めっきされます、全面的な出現は美しく、構造は安定しています。

2.3.2. カバー システム:40*40正方形のアルミニウム セクションによって、ドアの版のプレキシガラスは貯蔵のcabineの上の引き戸そして左右に引き戸の方法の上下にガラス明確、使用、です

2.3.3. 供給システム:別の重量の版が付いている3つの場所があります。最初の場所からの科学技術の条件に従ってタッチ画面の3ポイントが各ワークステーション供給量を置いたときに、原則的には材料を取り始め、最初の場所の組み立てを取り、そして次に第2位置を、数の取って来、第2位置に一定量を次に第3場所の後で取ります第3場所を、取ります完全な版の溶接、そう周期を取ります。版が取り除かれる度に、残りの版は位置に上がりモーターねじによって運転されて、場所に材料がないとき警報装置があります。各場所のための版の数は別に置くことができます。

2.3.4. 供給のマニプレータ システム:それは3つの場所で動くことは自由材料を取るためにです。Xの方向の動きはモーターによる鉛ねじによって主に運転され、Yの方向の動きは2本のシリンダーによって完了します。

2.3.5. 供給システム:逆転の部品までの各場所へトラックの版を送るために責任がある、トラック調節部品および供給の点検の部品で主に構成されて。トラック調節がトラックの幅を調節するのに使用されています。

2.3.6. 曲がる型システム:版が型の場所に押されるとき、版はシリンダーを置く棒のラグナット置かれます90度に棒のラグナットを折るためにガス液体ブスター シリンダーは下がりガス液体ブスター シリンダーの圧力は1Tです。

2.3.7削除フリップ システム:横の版を90度弾き、磁石によってフリップ版の版を吸い、そしてフリップ シリンダー フリップによってフリップ版をそれ90度押して下さい。

2.3.8. 押しシステムをめっきして下さい:版が弾かれた後、版は版押しシステムによって削除フリップ システムのサポート版に押されます。それは主に構成されたofpushingknifeandシリンダーです。

2.3.9. 物質的な運搬システム:フリップを消すサポート版と反対の移動の下でシステムを運んでいて電磁石サポート板材がシステムを、押す版を押さないことは版の厚さのためにちょうどシステムを運ぶ板材を吸収するために版を、電磁石の電気以前押すようにギャップを作りシステムを押す正しく、版の間で次に溶接の場所にそれを送ります。

2.3.10. 制御システム:機械は電気パネル、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLCの電磁弁の制御装置が等装備されています。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはomronを採用します。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管されます。全体の制御システム、スイッチ、プラグ、ソケットの使用塵の処置、電気短絡を防ぐため。

2.4. エネルギー媒体

2.4.1に対して。電源

2.4.1.1. 電圧AC380Vの単一フェーズ、頻度50HZ;電圧変動は±10%よりより少しです。

2.4.2空気

2.4.2.1. 圧力0.4 | 0.6mpaのきれいな乾燥した圧縮空気。

2.4.2.2. 交通30のl /分。

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
