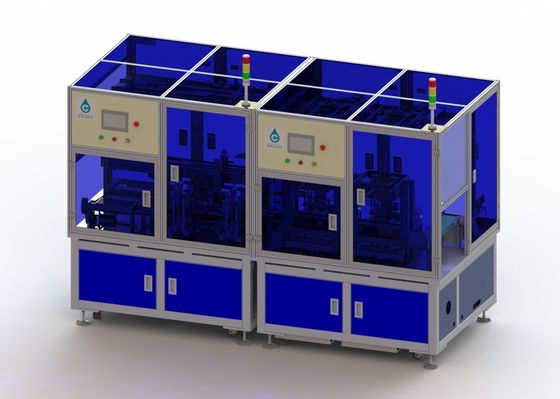

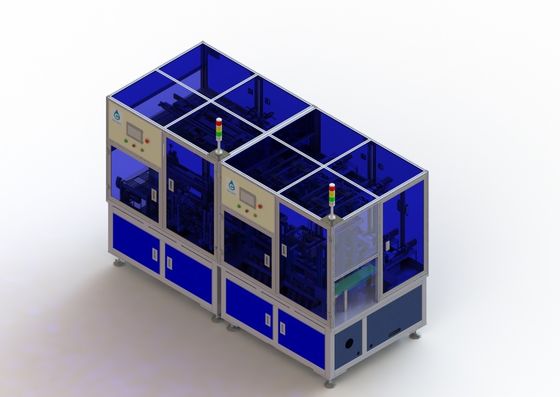

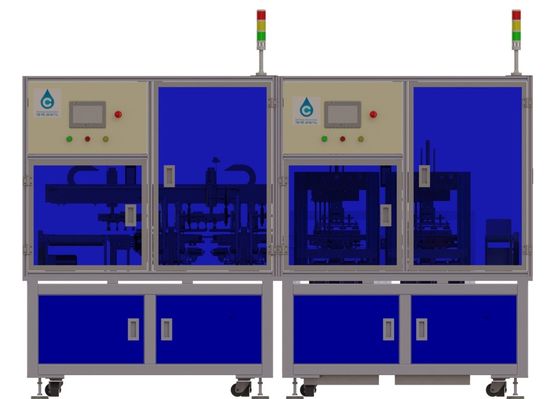

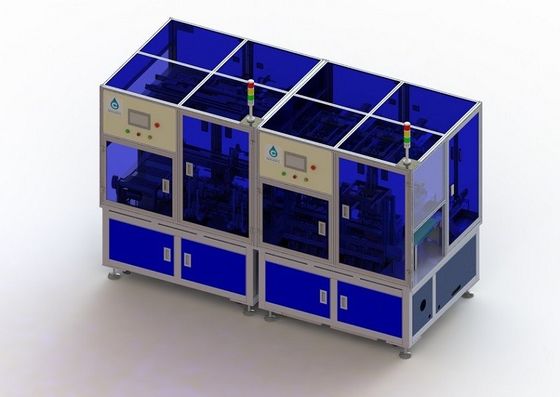

貝機械への1500KGカー・バッテリーの生産ライン正方形電池細胞の尾収録
1. 設計の品質
1.1. 適当なコイラーのサイズ:幅:30 | 70mm;高さ:36 | 80mmの厚さ:3.0 | 10mm。
1.2. ロール中心の後の左右の側面の付着力のペーパーの長さはですL4つきます:0.2 | 1mm
1.3. 巻き枠の双方は対称であり、絶対相違は0です| 3mm。
1.4. ダイヤフラムのペーパーはロール中心にロール中心がついた後なることができません（ダイヤフラムのペーパーはロール中心の内部にダイヤフラムを露出しないで曲がります）
1.5. ロール中心がついた後磁極片およびダイヤフラムは傷つきません。
1.6貝を書き入れるとき、コイルの中心と貝の口間にガイドの溝があります
1.7. コイルの中心の肯定的で、否定的な耳は最下の接着剤を付けることおよび貝を書き入れることのプロセス中に曲がりません。
1.8. 貝を書き入れた後貝のコイルの中心と側面間の角度は≤ 50です
1.9は貝を書き入れた後貝の底の巻く中心と内部の壁間の間隔L3を要求します:0.5±0.2mm;
1.10. 貝L1およびL2のコイルの中心と2つの端間の間隔は要求します:≥0.1mm
貝のコイルの中心と端の1.11、違い
かどうかコイルの中心は貝を書き入れた1.12後、自動的に否定的な電極の耳の露出と貝の口間の間隔をテストできまたはNG良く定まります（さらに定められる北極の耳の供給された材料の長さエラーによるこのテスト デッサンに条件がありますこれがありませんか。）
1.13. 生産の資格率の≥ 99.8%
1.14. 生産の収穫の≥ 95%および生産の効率≥40PPM
15. 切換えモデルの操作の時は30分を超過するべきではないです
3の装置の主要な技術的な変数

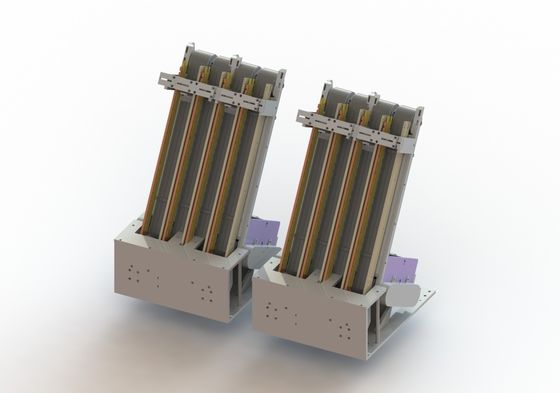

3.1の適応性があるobjectsBatteryの長さ:36 | 80mmの電池の幅:30 | 70mmの電池の厚さ:3.0 |ポジション・ブロック、アルミニウム貝の供給タンクのサイズの位置を調節する10mm.Need。
装置の3.2の技術的な変数
装置の技術的な変数
|
項目 |
指定 | |
| 技術的な変数 | 効率（PPM） | 40PPM |
| 補助時間（分） /shift | 30 | |
| プロダクト パス率 | 99.8% | |
| 穀物または移動の率 | 95% | |
| プロダクト モデル取り替えの時間 | 30分 | |
| 圧縮空気システム | 0.4-0.6MPa | |
| 総力（kw） | 8 | |
| 正常な作動力（kw） | 7.6 | |

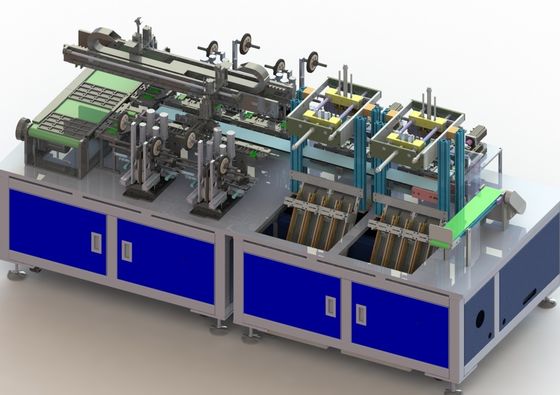

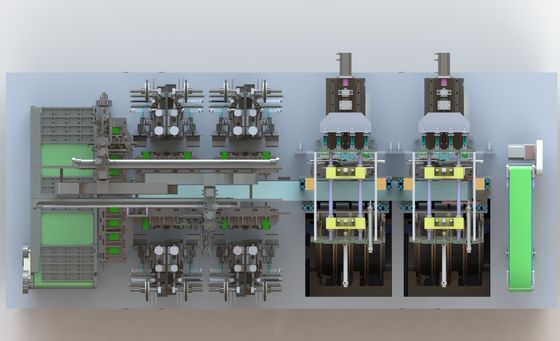

5. 位置の据え付け品、予備の位置の接着剤、電池の止め金のメカニズムの底のテープのためのテープ送り容積の施設に吸われた圧力の底、棒テープ、マニピュレーターにまめの皿からの主要な装置のpartsManipulator電池の記述は付けます貝の場所に、電池の貝吸われた、テープ電池を漏斗ガイド ガイドの方法による貝にあります。締め金で止める押しのための3回への貝押しに、最初の2、直接押しのための最後の1。
6. エネルギーmedium6.1電源
6.1.1電圧は0.5 s以下10%の単段階の即時の変更前後AC220Vより少しより10%のです
6.1.2の頻度50 hz + 1つのhz
6.2空気
6.2.1圧力0.5 Mpa 5 KGF/cm2、
6.2.2流れ15のl /分
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
