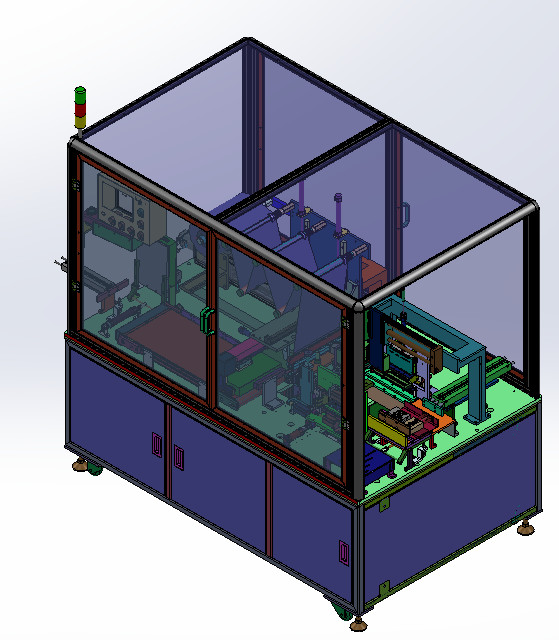

5 PPM電池の生産設備の正方形のリチウム電池の薄板になる機械
I.装置のプロフィール:
1つの概観
この機械は電池細胞の貝のコーティングのために特に設計されています。正方形電池細胞プロダクトが接着剤の円で覆うことは適しています。
1.1つくプロセス:つくことの後で、電池の絶縁材カバー0.5mmはテープの上部の端で育ちます;シーリングが持ち上がらないでことを堅く合うべきであることが細部については見ます次の図を要求されます:
1.2は適応性がある電池のモデル次の通りあります:つく機械は2つのモデル（42173255）を完了示します細部については次の図をべきです。
1.2はフィルムの接着の正確さの偏差（電池の入って来る材料の正確さが修飾されれば） ≤0.5mmです。電池を付けるフィルムの表面にしわそして明らかな泡がありません（単一の泡の直径はあります <2mm>
1.3の生産音:5PPM （すべてのタイプの電池に適当な）。
1.4は1人につき装置作動させ、単独で使用されるか、またはパイプラインと接続することができます。
2. プロセス パラメータおよびワークフロー
2.1の主要な技術的な変数
|
機械指定 プロジェクト |
ZDAE11A2-00 | |
|
技術
芸術
朝鮮人参
数 |
効率（PPM） | 5PPM |
| 据え付け品の幅の調節可能な範囲 | 取り替えは、ハウジング モデルを示します | |
| 補助時間（S） | 2 （供給時間） | |
| 圧縮空気システム | 空気源党aは0.4-0.6mpa乾いた空気を提供します | |
| 総力（kw） | 1.2 | |
| 正常な作動力（kw） | 1 | |
3装置の構成
3.1は構成次示されています
| 通し番号 | システム構成 | システム構成 | 数の |
| 1 | 供給の部品 | 1組の | |
| SMCシリンダー- | 1 | ||
| 線形ガイド・レール-銀製のめっき | 2 | ||
| 2 | 部品を録音して下さい | 1組の | |
| SMCシリンダー- | 2 | ||
| 線形ガイド・レール-銀製のめっき | 2 | ||
| 圧力爪を録音して下さい | 1 | ||
|
シリンダー- SMC押します
|
2 | ||
| 3 | ドロップダウン アセンブリを録音して下さい | 1組の | |
| サーボ モーター- inwitten | 1 | ||
| 線形ガイド・レール-めっきに銀を着せて下さい | 2 | ||
| 同期ベルト | 1 | ||
| 連結 | 1 | ||
| シリンダー- SMC締め金で止めます | 2 | ||
| 4 | アセンブリを離れた接着剤 | 1組の | |
| Rodlessシリンダー- SMC | 1 | ||
| 刃 | 1 | ||
| 基盤 | 1 | ||
| 5 | パッケージのプラスチック部品 | 1組の | |
| SMCシリンダー- | 2 | ||
| 線形ガイド・レール-銀製のめっき | 2 | ||
|
パッケージのプラスチック ローラー
|
6 | ||
| 6 | 電池の推進力の単位 | 1組の | |
| サーボ モーター- inwitten | 1 | ||
| 線形ガイド・レール-めっきに銀を着せて下さい | 2 | ||
| 連結 | 1 | ||
| 球ねじ | 1 | ||
| 板を押して下さい | 1 | ||
| 7 | 部品を取付けて下さい | 1組の | |
| ステッピング モーター-粉砕制御 | 1 | ||
| 線形ガイド・レール-銀製のめっき | 2 | ||
| 同期ベルト | 1 | ||
| 8 | 側面の付着力アセンブリ | 1組の | |
| SMCシリンダー- | 4 | ||
| 線形軸受け-銀製のローディング | 2 | ||
| ゴム製ローラー | 4 | ||
| 9 | 電池の可動装置モジュール | 1組の | |
| Rodlessシリンダー- SMC | 1 | ||
| ガイド棒シリンダー- SMC | 1 | ||
| 機械で造られた部分 | 1 | ||
| 10 | オペレーティング システム | 1組の | |
| タッチ画面- kunlunはさみtai | 1 | ||
| 11 | 制御システム | 1組の | |
| PLC - omron | 1 |
3.2の本管の構造の記述
3.2.1供給の部品:供給のための最初の位置のメカニズム。アルミニウム電池は装填装置に手動で置かれます。ポジション・ブロックはPOMのプラスチックから摩耗から電池を保護するために成っています。

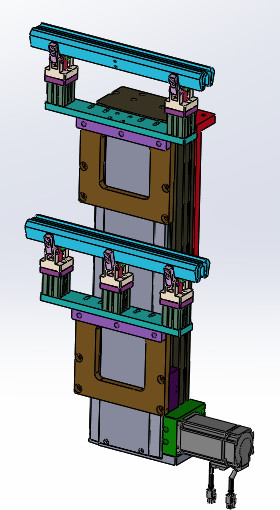

3.2.2位置の部品:薄板になる前のアルミニウム電池の正確な位置のためのメカニズム、およびサーボ モーターは正確な位置に電池を押すために引きの版を運転します。

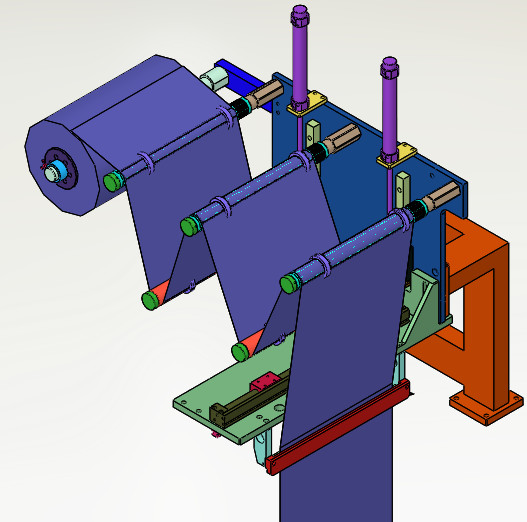

3.2.3の接着剤アセンブリ:手動で粘着テープを固定されるべき巻き枠に置いて下さい粘着テープ、付着力の開始メカニズムおよびrodlessシリンダーを粘着テープを刃を粘着テープを断ち切るために運転するように開けるようにきつく締めるようにシリンダーを締め金で止めて下さい。
3.2.4付着力の引きアセンブリ:サーボ モーターは動くために締め金で止める顎を運転しセットの長さから粘着テープを引き抜くために粘着テープは締め金で止められます。

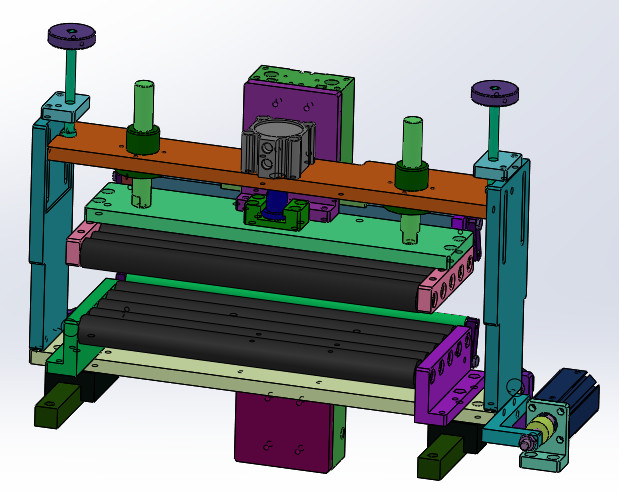

3.2.5の接着剤のパッケージ:粘着テープは締め金で止められ、離れて引っ張られます。サーボ モーターは側面のU字型付着力のパッケージを形作るためにアルミニウム電池を先に押します。位置の到着の後でアルミニウム貝に粘着テープを付けるために、上部および低圧のローラーはそれぞれ動きます。双方で、出版物のローラーは別に動き、アルミニウム貝の側面でゴム・ベルトを付けます。
.6のパッケージ側面テープ部品:電池が時最下テープを拭く上部およびテープ終了予告状態、および最下シリンダー移動を拭くために、上部および下のシリンダーは動きます。
3.2.7電池の推進力のメカニズム:サーボ モーターを電池を先に押すために球ねじを録音します添付します運転し、電池押し版は電池のサイズに従って取り替えることができます。
3.2.8電池の変位のメカニズム:電池がU字型テープで包まれた後電池およびrodlessシリンダー移動を見つけるために回線試験所への電池1の間隔を動かす、変位のメカニズムは押し下げます。
3.2.9制御システム:電気パネルは電気箱に、漏出スイッチと、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、運動制御装置、等独自に取付けられています。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはomronを採用します。送電線の天井は部分的に穴があいています。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管されます。
5つのエネルギー媒体
5.1電源
5.1.1電圧:0.5sのAC220V± 10%の線形段階の即時の変更より少しより1%の。
5.1.2の頻度:50Hz±1Hz.
5.2空気
5.2.1圧力:空気源党aは0.4-0.6mpa乾いた空気を提供します。
5.2.2容量:15L/分.
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
