コンデンサーのシーリング機械のための技術的な一致電池の生産設備
概要、
電気細胞が付いている円柱アルミニウム貝は均一に自動的に密封され、ベルトのウエスト プロセスは遂行されます。装置はコンデンサーを密封シーリング高さおよび深さは置くことができます。
II.工程の条件
1. プロダクト プロセス:
1.1. 容量:≥40ppm
1.2. プロダクト条件:ひびがありませんまたはシール、アルミニウム スクラップ、口の形は円形であり、貝ボディの傷または変形がありません、およびシーリング角度の傷は表表紙の角度に一致させません。
1.3. 貝の中の棒グループそしてカバーを損なわないし、シール リングを壊さないで下さい。
1.4. ganizational 8*25のganizational 10*25のganizational 10*40のために適した。プロダクトは密封の後で直径の8±0.05mmで管理されています。
1.5. 高さの変化はの範囲で+/-0.1あります
1.6. 供給のためにマルチステーションの回転式テーブルを使用して下さい。
1.8. すべてのプログラムで脈拍数がサーボ モーターの位置を示したり、上昇モーターの位置、前シールの位置、等のようなmmに、変えるのに使用することができません。
2. プロダクト サイズ:
2.1. 表表紙のシールのサイズそして角度:
2.2. プロダクト底の形そしてサイズ:
プロダクトの2.2.1の高さそしてサイズ:異なったモデルの高さの変更に合わせるために基盤の高さを調節して下さい
III.装置条件
3.1. シーリング位置、シーリング打撃、送り速度および供給の位置は調節することができます。CAMのディバイダーによって運転される回転が完了した後、供給の据え付け品はシーリング システムと同心です。
3.2. シーリング用具は単に取り替え異なったサイズのプロダクトに工具細工の変更によって使用することができます
3.3. PLCは各々の循環行為を制御します:、供給のシーリング締め金で止める、工作物リターン、排出。
3.4. 詳しい操作インターフェイスはタッチ画面です
3.5. 電気部分のための別の制御箱は電磁石の空気の部分から電気箱を分け、
3.6. 全機械は未来の維持および修理のために適度に設計されている塵の証拠カバーが装備されているべきです
3.7. 操作インターフェイスは中国語にあるように要求されます
3.8. 電気箱および空気制御箱はロックされなければなりません
3.9. シーリング機械はシーリング ナイフでオペレータが傷つくことを防ぐためにバッフルを加えるべきです
3.10は装置の下方部分の右の後部コーナーに電源の出口および装置の空気源あります。空気源は圧力調整弁およびバロメーターが装備されます。
3.11. 装置色:装置の主要な色はコンピュータ白であり、色の銅版番号は3a530-5707です;制御箱の色は青および緑です。
色の銅版番号は馬力3597です
3.12. 装置の左上のコーナーの3色の表示燈は装置の状態を示すことができます
3.13. 機器構成の条件:装置のタッチ画面はkunlunのtongtaiのブランドであり、PLCは三菱または松下電器産業のブランドです。SMCを使用して空気の部品
3.14プロダクトを締め金で止めた場合、供給の据え付け品はプロダクトがシーリングの間に回ることを防ぐべきです。
IV.構成紹介
4.1フレームのメカニズム:40X40は、表面のベーキング ペンキ形作る、溶接顧客の要求に従う色、鋼板クロムめっきを使用して基質を平方します。フレームは特に重点を置かれた部品強いですべきです（メカニズム、等を持ち上げるモーターの固定シーリング システムそしてサポート コラムおよび底板のような）。エンクロージャは強く組み立てられます。
4.2密封システム:シーリング型は滑らかな表面および長い耐用年数の台湾から、輸入されるタングステン鋼鉄を採用します。
4.3持ち上がるシステム:メカニズムは密封のための上昇に持ち上がるメカニズムを運転します。
4.4. 回転システム:モーターは回るために回転盤を運転し場所は調節可能な速度と転換します。
4.5供給システム:与えるパレットは別の供給のためのパレットにコンデンサー手動で置くことができます。
4.6. 制御システム:三菱PLCの制御システム、タッチ画面操作。

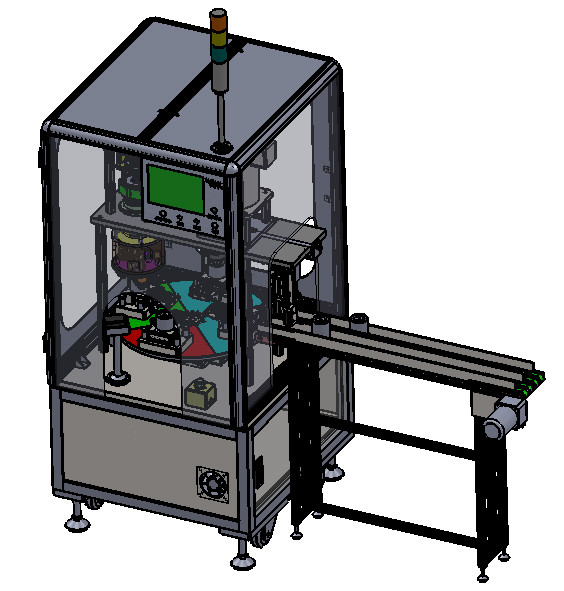

4.7. 機械構造:
4.9. 標準的な部品のリスト:
| 通し番号 | 装置の部品 | 部分名 | 製造業者 | ノート |
| 1 | フレーム ボディ | 支承板 | Zeチェン | 表面は堅いクロムとめっきされます |
| 棚 | Zeチェン | 長方形の管の溶接 | ||
| 2 | シーリング メカニズム | モーター |
付けられた乱データ
|
|
| 3 | 上の施設 | モーター | ||
| 4 | 回転メカニズム |
モーター、
CAMのディバイダー |
Texaco | |
| 5 | 電磁弁 | 日本SMC | ||
| 6 | PLC | 日本の三菱 |
付けられた乱データ
|
|
| 7 | 押しボタン スイッチ | 輸入された部品 | ||
| 8 | タッチ画面 | Kunlunはさみtaiの遠隔表示制御装置 |
付けられた乱データ
|
|
| 10 | 他の予備品 | 製品品質のレベルは国民の標準より低くないです |
装置の労働条件
5.1. 電源:単相220Vの電圧変動範囲:±10%
5.2. 周囲温度:10-35℃
5.3. 場所は腐食性および爆発性のガスおよび液体の放します
5.4. 空気源:圧縮空気の圧力は0.6mpaより大きいです
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
