フル オートのフィルム作成ウィンド マシーン電池アセンブリ装置

フル オートのフィルム作成ウィンド マシーン電池アセンブリ装置

1.1:装置機能および主義への紹介

この装置はリチウム電池の細胞のフィルム作成機能そして巻く機能を統合します。電池の肯定的で、否定的な電極をテストするためには、電極の耳は工程で切られます（電極の耳の長さは調節することができます）。超音波溶接工は電極の耳を溶接し、保護テープを付けます。工程の完了の後で、装置は自動的に磁極片を巻き、ダイヤフラムは、停止接着剤を貼ります。巻き、形成の後で、細胞は移動のメカニズムによって送信されます。移動プロセスは熱い穴、短絡の検出を含んでいましたり、不良品が次のプロセスに流れることを防ぐために不良品および他のメカニズムを拒絶します。

1.3:装置の技術的な変数

1.3.1負荷の材料仕様書:

1.3.2超音波溶接の点の指定

1) 超音波溶接工のブランドそして量

肯定的な電極:1つのポピュラーサイエンスの極度の溶接機

否定的な電極:2つのポピュラーサイエンスの極度の溶接機

2) 溶接の点の条件

肯定的な棒3mm×25mmのストリップ;否定的な棒は3mm×4mmであり、4ポイントの全長は25mmです。

3) 溶接頭部の耐用年数

肯定的な電極の溶接頭部の≥ 700,000回;否定的な電極の溶接頭部の≥ 120,000回（単一の側面）;

4) 北極の耳の数

1本の肯定的な棒、2本の否定的な棒;

棒パッチのための保護接着剤の1.3.3プロセス

1) 肯定的な棒の組のグループ;

2) 否定的な棒の2グループは接着剤の3部分だけが貼ることができます、外の棒の耳の外側の接着剤を、すなわち達成しないために一緒に貼ることができます。

1.3.4本の針のサイズ

針の直径:3.5mm;18650個の細胞の巻上げのために適した。

1.3.5プロダクト正確さの条件

1) 肯定的で、否定的な溶接の棒の耳の長さと位置の正確さ間の偏差は≤±0.5mmです;

2) 保護テープの位置の正確さの偏差は≤±0.5mmです;

3) 巻上げの直線の精密の偏差（物質的な精密によって引き起こされる間違いを除いて）

肯定的で/否定的な版:≤±0.3mm

ネガ フィルム/ダイヤフラム:≤±0.3mm

4) 肯定的で、否定的な棒の長さの方向の偏差

5) 棒のせん断の縦方向のぎざぎざ:≤10um

6) 肯定的で、否定的な溶接の有効範囲（電極の耳の厚さ0.1mm）:≥70%

7) 北極の耳のせん断のぎざぎざ:≤15um

8) 棒シートのせん断の長さエラー（コーティングの正確さに相当して）:≤±0.5mm

9) 棒の耳のカッターの生命:1，000,000回

10) 棒の切れのカッターの生命:300,000回

11) ダイヤフラムのカッターの生命:2，000,000回

12) 熱い穴のパス率:99.8%

13) 短絡の漏出測定率:99.8%

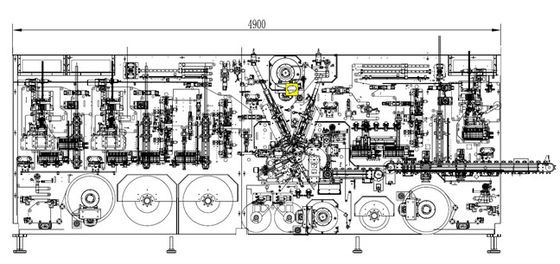

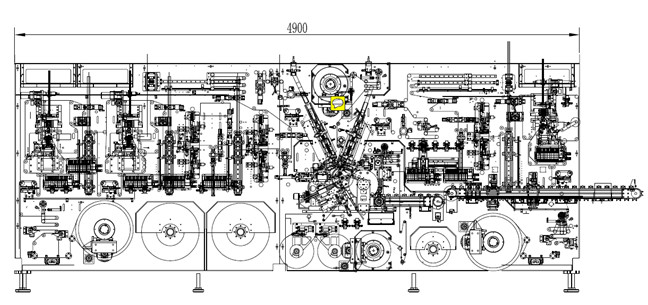

装置の1.3.6全面的なサイズ:2200のmmの1950年のmm×の幅の5000のmm×の高さの長さ（排出の部分の余分な長さを除いて）。

装置の1.3.7の純重量:6000KG.

1.3.8の供給力:AC 220V± 10% 50Hz。

1.3.9力:総力:15KW.

1.3.10の供給の空気圧源:空気圧0.5mpa （5kg/c㎡）;必須の空気流量:600NL/分 （標準的なリットル）。

1.3.11の温度および環境要求事項:

環境を使用して下さい（JISB3502によって）

（1）周囲温度:0 | 55℃;

（2）はそこに腐食性のガスまたは可燃性の環境、塵および他の粗い環境でなければなりません。

3.3.3.12装置色:光沢度の高いベージュ色

3.3.3.13装置の騒音:≤75db.

装置の1.3.4容量

1. 生産能力

生産の速度の≥ 27 PPM 700mmの長い棒（ダイヤフラムのアウトソーシング、肯定的な棒1の耳;1-2本の否定的な棒

非常に耳）

生産の速度の≥ 20 PPM 900mmの長い棒（ダイヤフラムのアウトソーシング、肯定的な棒1の耳;1-2本の否定的な棒

非常に耳）

注:物質的な欠陥を除いて、条件は両方とも満足しますべきです。

2. 穀物移動率の≥ 95%

収穫=実際の生産の量（装置生産の速度*実際の走行時間）。

3. 収穫の≥ 98%

収穫=量のよい/実際の生産（物質的な欠陥を除いて）。

3.3.5:装置の構造の項目別にされた記述

1. 運ぶ磁極片（肯定的で、否定的な部分は同じです）:それはほどくフレーム、張力制御、塵取り外し装置、偏差の整流素子、指導装置、等で構成されます。

1) ほどくフレーム:ほどくフレームは中心のACサーボ モーターによって、活動的なほどくことと運転され、自動偏差の訂正のメカニズムが装備されている、および空気の自動きつく締まる巻上げです空気制御弁との単一の片持梁および二重サポート構造;

2) 張力コントローラー:制御位置の偏差に振動腕によって接続される電位差計を通して張力は調節することができます;

3) 塵取り外し装置:装置はモーターによって高い塵取り外しの効率と棒の両側で塵を、取除くために運転されるブラシおよび否定的な圧力吸引を採用します;

4) プロセス偏差の整流素子:装置は2つのメカニズムで構成されます:検出および実行。磁極片の基準エッジは光ファイバー センサーによって磁極片が相殺されるかどうか定めるために検出されます。それから偏差を調整するために発振器を制御して下さい;

5) 棒の供給装置:装置は棒の配分そして位置を保障するために巻く部分に正確に棒を導入し、自動的に償うサーボ モーターによって運転されます、;

6) 運ぶダイヤフラム:それはほどくフレーム、張力制御および他の装置で構成されます。ほどくフレーム、張力制御は棒シートのほどく場所と同じです。

2. ポーランド人の耳の溶接のメカニズム

2組の否定的な電極の供給の耳、溶接のメカニズム、否定的な電極の耳の一定の長さの供給の切断装置、肯定的な電極の耳の排出におよび北極の耳の浮彫りになるメカニズムがあります。肯定的な棒は一組の棒の供給の耳、溶接のメカニズム、およびコーティングのメカニズムを含んでいます。

3. ポーランド人の耳の保護テープ メカニズム

陽性1の組の北極の耳ののりは、北極の耳ののりの陰性2のセット北極の耳ののりで、北極の耳ののり主に使用されます。

4. 巻上げの部品:この部分は3ピン3場所の巻上げモード、一方通行の空気の針のデッサン、針の巻上げを採用し、回転式頭部はACサーボ モーター、角度の位置によって運転され、線形速度は、2つの方法で否定的な棒最初に自由に置くことができます最初に閉じたループの自動制御、肯定的な棒である場合もあります。

1) 断ち切る肯定的で、否定的な棒:切ります断ち切ることを、ここに装備されています棒の塵取り外し装置が採用して下さい;

2) ダイヤフラムの切断:山のナイフとの空気の切断;

3) テープの切断:山のナイフとの空気の切断;

4) 削除:機械に価格を下げることを使用して。供給の過程において電気細胞を締め金で止めるのに、空気クランプが使用され、直通の穴を実現するためにそれから巻く針は回り熱い穴の機能があります。装置が直通の穴および熱い穴の機能を使用するとき、ぬれたダイヤフラムは必要です。顧客プロセスが乾燥したダイヤフラムの使用を要求すれば、針はフィルムのはく離剤と規則的に吹きかかるべきです。削除の間の短絡の検出。短絡の探知器:調節可能な100v-500v dc;流れ、1マイクロアンペア9のマイクロアンペア。

5. テープ供給装置を停止して下さい:受動のほどく方法、完全なほどくことの出版物の頭部、シリンダーによる山のナイフの切断、テープ巻上げの長さは要求に応じて置くことができます。

6. 運搬は部分に分けます:全機械の音と一直線にある、採用され水平に配例されます断続的なコンベヤー ベルトは。材料は装置の右側で排出されます、修飾されたプロダクトおよび不良品は点検されます、修飾されたプロダクトはコレクションの場所に渡され、不良品はごみ収集箱に落ちます。

7. 機械構造の記述

1) フレームは溶接された鋼鉄プロフィールから成り、老化することによって処理されます。壁板は良質の鋼板から成り、操作の正確さを保障するために双方は高いplanenessおよびよい構造剛性率とひかれます。

2) ガイド・ローラ:アルミ合金の表面は高い表面の硬度とsuperhard酸化によって、身に着けること容易扱われ、;

3) 電気制御箱は機械、ハードウェアの中にあり、配線は機能ブロック、激流に分けられ、弱い流れは、それ持っています短絡の積み過ぎ、力の漏出および等しい損失の保護機能を分かれています;

4) 人間機械インタフェース設計は人間化された科学的であり、故障箇所発見は表示することができます;

5) それはテープを壊し、材料の上の使用の警報機能が装備され、材料の連続的な圧延を保障するために機械は自動的に停止します;

6) それは健全な、光電警報機能（短絡、少し棒の耳、ベルトの関係、等）検出機能が装備されています;拒絶機能;ダイヤフラムを使うと、肯定的で、否定的な版は単一ロール機能があることができます;

7) それに完成品を数え、磁極片の長さを測定することの機能があります;

8) 装置は有効な安全保護設備を備えています。

III.装置のオペレーティング環境

1. 装置の重量:単位ごとの500-1500kg;

2. 周囲温度:党aの工場環境によって定められる;

3. 電源を制御して下さい:三相380V、50HZの5KVA電圧変動範囲:+ 10%-10%;

4. 圧縮空気:乾燥の後、ろ過および圧力安定:出口圧力は6.0kg/cm2より大きいです;

5. 真空:真空の源は党aの≦ -80kpaによって提供されます;

6. 場所の空気が妨げられていないことをaを確認しますパーティを楽しんで下さい;

IV.取付け、ダバッギングおよび訓練

1. 執筆で別の方法で要求されて、aを設置場所へ機械を受け取ること、荷を解くことおよび運ぶために責任がありますパーティを楽しまないで下さい。

2. 党bは装置の取付け、ダバッギングおよびシステム統合に責任があります。

3. 取付けが完了した後、党は両方とも小さいバッチの装置の試験の生産を行ないます。装置が党aによって修飾され、承認される後やっと、装置は公式に大量生産することができます。

4. 党bは党a人員に訓練を無料で提供します。内容は正常な使用、維持、障害分析およびトラブルシューティングの装置の操作を含んでいます

安全および緊急時手順。

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
