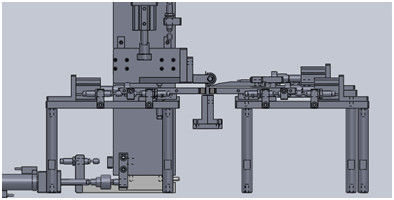

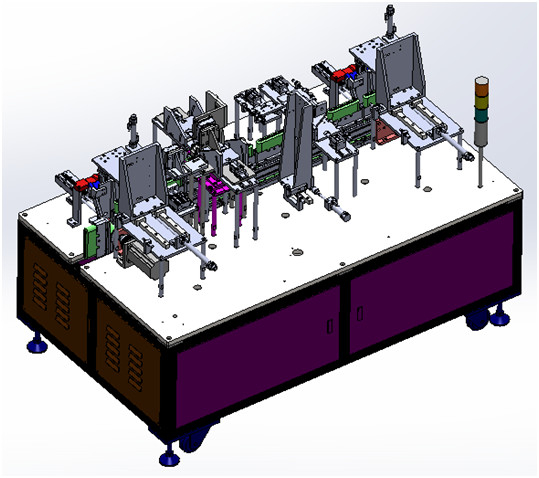

高性能電池の生産設備の曲がり、密封機械

高性能電池の生産設備の曲がり、密封機械

1.1.1. 設計の品質

1.1.1.1. この機械はSの形の棒のラグナットを曲げてカバー プレートの電気細胞のために適してカバーを密封し、そして次に高さの検出を遂行します。

1.1.1.2. プロセス フロー:締め金で止める負荷フリップ→は→カバー平らな→の棒のラグナットの曲がる→カバー カバー シーリング→を置いて検出の→レーザーのスポット溶接の→の削除をショートさせます。

1.1.1.3. 特徴:棒のラグナットのくねりはS字形です。カバーを密封して後、レーザーのスポット溶接は4ポイントでカバーが跳ねることを防ぐために行われました。消す前にまた高さおよび短絡の検出があります。

1.1.1.4. 修飾された生産率の≥ 99.8%

1.1.1.5. 生産の収穫の≥ 95%

2.1.2. 装置の主要なコンポーネント

2.1.3. 装置の主要な技術的な変数

2.1.3.1の適応性がある目的

電池の長さ:36 | 100mmの電池の幅:30-148mmの電池の厚さ:3.0 | 10mm。電池型はそれに応じて取り替えられます。各場所の位置は電池の厚さに従って調節され、働き高さは電池の高さに従って調節されます。

2.1.3.2装置の技術的な変数

2.1.5. 主要な装置の部品の記述

2.1.5.1. 棚システム:

4040正方形の溶接の構造、表面のベーキング ペンキ、顧客の必要性に従う主要な色の出現を採用して下さい。基質は鋼板の表面で電気版です。

2.1.5.2. 直線システム:

右の位置の電池を置いて下さい、棒の耳に対して薄い版を使用して下さい、カバーをきっかり転がして下さい。

2.1.5.3. 曲がる部品:

Sの形に耳を折るために2枚の薄いシート、1および1によって位置を最初に、先そして後方に置いて下さい。

2.1.5.4. シーリング システム:

次にプラットホームとシールへのマニピュレーターの最初材料は、シールの表面プラットホームに平行でなければなりません。

2.1.5.4. 試験制度:

電池の自動短絡の検出は、不良品時レーザ溶接、材料の自動除去溶接されません。

2.1.5.5レーザーのスポット溶接システム

押すブロックは蓄電池カバーの版を密集させ、レーザー機械自動的に点溶接4は電池を蓄電池カバーの版が歪むことを防ぐために指します。

2.1.5.6. 輸送システム:

輸送システムは同期車輪および同期ベルトによって接続され、等距離マウンティング プレートはベルトで取付けられ、電池型は版で取付けられています。

2.1.5.7. オペレーティング システム

タッチ画面操作。力、非常停止、マニュアル、自動ボタンついています。

2.1.5.8. コントロール パネル

機械は独立した電気板が、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、運動制御装置、等装備されています。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはomronを採用します。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管されます。

2.1.6. エネルギー媒体

2.1.6.1力

1) 電圧AC230V± 10% countervally段階の即時の変更

2) 頻度:50Hz±1Hz

2.1.6.2の空気

1) 圧力0.5mpa 5kgf/cm2

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
