PLCはヘリウムの質量分析計の漏れ試験機械を1年の保証制御します
1. 漏水検知機械の簡潔な説明
機械は0.1mpa肯定的な圧力ガスと満たされる正方形の鋼鉄貝電池の漏水検知のために適しています。
2.1. この装置は媒体、空気（窒素）注入のシール ハウジング（アルミニウム、鋼鉄電池の貝の溶接、射出成形プラスチック電池の貝のような）および標準的なキャビティのためにテストし、セット圧力に達し、ある特定のひととき、圧力バランス、精密差動圧力センサー、時間のテスト、差動圧力センサーの測定を保ち空気（窒素）に容器の標準ありましたり、貝の挟みそっくりの装置密封の質の判断に基づいて気密システムのプロダクト圧力相違を、点検しました。
2.2. ワークフロー:準備--圧力--バランス--テスト--排気--決定。
2.3. 手動で熱溶かされた電池を位置の位置に押し、シリンダーを妨げ、そして電池を妨げれば、センサーは電気を検出します
プールの後で、電池を締め金で止めて下さい;シーリング口を押し下げ、電池を密封し、そしてインフレーションの検出を始めて下さい。
2.4. 電池は人によって締め金で止められ、電池はテストの器械によってテストされます。テストの後で、電池は手動で押し出されます。
2.5. 熱い融接の後の電池:長さ:240mmの幅:110mmの厚さ:40mm。
2.6. 装置の主要なコンポーネント
| 連続 | 数 | システム | 構成します | |
| 1 | 棚の部品 | 1組の | ||
| 溶接された骨組構造 | ラッカー焼く | 1 | ||
| 支承板 |
鋼鉄部分の黒くなることをリン酸で処理すること
|
1 | ||
| 2 | 締め金で止めるシステムを見つけて下さい | 1組の | ||
| 締め金で止めるメカニズムを見つけて下さい | 1 | |||
| シリンダー | SMC | 2 | ||
| 3 | 電池圧力システム | 1組の | ||
| 電池圧力メカニズム | 1 | |||
| シリンダー | SMC | 1 | ||
| 4 | テストの器械 | 1組の | ||
| 5 | 制御システム | 1組の | ||
| PLC | Kunlun | 1 | ||
| タッチ画面 | Kunlun | 1 |
2.7. 装置の技術的な変数
| specificationsproject | ZBCA09A-00 | |
| 技術的な変数 | 効率（PPM） | 1 |
| スケールの範囲 | 0 - 1.0 mpa | |
| の決断 | 1 paか0.001 ml/分 | |
| カーブ ショー | タイム漏出カーブ | |
| 温度調整の正確さ | +/-1℃ | |
| 圧縮空気システム | 党aによって提供される空気源 | |
| 総力（kw） | 0.6kw | |
| 正常な作動力（kw） | 0.5kw | |

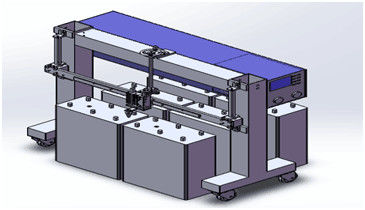

2.8. 装置輪郭の眺め
2.9. 主要な装置の部品の記述
システムを置き、締め金で止める2.9.1電池:手動で電池を移動可能な位置のプラットホームに置き、電池を圧縮するために後部位置シリンダーを進めそして電池のサイズに従って前部位置のメカニズムを調節して下さい。
2.9.2電池の貝の与圧系統:開始スイッチを押した後、膨脹可能な位置のメカニズムは、柔らかいゴム製頭部自動的に密封します電池の穴を押し下げます、テストの器械は始まり、膨脹し、圧力はセットの空気圧に従って必須の時間の内に変わります。（充満時間および充満サイズは電池の容積に従って置くことができます。）異なった電池モデルが原因で、各電池の外のり寸法は、そうそこにです調整ネジ別様に変わり、ブラケットのブロックのtタイプの調節、すぐにそして便利に別の幅および高さを異なったタイプの電池を達成するために変えることができます。シリンダーは電池の空気穴に押し下げられ、電池が空気を漏らしているかどうか確認するために電池はテストの器械に満たされます。（メカニズムのこの部分はさまざまなタイプの電池の検出のために適した電池のサイズの形に従って調節することができます調節は便利、簡単です。）
2.9.3. テスト器械:このテスト器械は被験物質（工作物）および手段に圧力空気を漏出があるかどうか検出する内部圧力の変更注入するテスト方法です。テスト プロダクトは加圧空気と最初に注入されます。ガスはそれから停止し、漏出、テストと標準間のすなわち、差動圧力によって引き起こされる内部圧力変更を測定するのに敏感な差動圧力センサー(DPS)が使用されています。
2.9.4. 棚システム:120120正方形のパスの溶接の構造、表面のベーキング ペンキは、装置の出現の主要な色gsb05-1426-2001 8 PB07軽い（鉄）青い色です。支承板はミラーのステンレス鋼から成り、他の部品はA3鋼鉄とめっきされます。
2.9.5. 制御システム:機械は電気版、漏出スイッチ、dcの安定性の電源および他の電力回路の部品の制御用リレー、電磁弁の制御装置が等装備されます。そしてコネクターおよび端末テーブルを使用して外部接続。リレーはomronを使用します。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管されます。
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
