Euipmentの単純構造を密封するリチウム イオン電池の生産ライン レーザー

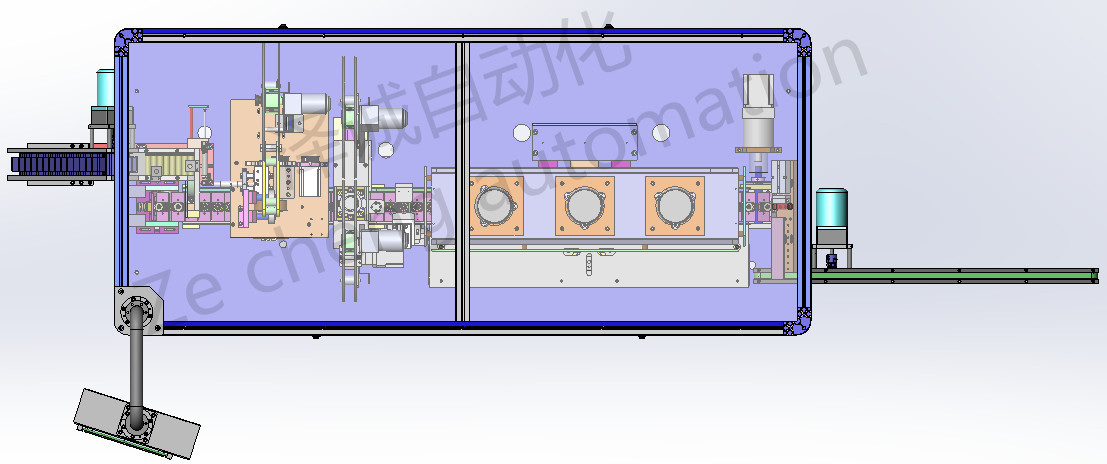

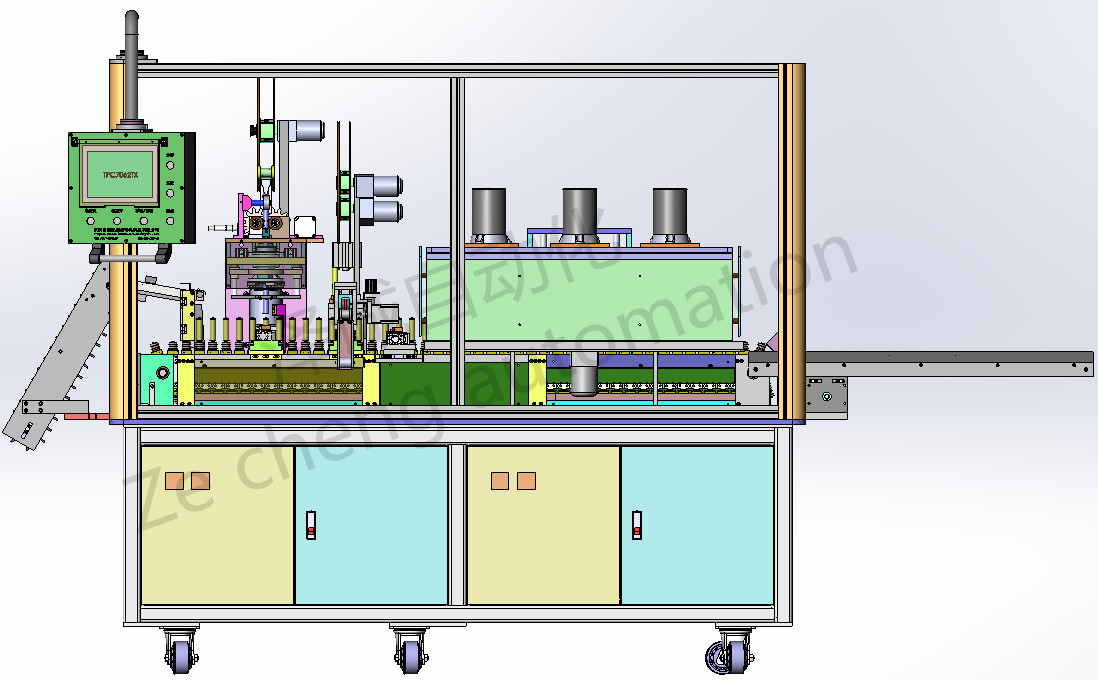

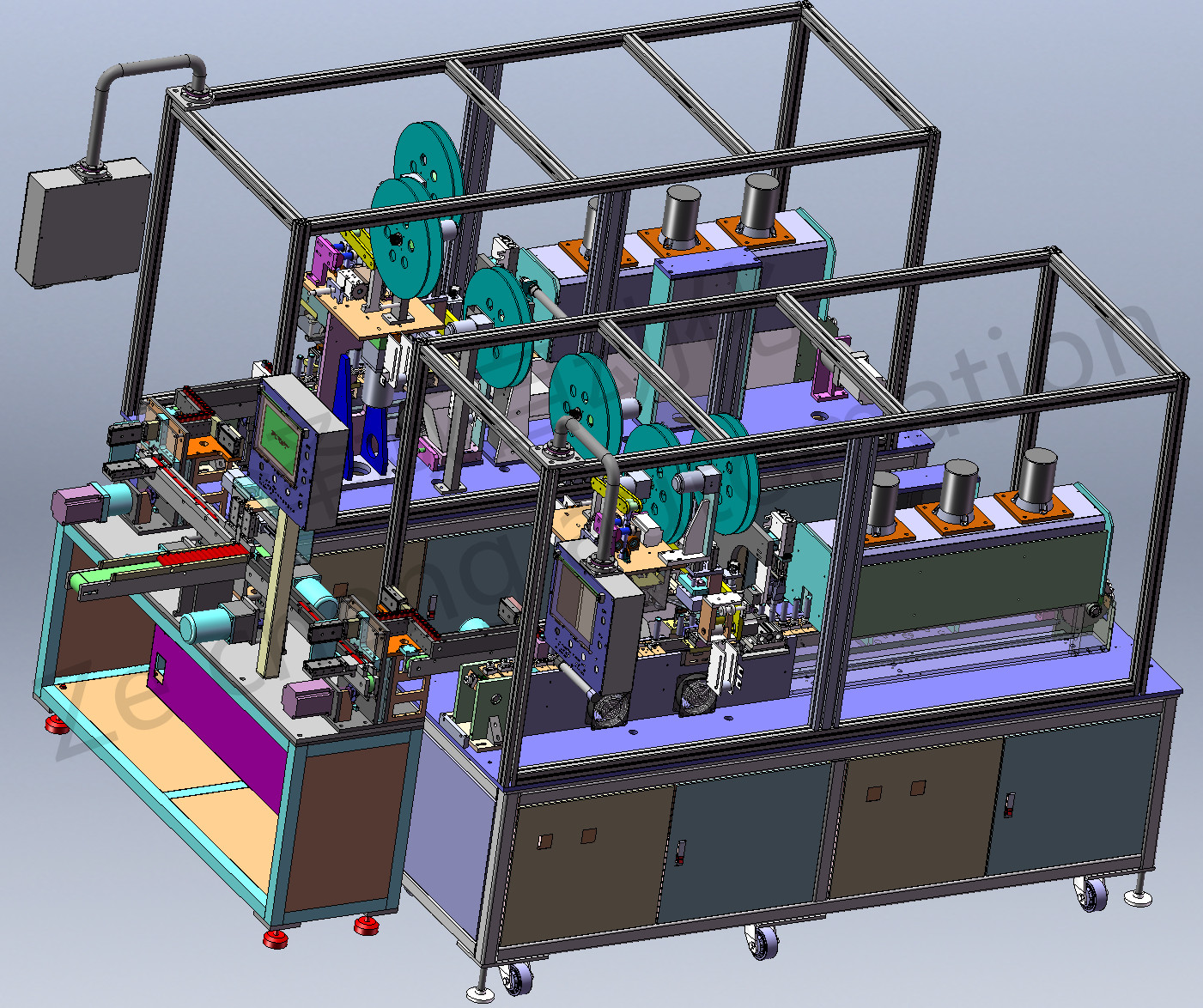

、肯定的な絶縁材のパッドおよび熱収縮の形成と18650円柱電池の自動PET/PVCの袖のために使用される。全機械はチェーン運搬の構造を採用します。
電池は高温磁石の基盤で吸着され、熱-位置の穿孔器の上の位置の袖、絶縁材シート、二次位置および熱の縮みやすい管--を完了するために鎖は一歩ずつ運ばれます
風の収縮および他の機能。
2. 装置の行為流れ
上の絶縁材シートの→のブッシュの高さの→の二次位置の→熱収縮の→の排出を打って下さい
3:装置の技術的な変数
| 基本的な変数 | |
| 単一機械効率 | P100PPM |
| チェーン線形速度 | 可変的な頻度調節可能な0-3m/分 |
| プロダクト パス率 | 99.50% |
| 装置回転率 | 98% |
| 生命は死にます | +/- 0.3 mm |
| 生命は死にます | 800000回または多く |
| 熱収縮の温度 | 室温-調節可能な200℃精密±2℃ |
| 騒音 | 60 dbまたはより少し |
| 植物構成 | |
| 圧縮空気 | 鋭利さ0.6 MPa |
| 入力電圧 | 380ボルト/50のhz、25のkw |
| 水道水 | 装置のインストール ビットに1インチの配水管インターフェイスを提供して下さい |
| 廃水の排出 | 装置のインストール ビットに1インチの廃水の排出管インターフェイスを提供して下さい |
4. 装置の主要なコンポーネント
| いいえ | の名前 | 内容はもたらされます |
| 1 | 装填装置 | 前部装置をつなぐ1セット自動削除。 |
| 2 | 構成を置いて下さい | 、ガイド棒ほどく、コイルを含む1セットは、ガイド棒、サーボ モーター、回転式リング カッター、熱く縮みやすい管の二次正確な位置の高い底を導きます;電池はシリンダーVブロックによって電池の正確な位置を実現するために運転されます。熱-与える縮みやすい管の長さ--を達成するため自動リング切断。テープ リンクを使用してより多くの再充電ロールは、継続を作動すること容易保障し。カッターはガイドの袖によって正確さを保障するために導かれます。刃の回転式リング切断はステップ・モータによって運転されます。 |
| 3 | 自動挿入物の絶縁材のメカニズム | 絶縁されたフィルムのほどくこと、段階的なデッサンおよび空気の型抜きのスクラップの巻き戻すことを含んで1セット。肯定的な絶縁材のゴム パッドの打ち、切断を実現するため、電池は極度であると自動的に期待されます。無駄に發条仕掛の巻上げがあります。 |
| 4 | 位置修正のメカニズム | 1セットは、電池の位置を訂正し、最下のパッケージの端が熱収縮の磁石に触れないことを熱収縮の前の磁石の据え付け品は電池の底に、磁石の棒を、保障します、避けます悪い最下ロール端を作ります。 |
| 5 | 熱オーブン | 1セット、熱気の収縮の炉、炉の熱気の循環の配分、熱気の温度のユニフォーム、正確な制御、熱-縮みやすい管、熱-の熱均等性を電池の表面の近くの縮みやすい管の収縮保障し、美しい保つべき炉電池の回転でコンベヤーのチェーンに歩くこと。 |
| 6 | 移送機構 | 主にチェーン スプロケットおよびステップ ドライブで構成される1セットは、電池のステップ供給を完了し、次に袖、ゴム パッド、熱収縮、排出および他の機能領域に電池に荷を積みます。各チェーン版は磁気プラットホームの吸着電池が装備されています。 |
| 7 | 棚 | 1セット、50正方形の溶接。 |
| 8 | 人間-機械インタフェース | 1セットは、人間-機械インタフェースを回します。 |
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
