電池の版の泡のニッケル パルプになる機械15PPMリチウム電池の生産ライン
15PPM実験室シートのニッケルの水素、ニッケルのクロム電池の版の泡のニッケルのパルプになる機械
1. 装置の機能
この装置はスクイージの版によって泡アルミニウムのりに薄片アルミニウム泡の自動パルプ機能、接着剤の位置の両側でマニピュレーターを締め金で止めるアルミニウム泡の人工的な供給の主要な認識でサーボ モーター運転するスラリー、スクイージに自動アルミニウム泡を自動的に自動的に閉まった、アルミニウム泡の自動位置のプラスチック、マニピュレーターの上昇、プロセスの上昇、スラリーのプール1圧延を逆転させるために逆転させる圧力、電池の両側の厚さを形作られる遂行された。
2のプロセス条件
2.1装置の基本的な技術的な変数:
| 項目 | 機械指定 | 注目 |
| 効率 | ≥15PPM | |
| 硬直した精密 | ±0.025mm | |
| 有効なパルプになる幅 | 72mm | 異なった幅とスクイージ板を取り替えなさい |
| パルプになる版の開始幅 | 0-30mm | 開始幅はタッチ画面から置くことができる |
| 総力 | 3KW | 220V、50HZ |
| ローラーの速度 | 約束は調節可能である | |
| 装置の資格率 | 99% | 不完全な入って来る材料を取除きなさい |
| 時間の移動率 | ≥98% | 時間の連続した率= （負荷タイムの停止時間）/塔載所要時間*100% （停止時間:マニュアルの供給のような） |
2.2の受諾モデル:
| モデル | 長さ（mm） | 幅（mm） | 厚さ（mm） |
| ZBCB03-00 | 200 | 100 | 0.5-1.5 |
2.3に、装置転位ごとの生産の総数および生産の累計数を記録できるカウント機能がある。オペレータはパスワード保護を実現するために上記のデータを変えることができない。
2.4は、対応する据え付け品の取り替え取り替え周期ある2Hよりより少なく、異なったサイズの急速な取り替えに会うために必須のサイズの範囲の内でパルプになるアルミニウム泡を達成できる
3の装置の紹介
3.1の行為のフロー チャート:
手動供給の→のマニピュレーターはスラリーの池の→のスクイージ板にニッケルの泡を閉める→のマニピュレーターを戻す物質的な→の手動に荷を下すことを締め金で止める

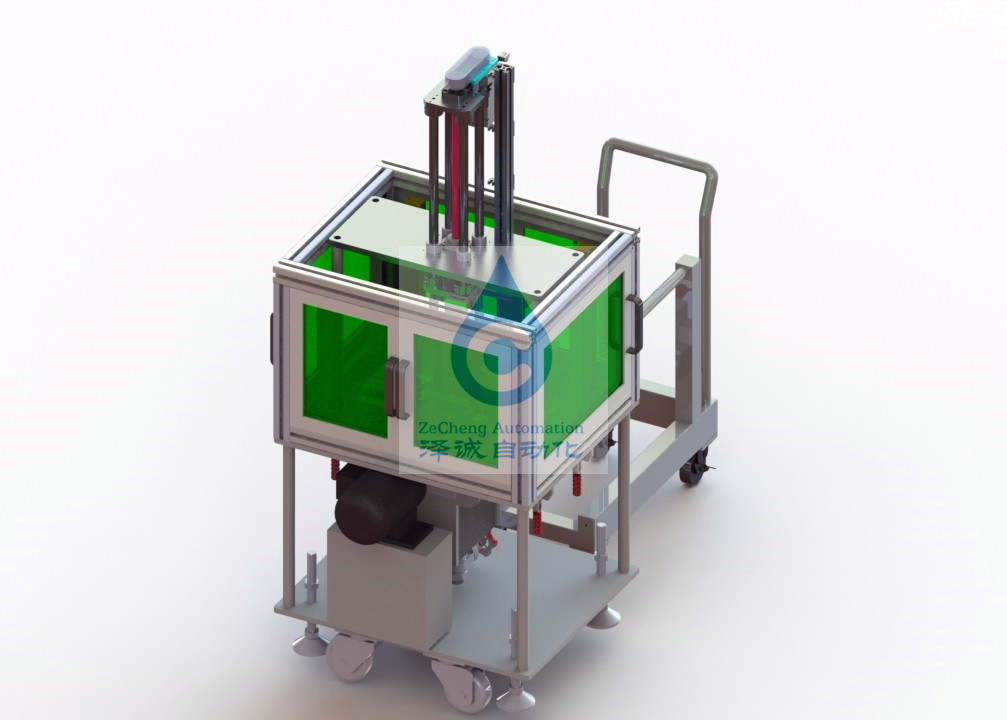

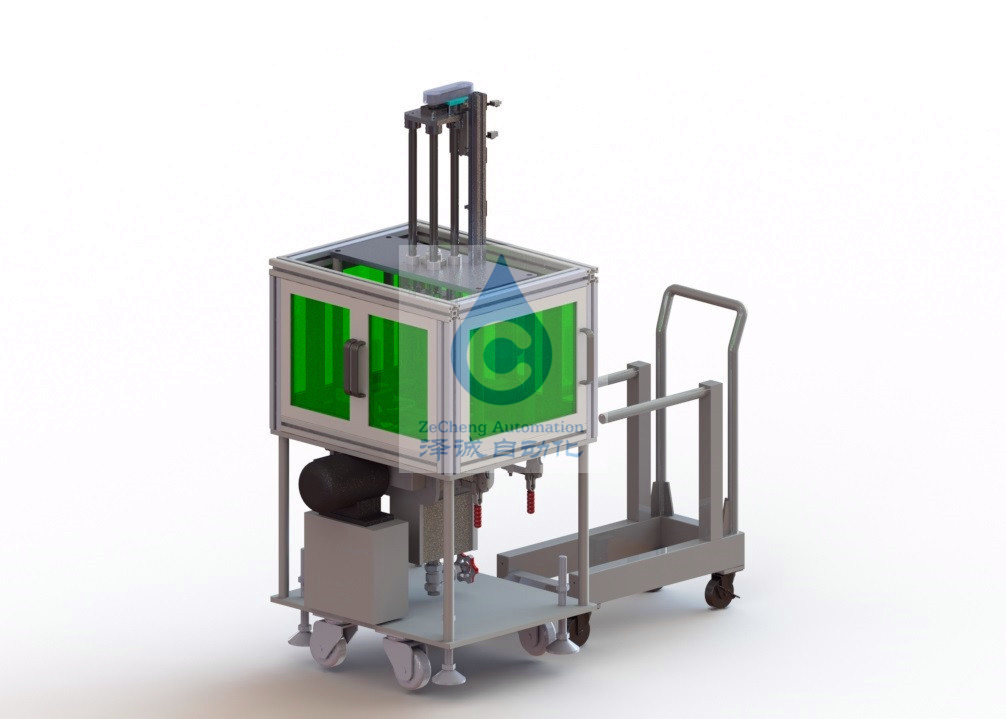

3.2の装置の組立図
人工的なアルミニウム泡材料、接着剤の位置の両側で締め金で止めるマニピュレーター サーボ モーターはスクイージの版によって泡アルミニウムのりにスラリーのプール1の過程においてスラリー、スクイージに自動アルミニウム泡を自動的に自動的に閉まった、アルミニウム泡の自動位置のプラスチック、マニピュレーターの上昇、上昇、圧延を逆転させるために逆転させる圧力、電池の両側の厚さを形作られる運転する。
3.3システム紹介
3.3.1. フレーム ハウジング システム:フレームはしっかりし、信頼できる、ハウジングはアルミニウム プロフィールおよびプレキシガラスの構造を採用する正方形パスの溶接の構造を採用し、
3.3.2スラリーのプール システム:スラリーのプールはスラリーの無駄をできるだけ減らすためにT構造の設計を採用する。組の調節可能な速度でアルミニウム泡にスラリーを絞るスラリーのプールの逆の回転放出のローラーがある。
残り材料を取除き、サイズのプールを下方からきれいにして便利のサイズのプールの下に荷を下す弁がある。
容易なクリーニングのための取り外し可能な前部そして背面パネル。
3.3.3スクレーパー システム:サーボ モーターは動くためにスクレーパーの双方を運転する。マニピュレーターが降ろすとき、開く。アルミニウム泡がスラリーで完全に浸るとき、サーボ モーターは閉まるためにスクレーパーを運転し最後のサイズはタッチ画面で置かれる。
完了の後で、まっすぐになる櫛はアルミニウム泡に対して押され、アルミニウム泡はまっすぐになる。パルプになる板のサイズは必須のサイズとして置かれる。
3.3.4マニプレータ システム:サーボ モーターは上下に上下に動くために締め金で止めるように指を運転するように球ねじを運転する。移動間隔はタッチ画面で置くことができる。
手動で指クリップに粘着テープの磁極片を、押す起動ボタンを入れなさい、シリンダーは磁極片を締め金で止め、サーボ電極は磁極片を運転する。
7. エネルギー媒体
7.1電源
7.1.1電圧:0.5sよりより少しの単一フェーズの即時の変更のAC380V± 10%。
7.1.2の頻度:50Hz±1Hz.
7.1.3力:3つのkw
7.2空気
7.2.1圧力:空気源党Aは0.4-0.6mpaの乾いた空気を提供する。
7.2.2容量:3L/min.
装置の8、概要構成および標準
機械の状態および変数設定を点検するために8.1装置はHMIのPLCそして通信用インタフェースが（RS232かRS485）装備されている。
8.2装置の出現色は国際規格暖かい灰色1Cである。
8.3機械の外の壁からの100mmで測定されて、装置の≤ 70dBの騒音。
8.4装置は関連した国民装置の安全基準および党A関連した安全コードの定めるところによりすべての安全基準および条件に従う。
9。品質保証および売り上げ後のサービス
11.1装置の保証期間は装置の検収完了の日付からの1年ある。
期間の間に、党Bは装置の自由な維持および装置の付属品の自由な準備に責任がある。
装置の異常の場合には、BによってがA通知を受取り次第党4時間の以内に、24時間以内の解決を提供するために答える党は48時間以内の場所（地域の内で）、および適当な時間内に修理で、着く。
保証期間の終わりの後で、党Bはまだ装置の維持に責任があるおよび就業時間の間充満だけおよび交通機関および調節。
党Bは装置の関連した部分の取り替えそして購入のための費用だけを満たす。
11.2保証期間の間に、次の条件は適用しない:人間の抵抗を越える地震、台風、落雷、洪水、火および他の災害によって引き起こされる装置の損傷の場合には;党Aによる人造の損傷の場合には、損なわれた部品は技術的な一致で規定されるように通常の状態で消費される。
11.3の強迫:強迫は両方の党によって契約の締結の時に予測不可能、乗り越えられない不可避である客観的な状況を示す。
党Bがか、商品を渡さなければまたは遅らせれば強迫による配達を党Bはすぐに党Aを知らせ、他の党に事故の発生の後で地方自治体によって14日以内に出された事故の証明書を送る。
確認のため。
強迫のでき事が除去された後、強迫のでき事を持っている党が契約を行い続けられればすぐに執筆の他の党を知らせ、要求者は応答に文書による通知を提供する。
党aの現場の11.4党b人員（および党はbは輸送党を選ぶ）環境および労働衛生および安全要求事項についての関連した国の法律、規則および党aによって、厳しく従い汚染の行動を持つそして環境に傷つくべきでなかったり同時に身に着けられていた関連した防護装置べき彼らの義務に運動させる党a環境衛生および安全オペレーション人員と干渉できない。
