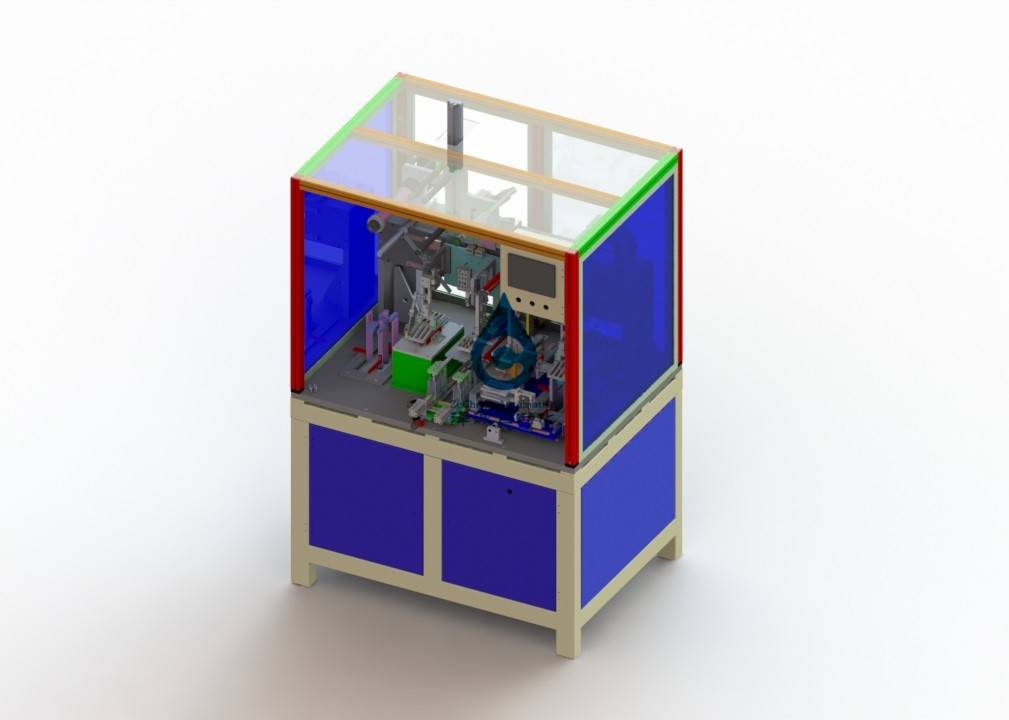

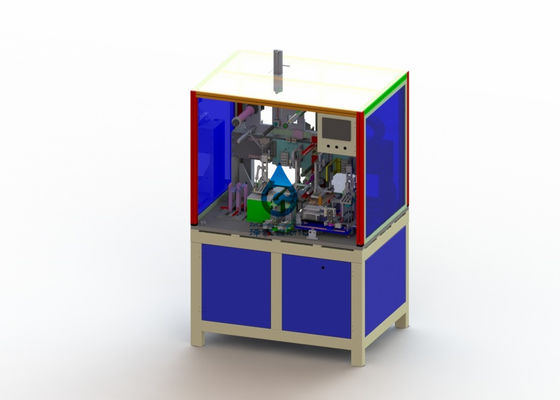

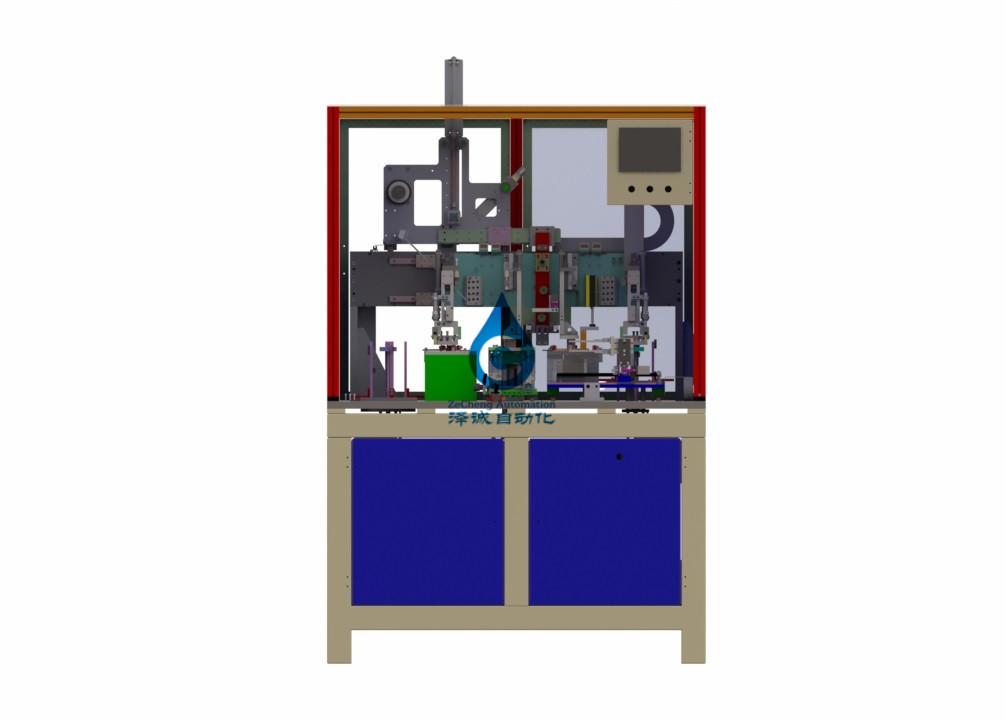

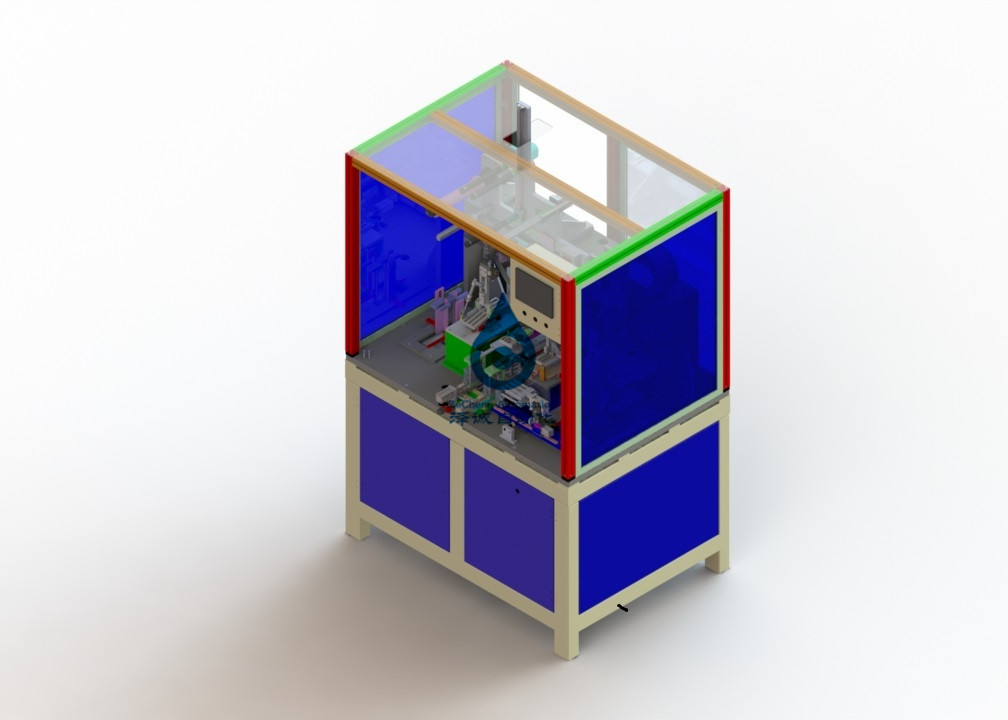

100AH力のリチウム鉄の隣酸塩電池細胞のための自動ラミネーション機械
100AH力のリチウム鉄の隣酸塩電池細胞の半自動薄板になる機械
1. プロフィール
この装置は力電池のZ型のラミネーション プロセスに主に適当である。PID制御はダイヤフラムの一定した張力を制御するために採用され0.5mmの内のラミネーションの正確さを保障するために二次位置は採用される。独特な二重の位置CAMのラミネーションのメカニズム、高速、効果的にプロダクトのコスト パフォーマンスを改善するラミネーションおよび別の方法に服を着せることの採用。
特殊機能:
ダイヤフラムの一定した張力を制御するのに1.1 PIDが使用されている
Dcモーターが精密電位差計によって送信されるデータを集めるのに使用され振動プロセスの間にダイヤフラムの張力を制御するのにPID操作が使用されている。
1.2高精度
磁極片の二次位置によって0.5mmに達するために、積み重ねの磁極片の正確さは保証される。
1.3速度を積み重ねること:1.2-1.5切れ/二番目に
lamplingのためのスライド トラックで左右にすぐに動くためにサーボ モーターが吸盤を運転するのに使用されている。
1.4低い操業費用
装置はラミネーションおよびドレッシングの別の方法を採用する。装置はラミネーションただ。ラミネーションの後で、細胞は手動で取られ、細胞は緩むことを防ぐように締め金で止められる。
2. 構成しなさい
構成は次示されている
|
いいえ。 |
システム構成 |
システム構成 |
量 |
|
1 |
棚システム |
|
1セット |
|
|
溶接された骨組構造 |
1 |
|
|
|
基質（版のめっき） |
2 |
|
|
2 |
Subpositioningシステム |
|
4セット |
|
|
メカニズムに与え、置く |
4 |
|
|
|
SMCシリンダー- |
16 |
|
|
3 |
大箱の施設 |
|
4セット |
|
|
物質的な箱- Zecheng |
4 |
|
|
4 |
軒桁の持ち上がるメカニズム |
|
4セット |
|
|
モーター-山梨 |
4 |
|
|
|
線形ガイド-上部の銀 |
8 |
|
|
|
球ねじ-上の銀 |
4 |
|
|
5 |
ポーランド人のマニピュレーター |
|
2セット |
|
|
ステッピング モーター |
2 |
|
|
|
線形ガイド-上部の銀 |
4 |
|
|
|
球ねじ-上の銀 |
2 |
|
|
6 |
オペレーティング システム |
|
1組の |
|
|
タッチ画面- Kunlun Tongtai |
1 |
|
|
7 |
制御システム |
|
1組の |
|
|
PLCのomron |
1 |
3. 装置の指定
3.1適当な目的
1) 挙げられた正方形のタイプ李（リチウム）イオン二次電池
2) 材料:肯定的な電極で構成される:Al+電池の物質的で否定的な電極:Cu+電池の物質的な分離器:樹脂
|
機械ゲージの箱 プロジェクト |
ZSC01A |
||
|
材料 指定 |
磁極片 |
肯定的な長さ/許容（mm） |
105.5/0.3 |
|
肯定的な幅/許容（mm） |
55/0.3 |
||
|
否定的な長さ/許容（mm） |
107.5/0.3 |
||
|
否定的な幅/許容（mm） |
57/0.3 |
||
|
肯定的な厚さ（mm） |
0.120-0.205 |
||
|
否定的な厚さ（mm） |
0.090-0.150 |
||
|
ダイヤフラム |
幅（mm） |
109のプラス（3-5） mm |
|
|
厚さ（m） |
20-40 |
||
|
最高の外径（mm） |
ファイ250 |
||
|
ペーパー管の内部の直径（mm） |
3" |
||
|
終わりの方法 |
手動つく方法 |
||
3) 電池のサイズ
|
モデル |
Wの細胞（mm）の幅 |
Lセル長（mm） |
Hの細胞（mm）の厚さ |
|
ZSC01A |
57 |
107.5 |
5 |
図5）のサイズ
|
プロジェクト データ |
a |
b |
c |
d |
e |
|
肯定的な版 |
|
|
|
|
|
|
陰極の部分 |
|
|
|
|
|
ZSC01A
3.2装置の技術的な変数
|
機械指定 プロジェクト |
ZSC01A |
|
|
技術的な変数
|
ラミネーションの速度（S/のラミネーション） |
1.2-1.5 |
|
版とダイヤフラム間の直線の正確さ |
中心の偏差より少しより0.5mm （縦方向）の |
|
|
ダイヤフラムの直線の正確さ |
終わりの直線の偏差は0.5mmよりより少しである |
|
|
単一部分の直線の正確さ |
+/- 0.2 mm; |
|
|
全版の直線の正確さ |
+/- 0.5 mm |
|
|
調節可能な据え付け品の幅の範囲 |
±10mm （調節可能な） |
|
|
補助時間（S） |
15から25 |
|
|
ローディングの磁極片一度（h）の作業時間 |
0.5 |
|
|
薄板にされるの数 |
置くことができる |
|
|
自動削除 |
コンベヤーは出かける |
|
|
薄板にされた方法 |
ACサーボ モーター |
|
|
真空の吸着 |
特別な真空の吸盤 |
|
|
総力（KW） |
6.3 |
|
|
正常な作動力（KW） |
5 |
|
4.Mechanical指定
4.1のラミネーション機械
装置は空気圧の緩衝およびばねの緩衝の原則を採用する。電池の層の増加の数、装置が次第に沈むと同時に、同じところのラミネーションの位置は常に維持され。軒桁の表面は特に扱われ、軒桁およびダイヤフラムは傷つかない。
4.2積み重ねのプラットホームの動きシステム
メカニズムはすぐに動くために精密な球ねじを運転するようにサーボ モーターを採用し、位置の精密は信頼できる。
4.3物質的な箱の部品
特別扱いの後の良質のアルミ合金材料、表面、滑らかな耐久性、摩耗無しおよび無駄。同時に真空の吸盤によって吸われる場合の、物質的な箱の両側空気を吹くおよび塵を掃除機をかける方法を採用するため、同時に磁極片が吸収しない一つより多くの現象をことを確認するために吸うために。
4.4真空の吸盤アセンブリ
特別な真空の吸盤が軒桁が倒れないことを保障するために複数のポイントで軒桁を吸着するのに使用されている。多数の棒の吸着を防ぐために物質的な箱から吸引は折ることができる。
4.5軒桁の自動持ち上がるシステム
磁極片は磁極片が同じ高さに常にあることを保障するためにステップ・モータによって運転される精密な鉛ねじによって持ち上がる。
4.6軒桁の位置方式
CAMのメカニズムが正確に軒桁を置くのに使用されている。モデルを変えた後、ただ限界のブロックの位置を調節する必要がある
4.7ラミネーションのマニプレータ システム
CAMのメカニズムが4組の吸盤の部品を運転するのに使用されラミネーションおよびつかむことを置くことは同時に遂行される。
4.8オペレーティング システム
それはタッチ画面によって作動させることができる。但し、非常停止は、電源スイッチ堅いスイッチである。
4.9コントロール パネル
機械は電気板、内部漏出スイッチ、DCの安定性の電源および他の電力回路の部品のPLCのリレー、運動制御装置との制御と独自に取付けられている。外側が付いている関係はコネクターによってなされ、ターミナルstation.PLCは送電線のOMRON.Theの天井を打ち抜かれる採用する。他の装置間のケーブルそして送風管は下方部分でワイヤーで縛られ、配管される。
5.Energy媒体
次のエネルギー媒体を提供しなさい
10.1電源
1. 0.5sの下の単一フェーズの即時の変化の電圧AC220V± 10%
2. 頻度:50Hz±1Hz
3) 容量:5kVA 220V
10.2空気
1) 圧力0.5mpa 5kGF/Cm2
2. 容量401/min
10.3真空
あなたの会社は真空の源提供する（または真空の発電機を使用して装置を）。
6.Environmental状態
装置は次の環境条件の下で障壁なしで作動できる。
実用温度:5-35℃
保管温度:0-40℃
湿気30-80%はしかし露が降りるべきではない。
塩のガス、有毒ガスの腐食性のガスを含むべきではない。
塵は伝導性の塵がないべきである。
磁気境界は装置の磁気境界に影響を与えない
振動は衝撃がないそして振動を感じるべきである。
