電気自転車のための25KWリチウム イオン電池の生産ライン
プロジェクト実現の1、背景および状態
1.1プロジェクト実現の背景
党Aは電気自転車電池のパッキングの配線を必要とする。この生産ラインは電気自転車18650の48V30AHリチウム電池のパックの生産に適当である。生産ラインに約3人のデザイナーがあり、生産能力は18650の細胞モジュール修飾される以上6,000から6,500 1時間に集まっている条件を満たすことができる。生産ラインは細胞モジュール300*260mmまでの生産と互換性がある。
1.2プロジェクト実現のための条件
プロジェクト実現は次の条件を満たさなければならない:
電池のパック システム アセンブリ材料は顧客党Aによって提供される;
電源への電池の包装の配線は顧客党A、10以上のkWによって提供した;
電池の包装の配線の取入口および乾いた空気の源は0.5m3/h.の上の顧客および党Aによって、提供される。
党A標準的な植物の環境要求事項:
研修会の地上の静電気:8の力への≤10;
研修会の帯電防止処置:専門の帯電防止処置、別基づき、静電気に基づいている装置をする必要がありなさい
研修会のちり止めの等級:1，000,000 （概要の環境）;
研修会の環境:温度0~45℃の湿気20%~60%;
空気源の条件:吸入圧> 0.7MPaの露点の温度 <5>
生産ライン電源:三相五線式AC380V±10%;頻度:50Hz;
入って来る電源は信頼できるグラウンド ワイヤーを提供する;
床のセメントの厚さ（固定ボルトの使用）:300mm
床の有効な高さ:4メートルの上
地上の平坦:2m±2mm
2. プロジェクト実現の規模
2.1電池のパックにの条件そしてタイプ会う電気自転車電池のパッキングの配線:
2.1.1電池のパック情報:
2.1.1.1電池のパッケージの輪郭の図表
ない
2.1.1.2電池
1) 細胞のタイプ:18650;セルのサイズ:Φ 17.8 | 18.5 mm;高さ64.8~65.4 mm;
2) 供給方法:手動で負荷細胞物質的な箱への細胞;
2.1.1.3の現在運送切れ
1) 現在のキャリアの形:枝破片の押すこと;
2) 現在のキャリアの厚さ:0.15mmから0.25mm;
2.1.1.4カバー上下に
1) 最高のサイズ:300mm×400mm
2) 細胞の数:≤100
注目:
1.）党Aが他の電池のパックを作り出す必要があれば（この一致で述べられる電池のパックのサイズの範囲の内で）、党Aは調節し、電気自転車の電池の包装および配線と関連していた工具細工を及び作り、そして取り替え、そして調節する関連した装置の変数を;
2.）電池のパックがこの一致で指定される電池のパック変数の範囲を越えて作り出される必要があれば党は両方とも別に交渉する。
3.）よる計画あるこの一致に署名する、の修正がこの一致に署名した後プロダクト プロセス変更に2党間の別のビジネス交渉に応じて場合の党Aがプロダクトを決定するので;
2.1.2電気自転車電池の包装および配線のための物質的な条件:
2.1.2.1の物質的なバー コードの条件:
バーコードのタイプ:二次元コードか1次元コード;
バーコードは明確、読みやすくなければならない。バーコードはペーパーで印刷され、貼られ、貼る位置は一致の準備に従う。
2.2電気自転車電池の包装の配線の設計。タイプの製造および受諾のための電池のパック:
2) モジュールの重量:≤15kg
3) パックの重量:≤30kg
4) 上部および下のカバーの重量:≤30kg

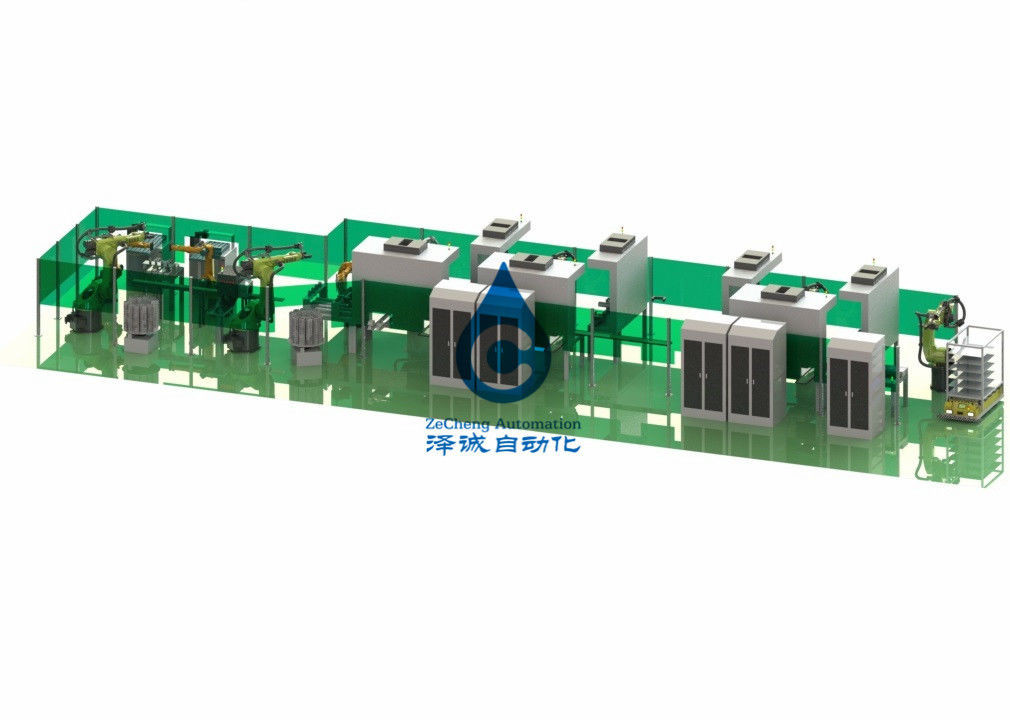

2.4.1電気自転車電池の包装の配線のレイアウト:
ライン ボディの必須のサイズはL25 m ×W5 m ×H2.5 mである
1) 適用範囲:
モジュールのサイズ:L 200 （±20） * W 200 （±20） * H 300 （±20） mm
パックのサイズ:L 200 （±20） * W 200 （±20） * H 300 （±20） mm
パックの重量:W:30Kg
2) 設計吐出し量:設計500パックは毎日作り出される
注:オペレータズ・ステーションの生産の効率は人員の実力および場所の人員の割振りによって決まる。
3) 区域のサイズ:L25000mm*W5000mm*H2500mm
注:1。この区域のサイズは装置の配置区域が含まれているが、人員を含まれていない。物質的な道次元。
2. ライン ボディの実寸は設計に応じてある
4) オペレータ構成:約3人
5) 装置プロダクトの最初のパス率:≥99% （ノート:オペレータの異常な材料そして失敗によって引き起こされる欠陥は標準的なプロセスに従って作動する含まれていない）
6) 生産率:98% （ノート:唯一の異常な装置自体は含まれている）
7) 電力要求事項:生産ライン電源:三相五線式AC380V±10%;頻度:50Hz;入って来る電源は信頼できるグラウンド ワイヤーを提供する;
8) 力率:15KW （ない試験装置を含んで）
9) 空気源:空気圧:0.7Mpaの上、排気容量:20L/min
