リチウム イオン電池のための12PPM/Min亜鉛ニッケル電池のレーザ溶接機械

技術的な機構数:

に:

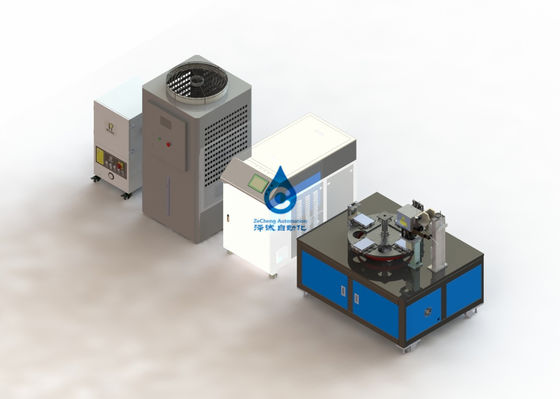

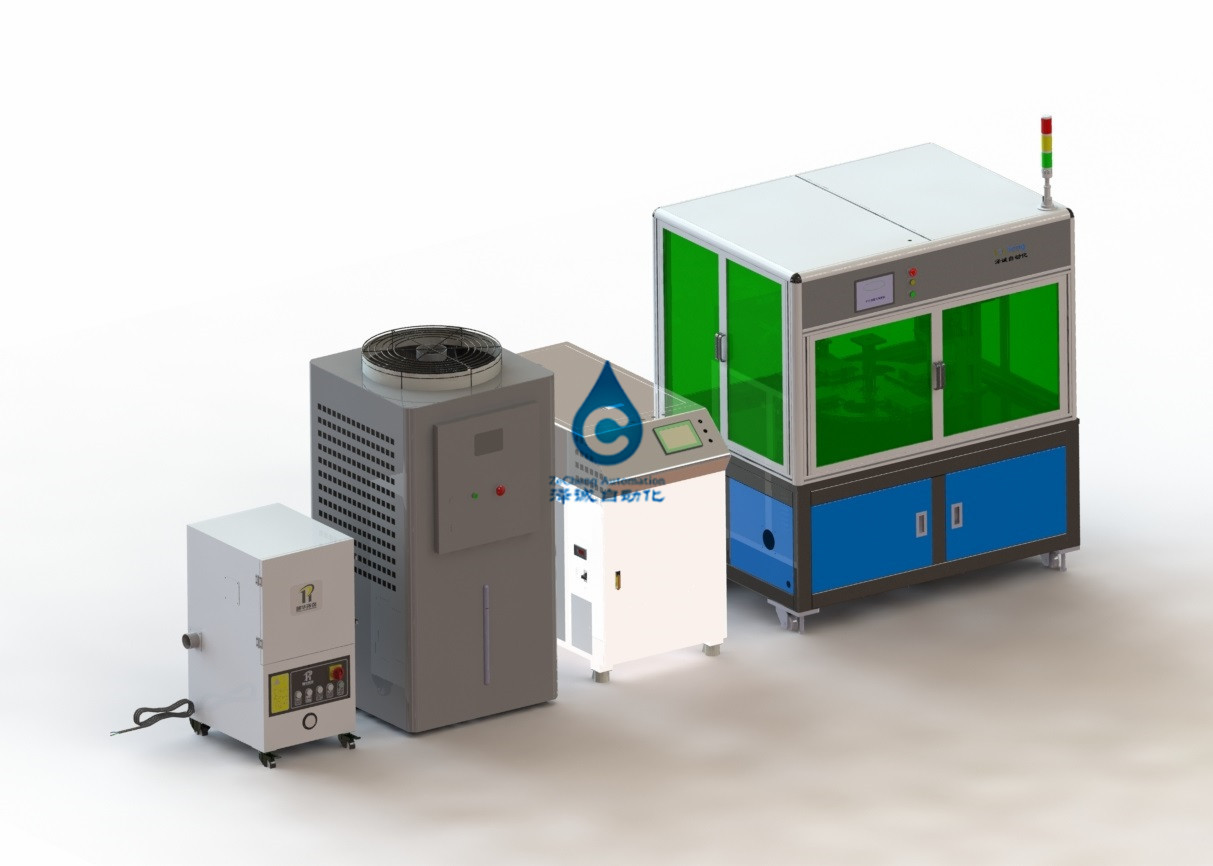

電気中心の棒のコラムのレーザ溶接機械

ZCDC13A-00

1の装置の紹介

装置はzinc-nickel電池細胞の棒のコラムのレーザ溶接、形づくそれぞれ、中心の棒細胞のレーザ溶接締め金で止めることを置く、中心中心の北極の耳中心の短絡テストおよび他のプロセスのために主に達成するために使用される。

2つの装置は入って来る材料および製品仕様書に合わせることができる

2.1. 電池の指定に適応

2.1.1.100ああ電池の単一セルの否定的な棒の破片21部分、肯定的な棒20部分、2つの単一細胞の棒の幅68mmの高さ100mmの合計

受入試験プロダクト:正方形亜鉛ニッケル電池100AH

2.1.2. 版のサイズの図表

肯定的な版図図の陰極の部分

2.2の溶接の効果;

3つの装置技術的な変数
3.1の総力:≤15KW;
3.2の電源:AC380 V±10% 50HZの三相五線式システム;
3.3の圧縮空気:pressure≥ 0.5 MPaのflow≥12mの³ /h;
3.4の真空の源:≤-90KPa （党A）によって、suction≥18mの³ /h提供される;
3.5の装置の重量:≤1.5トン。地上の負荷条件:650kg/㎡;

3.6の窒素:pressure≥0.5 MPa、<0.2mの³ /h、

3.7. 次元:（長さ） 4620* （幅） 1500* （高さ） 2000年;（種類の参照だけのために、主に）;
3.8の装置の効率の≥ 5PPM （装置の作動効率、他の要因を除いて、装置の残存率の≥ 99%のプロダクト収穫の≥ 98%;

3.9レーザー力:多重モード4000W
4.機能紹介

4.1. mechanisを形づけるポーランド人の耳のレーザ溶接

4つの場所の回転盤の設計、荷を積む1つの場所3つの場所の溶接の形成の4つの場所の短絡テストを押す、2場所、レーザ溶接の真空締め金で止める、位置。

4.2細胞の材料の位置

空気シリンダーおよびばねの構造は据え付け品をきつく締めるために採用され、位置をゆるめ、そして回転盤の各場所の操作の正確さを改善する。

4.3北極の耳のレーザ溶接

4.3.1レーザ溶接の密集したアセンブリ:電気中心が回転式テーブルのレーザ溶接の場所に移るとき、圧縮シリンダーを電気中心の棒の耳を棒の耳がレーザ溶接の間に緩くないことを確認するために棒のコラムに押すために押し下げれば。

4.3.2レーザ溶接の部品:

レーザーのホスト:レーザーのホストはレーザーの水冷機械、溶接頭部から成っている

レーザー:レーザーは国内Chuangxin連続的な繊維レーザーを採用する。主要な技術的な変数については次のテーブルを見なさい

冷水装置:高精度の倍の暖かい冷水装置の単位を採用しなさい

主要な技術的な変数については次のテーブルを見なさい

4.3.3真空システム:

発煙の浄化システム

時機を得た効果的に溶接の煙を、きれいになるために保つ溶接の作業域を吸収すれば煙が煙の清浄器が溶接の質に影響を与えることを、装置が装備されている防ぐために。

煙および塵の清浄器は煙る口で主に構成され、管、車輪ファン、フィルタ・ガーゼおよび浄化された綿を運ぶ。

煙および塵の清浄器の主要な技術的な変数は次テーブルで示されている

（5）北極の耳の復元

（7）テスト電圧
シリンダーはレーザ溶接の後で位置を形づけるために形成のブロックを運転し形成圧力は調節可能である。

細胞は押され、修理され、細胞の電極の耳は電圧のためにテストされる。表示画面は細胞の修飾され、不適当な電圧の間で区別するために制御される。その後で、電池は手動で集められ、分かれている。

（7）回転盤システム

この部品は回転盤によって運転され、持ち上がるメカニズムから成っている。持ち上がる州では、回転式テーブルは各場所の据え付け品および細胞の回転が滑らかであり、他の部品との衝突がないことを保障するために回る。回転盤が落ちる場合の次の場所、作動するべき各場所への回転。

（8）機器構成のリスト

5. プロダクト使用法の環境

5.1圧縮空気:0.4-0.6mpa;交通:15L/min

5.2電源:単相AC380V;小さい電圧変動±10%;

5.3相対湿度:30-55%HR;

5.4場所の腐食性のガス、液体無しまたは爆発性のガス。

1. 任意付属品

任意付属品のための次のテーブルを参照しなさい（各セットのために）

2. 主要なコンポーネントのブランド

3. 合格基準

装置の受諾は前受諾および検収完了に分けられる。

1) 前受諾:前受諾は党B会社で遂行され、党Aは人員および装置の構成、出現、機能および関連した変数を確認するために党B人員を送る。3つのサンプルを絶えず溶接する装置は物質的な理由によって引き起こされる操業停止の時間数えられない。操作の間に、装置の高い収穫、機能および技術的な変数は調査された。

2) 検収完了:検収完了は党A会社によって行なわれる。装置は取付けおよびダバッギングの後でAの研修会をパーティを楽しむために運ばれ、点検され、そして受け入れられる。10のサンプルを絶えず溶接する装置は材料によって引き起こされるダウンタイム数えられない。操作の間に、装置の高い収穫、機能および技術的な変数は調査された。装置との問題が受け入れ検査の間にあれば、党BはAが、短い時間内の装置を変形させる党の定めるところにより。

3) 付加的な説明:装置の依託の後の1か月以内に、技術仕様の条件を満たす党Aが不十分な材料か支持設備準備か失敗による試験の生産および受諾を遂行しなければ装置は受け入れ検査を渡すと考えられる。

4. 訓練計画

党Bは党A装置のダバッギングの後で1-3使用および維持の人員のための専門職業教育を行なうために専門エンジニアを整理するために責任がある。訓練の内容は次の通りある:

1) 全装置の機能モジュールを理解しなさい

2) 装置の適切な使用のための操作手順そして注意

3) 装置プログラム例およびプログラムの説明

4) 溶接の保護の知識

5) 溶接の主義および技術

6) 設備保全の指示

5. 仕事の規模

項目はテーブルで製造者による製造業そして実行の範囲を超えてあると考えられる指定しなかった。

計画を依託する場所

計画を依託する場所はユーザーの場所に装置エンジニアが完了する装置のインストール、依託および訓練のプロセスを示す。
