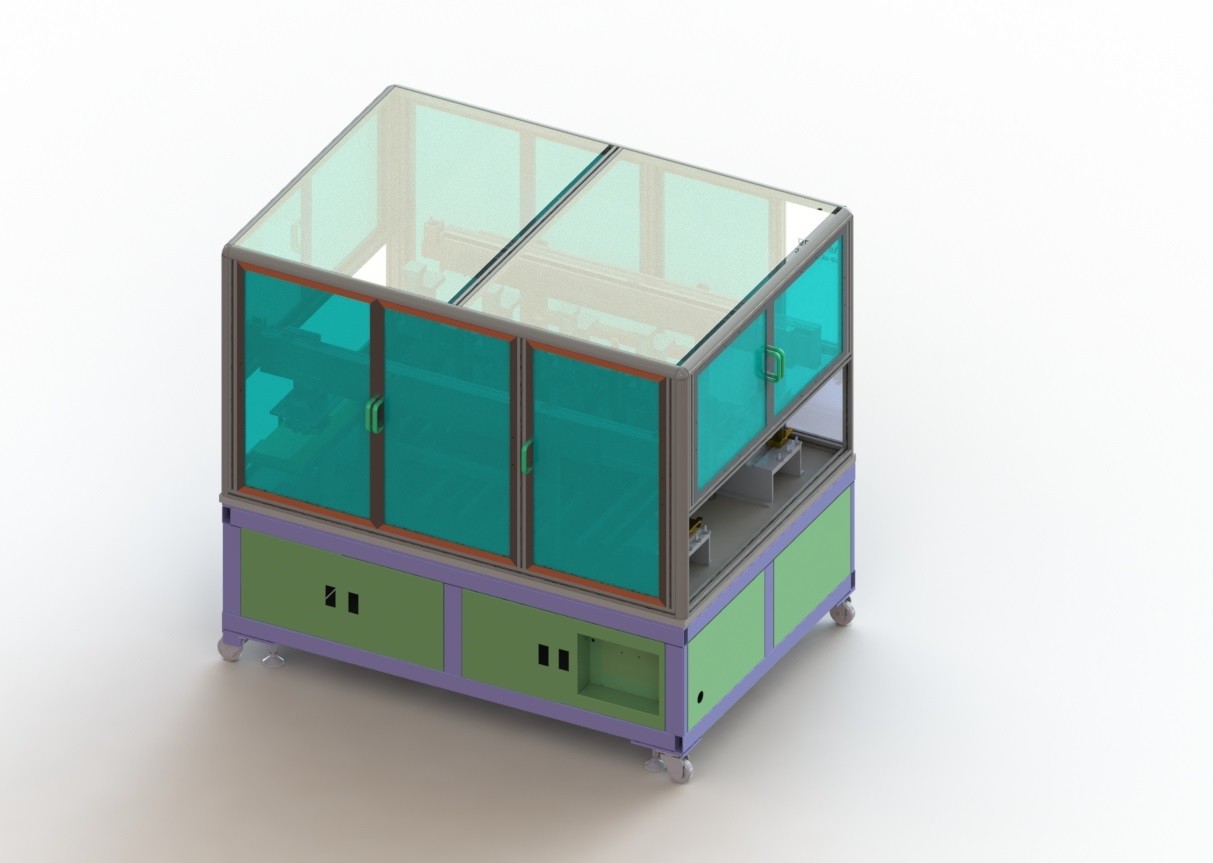

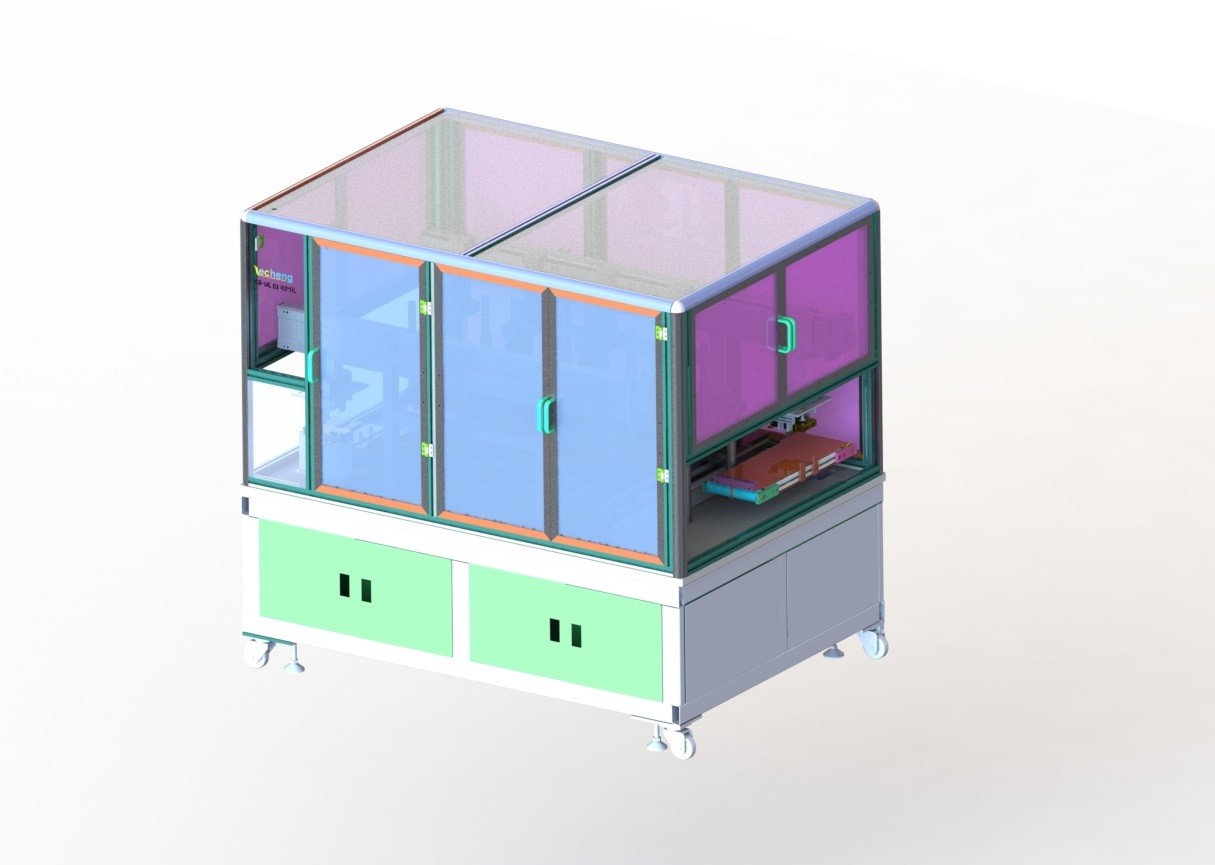

熱い出版物の李イオン電池の製造設備2.0トンの3000kgf

熱い出版物の李イオン電池の製造設備2.0トンの3000kgf

1.1機能概観

高温圧縮機械は、自動高温圧縮与え、荷を下し、機械手を含む4場所の直線タイプを、主にこんにちは鍋テストそして他の機能採用する。センサーはプロダクトがきちんと整っていた、ラミネーションの細胞は高温圧縮の場所に手動でつかまれ、入る後電池細胞の持ち上がることを検出し。高温圧縮は一定の時間に従って持続し、高温圧縮が終了した後こんにちは鍋テストは行なわれる。次の通りレイアウトの計画を参照しなさい:

主関数の1.3導入

1) 単層の兵站学ラインは供給のために使用される:薄板になる機械は兵站学のジグに自動的に単一電池を入れ、充満移植のマニピュレーターは電池をつかみ、高温圧縮のメカニズムに入れる;

2) 高温圧縮のメカニズム:電気細胞圧力暖房;

A) 高温圧縮:パレットなしの高温圧縮;

B) 上部および下の押す版間の平行:≤±0.05mm;

C) 高温圧縮の過程において、それに温度の調節の機能がある。高温圧縮の温度は130℃に正常な温度の範囲の内で調節することができる。調節の精密は1℃であり、明白な温度の間違いは±3℃の内で≤1℃.In連続的な工程、熱い圧力温度制御されるである;

D) 高温圧縮の時間が0から60sにsteplessそして調節可能なとき、時間の正確さは±1%の内にある;

E) 温度の上昇時間の予備加熱:押す版の表面温度が室温から130℃に上がるとき時間は≤30Minである;

F) 細胞圧力は3000-5000kgfの範囲の内で調節することができる。連続操作の間に、各細胞の力の偏差は±0.5%の内にある;

G) 押す版のための反棒電池の処置:反棒電池の処置は裸電池と接触して押す版に要求される。高温圧縮プロセスの間に、電池の表面に損傷または折目がない;

3) こんにちは鍋テスト:高温圧縮プロセスの間にこんにちは鍋テストを重圧の下で遂行しなさい。

A) テスト電圧0 |調節可能な1000V 0 |、電圧正確さ1Vの漏出現在の範囲0調節可能な1000V | 10mAの現在の正確さ1mA、テスト時間0 |調節可能な999s;

B) 現在の値および電圧価値はPLCシステムに戻って短絡の判断の正確さを保障するために同時に与えることができる。装置にNGおよびOKの差別機能がある;

C) 短絡テストの後で、排出のマニピュレーターは手動処置のための不用な区域に不適当なプロダクトを入れ、修飾されたプロダクトは次の兵站学ラインに入る;

1.4の第一次デバイス・コンフィギュレーションのリスト

2.1.5装置技術的なparameters1。基本装置変数

1) 総力:≤50KW;

2) 電源:AC380 V±10% 50HZの三相五線式システム;

3) 圧縮空気:圧力≥ 0.5mpaの流れ≥12m /h;

4) 装置の重量:≤ 2.0トン。地上の負荷:650kg/㎡;

5) 全面的なサイズ:（長さ） 2000* （幅） 1400* （高さ） 2200;（種類の参照だけのために、特定）;

6) 出現色:党a色板に従って;

7) 装置の効率:5PPM （他の要因を除いて装置の自動作業能率、）;

8) 装置の≥ 99%の移動率;

9) プロダクト収穫の≥ 98%;

3. 電気制御システム

1) 位置モジュールおよびIOモジュールは機械シャフトおよびシリンダーの動きを制御する。システムは反遅れ機能が人員のmisoperationによって引き起こされる機器損傷を減らすために装備されている。

2) 装置予備のシリアル ポート モジュールおよびイーサネット モジュールはインターフェイス、装置および予備によって必要とされる情報を接続上下流装置の機能集める
