亜鉛ニッケル電池の版の打つ機械600KG 80PPM 13KWカドミウム

600KG 80PPM 13KWのカドミウム ニッケル、zinc-nickel電池の版の打つ機械

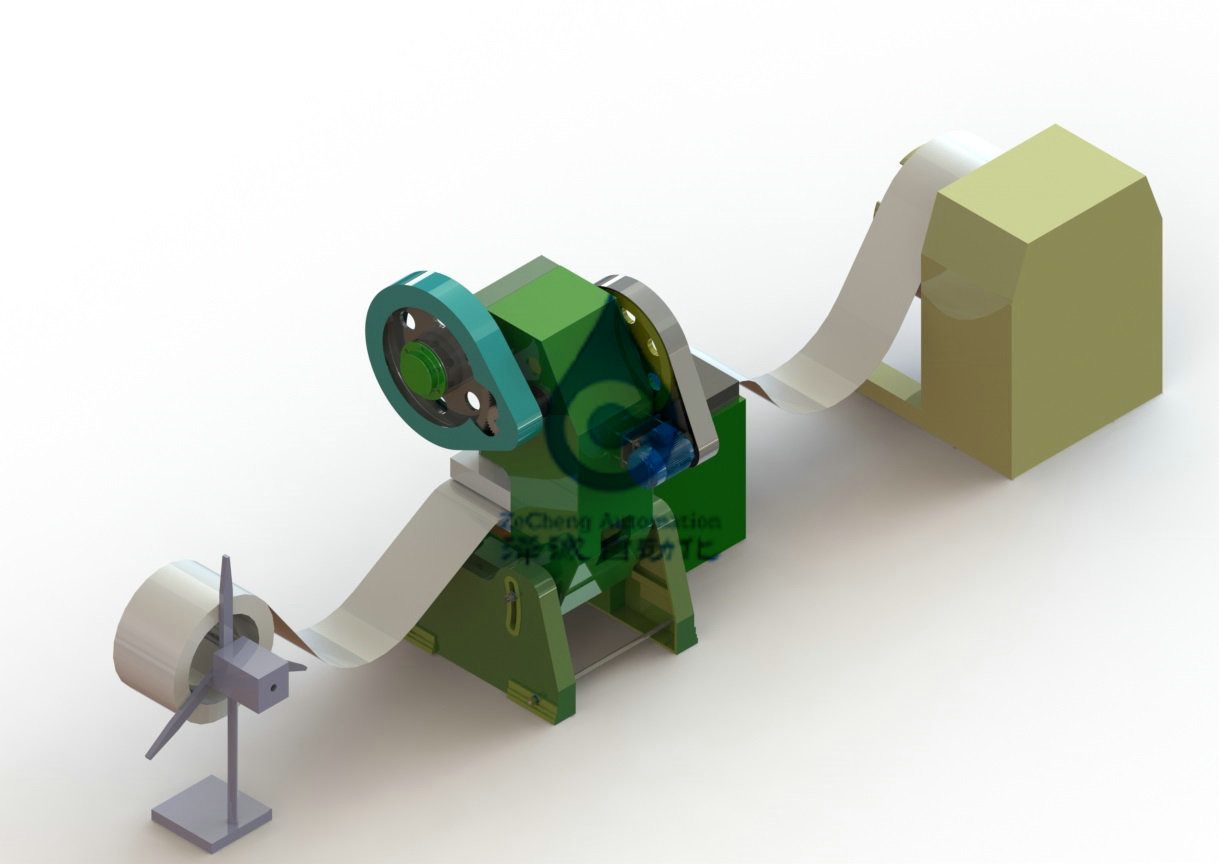

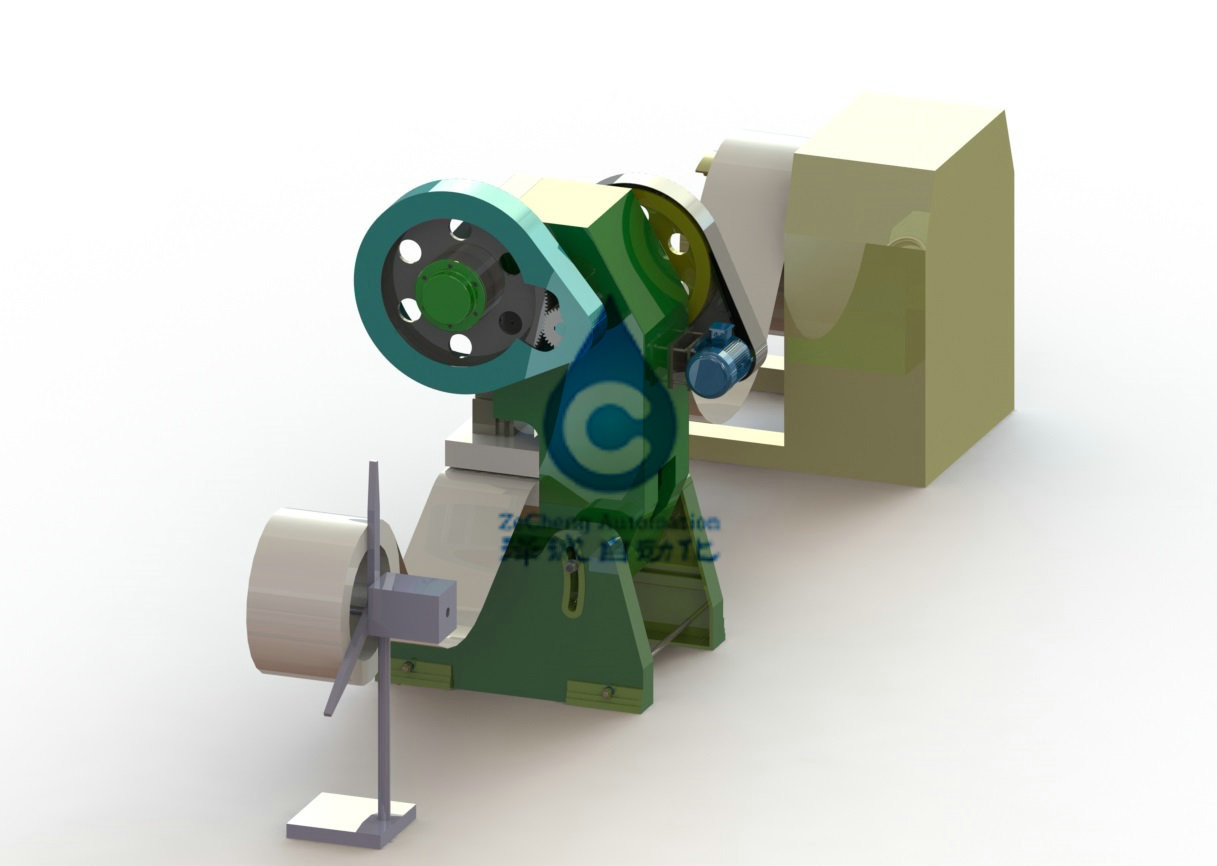

棒シートの打つ機械の1.Brief記述

装置はカドミウム ニッケル電池、zinc-nickel電池、ニッケル水素電池、鉄ニッケル電池、等のようなさまざまなアルカリ電池のpull-type電極ベルトの削除プロセスのために適している。2つの働くモードがある:自動および手動。基本的なワークフローの自動働くモード、圧延機、与える切れにベルトの切断の型に出版物のスライドのブロック、ドライブ モードの動きの上下のブロックに穿孔器型のパックに磁極片次元の整理の長さに従ってメカニズムを運ぶ運搬のメカニズムを通して北極地帯に取付けられているロールは、上部のダイスの型取付けられている非常にある持って来る。ダイスおよび穿孔器のテーブルの中心の削除の穴を通して、磁極片は穿孔器の下のベルト・コンベヤーに落ちる。ベルト・コンベヤーは分類の場所に磁極片を送信する。終了する棒定規は収獲機械で傷ついて、コイルに集められる不完全な多孔性のストリップの無駄に形作られる。

装置の2.Technical変数

3Main装置の部品

   それはほどく機械、供給装置、打つ機械、ウィンド マシーンおよびベルト・コンベヤーで主に構成される。
3.1 unwinderの構成:

          ほどくギャップは頻繁な開始のために適している電気減力剤によって運転される。始動させたとき、unwinderは自動的にほどき始める。棒ベルトが低限センサーに落ちるとき、unwinderは再度ほどき始めるほどくこと、および棒ベルトがセンサーの検出の範囲から引張られるとき、unwinder止める。unwinderは信頼できるブレーキがかかるメカニズムを備えている。unwinderの上部の棒の設置シャフトの直径は38mmである。ほどく機械のシャフトは棒テープ ロールに軸位置装置を与えられ、バッフル版は放射状の位置および伝達ピンを与えられる。unwinderに前方および逆にほどくことの機能がある。unwinderは棒テープが地面に下ることを防ぐべき装置を備えている。ほどく装置の減力剤の設置軸位置はほどく装置の縦の軸線に平行である。ほどく装置は独立した電気作動のメカニズムを備えている。
3.2送り装置の構成:

           空気の供給方法は採用され、送り速度は調節可能で、打つ機械の速度に一致させる。供給の幅は220mmよりより少しではない。棒ベルトは締め金で止めるシリンダーによって上下に締め金で止められ、材料を押すのに供給シリンダーが使用されている。締め金で止めるシリンダーは棒ベルトの表面への損害を与えない。供給の長さは0-300mmの範囲の内で任意に調節することができ調節の長さは照合番号と表示される。装填装置は供給ガイドのメカニズムおよび調節可能な棒ベルトによって安定した供給を、棒ベルトの端がねじれるとき棒ベルトの供給はまっすぐである正確さは±0.5mmを超過しないことを保障できる左右の限界のメカニズム食べ。穿孔器のスライドの装填装置にそして動きによい調整があり、与え、打ち、そしてせん断の行為は互いに干渉してはならない。装填装置に完全な、信頼できる安全装置がある。装填装置に十分な剛性率があり、高速操作の間に余分な振動を発生させるべきではない。装填装置の高さは調節可能であり、穿孔器出版物が付いている関係はしっかりしている。
3.3穿孔器出版物の構成:

            Jinfengの機械類の企業Co.、株式会社によって作り出されるOCP-80eのタイプ穿孔器出版物は80トンのわずかな圧力と、使用される。
3.4ベルト・コンベヤーの構成:

            ベルト・コンベヤーは打つ機械の下方部分で取付けられている。ベルトはリング タイプの布テープ、電気ドライブを採用する。ベルト・コンベヤーの長さは1つの端がパンチ穴から落ちる磁極片に接続することができるもう一方の端は約500mmのための装置の外側--にさらされることを保障するべきで。滑車はベルト・コンベヤーの底でコンベヤーの位置の調節を促進するために取付けられている。
巻取り機の3.5The構成:

              巻取り機は電気ギャップによって頻繁な開始のために適している材料を受け取るために運転される。打ち、せん断の後で、スクラップ テープが上限に伸びるとき、unwinderは巻き戻すことを止める。スクラップ テープが低限に下るとき、巻取り機は材料を集め始める。rewinderは巻き戻す端にベルトの速度を保障するためにスクラップ ベルトの十分な張力を保障する均衡がなければならない。巻取り機のスクラップのテープ リールの設置シャフトの直径は38mmである。巻取り機シャフトに不用なテープ リールの軸位置装置がある。棒ベルトの位置の検出センサーの位置は調節可能である。ほどく装置の減力剤の設置軸位置は荷を下す装置の縦の軸線に平行である。受信側デバイスは独立した電気作動のメカニズムを備えている。
3.5制御システム:

                電気板は機械の中で独自に取付けられ、制御のための漏出スイッチ、DCの安定性の電源、PLC、リレー、運動制御装置、等のような電力回路の部品は中取付けられている。外側への関係はコネクターおよびターミナル ブロックを使用してなされる。PLCはOMRONを採用する。送電線の天井の部品にパーホレーションがある。他の装置間のケーブルそして送風管は底でワイヤーで縛られ、配管される。
