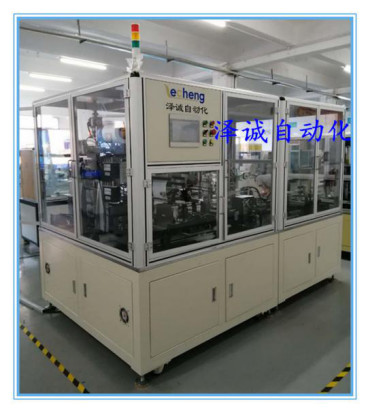

リチウム イオン電池の生産ラインフル オートの薄板になる機械
1. 装置のプロフィール:
装置機能および主義への1.1紹介:

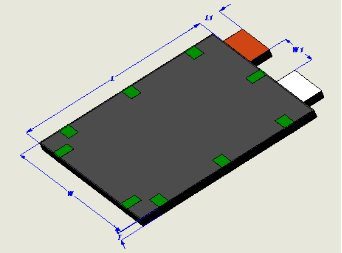

この装置は力電池の自動ラミネーション プロセスを完了し、主関数は棒シートの供給、ラミネーション、尾コイル、付着力がおよび削除含まれている。活動的なダイヤフラム縦の張力メカニズムを主要な薄板になるテーブルに、転移のローラーを通して、ほどく。主要なラミネーションのテーブルはあちこちに動くためにダイヤフラムを運転しZの形で折り、棒を置く。主要なラミネーションのプラットホームで、正確に積み重ね置く二次位置のプラットホームを通して棒のフィルムを、取る肯定的で、否定的な棒のフィルム箱からの肯定的で、否定的なマニピュレーター。部分の一定数への積み重ねの後で、排出のプラットホームに、自動尾コイル、端袋Uテープ、自動的に薄板になることを止めなさい。
2. 装置機能および技術的な変数
|
機械指定 プロジェクト |
ZCCE04A-01 | |||
| 積み重ねる速度（S/の破片）を | 1.2秒/部分 | |||
| 棒とダイヤフラム間の直線の正確さ | 中心の偏差≤±0.5mm （縦方向） | |||
| ダイヤフラムの直線の正確さへのダイヤフラム | 終わりの直線の偏差は±0.3mmよりより少なくある | |||
| 単一の破片の直線の正確さ | +/- 0.3 mm | |||
| 棒の全面的な直線の正確さ | +/- 0.5 mm | |||
| 単一セル（S）の補助完了の時間 | 単一のラップの尾巻く時間≤5s （時間を巻くことが多くの回転に集まれば）、およびラップ時間≤70s | |||
| 一度設置済み電極（h）の作業時間 | 0.5 | |||
| 薄板にされるの数 | 置くことができる | |||
| ダイヤフラムの外部委託 | 調節可能なダイヤフラム数 | |||
| 終わりの方法 | 端の覆いUテープ | |||
3. 装置の使用環境
（1）圧縮空気:0.4 | 0.8mpa （4-8kgf/cm2）、流動度:280L/min;
（2）装置の真空の条件:真空の程度:-101kp | -50kpの流動度:8L/S;
（3）吸塵:党bに装置の換気扇があり、塵取り外しインターフェイスを取っておくために;
（4）周囲温度:20 | 35℃;
（5）相対湿度:5-55% HR;
（6）環境の清潔:場所の腐食性のガス、液体無しまたは爆発性のガス;
（7）電源:単相AC220V;電圧変動は±10%よりより少しである;電源:6KVA.
