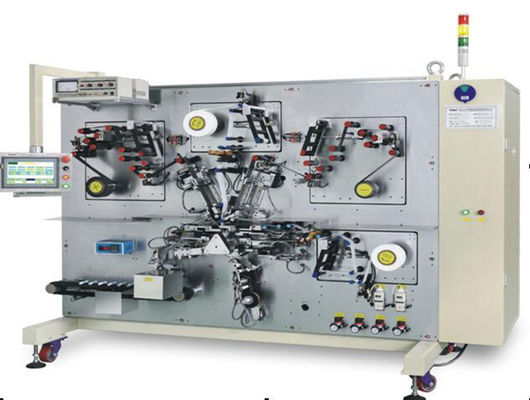

フル オートマチックの李イオン電池の製造設備電池の中心の計風装置

フル オートマチックの李イオン電池の製造設備電池の中心の計風装置

I.装置機能記述

この機械は円柱リチウム イオン電池の細胞を巻くために主に使用されます。働くプロセスは次の通りあります:肯定的で、否定的な電極の部分およびダイヤフラムは張力制御、塵取り外し装置および偏差の訂正装置を通して積極的に、それぞれ（巻く前の偏差の調整の機能と）、ダイヤフラム持っています静電気を取除くことの機能をほどかれます、巻く部分はプロセス条件に従っておよび傷もたらされ、終了テープは貼られます。完成品は、短絡の検出による熱い穴の機能によって広がることの後で自動的に消され、不良品の除去は自動巻上げプロセスを実現するコレクションのテーブルに、よいプロダクト提供されます。

1. 肯定的で、否定的な版

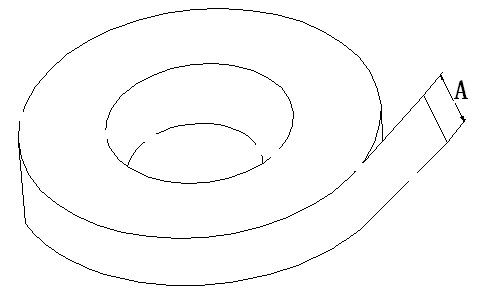

（1）広く切り開くことの許容

A:0.1mmの中では

コーティングの幅の方向の偏差

厚さ:2%の中では

曲がり、歪む波形

歪む波形無し（指の終わりの表面欠陥） （部品の磁極片のカールを断ち切った後）、

蛇行した曲がる間違い:棒の要素の長さの蛇行した曲がる間違いは0.3mm/1mよりより少しです。

（4）関係ベルトはテストのための明らかな色の赤または緑テープから成り、単一のコイルは巻上げの場所で排出されます。

（5）最終的な印:

元のスクロールとして使用される材料が使い果されるおよびターミナルの光沢が無い部品は1m以上ありますという信号。

2のダイヤフラム

（1）切断幅の許容:±0.05mmの中では

（2）曲がる波形ヘムの形の不良品の視覚判断は除外します。

（3）最終的な印:使い果される信号をするために最終に、印を付けて下さい緑か黒で印が付いていることができます。

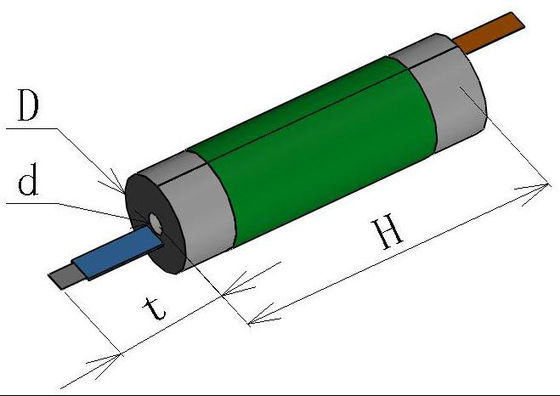

3. 指定の芯を取って下さい

指定

サイズ（mm）

直径D

16 | 32

高さH。

40 | 65

気孔の直径d

ファイは3.5です

露出される非常に耳

25以下

非常に耳数

4以下

4. 巻上げの正確さ（材料は2.1および2.2の条件を満たします）

1) ダイヤフラムの終わりのアラインメント・エラーの± 0.3mm;

2) 棒シートの端の表面のアラインメント・エラーは±0.3mmです;

3) 細胞の高さの間違いは0.6mmよりより少しです。

IV.生産能力（非装置の要因を除いて）

刃の長さが700mmよりより少しのとき、18650の生産の効率は24-26pcs/分よりより少しではないです;

26650の生産の効率は15-18pcs/分よりより少しではないです

32650の生産の効率は10-11pcs/分よりより少しではないです

プロダクト パス率:≥99%結婚されていた率≥97%

V.装置の特徴

1. 転換の位置は正確な位置の回転盤を、運転し、速度生産の絶食するためにサーボ モーターおよびディバイダーの原則を採用します;

2. 巻上げの針は風速を改善できる針を引っ張る高度の2半分の針の1側を採用します;

3. 針を変えることは非常に便利です。圧延の針は5分に変わり、普通作り出すことができます。

4. すべての部品を巻くのにスライドの柵の構造を使用し整理によく合って下さい;

5つは、16のために適します- 45-70mm間の32サイズ、適当な幅、物質的なクリップを変え、変数を変えるちょうど必要性はより便利である場合もあります。

1つは、機械滑って、より便利で、安全な燃料を補給しましたり操作;

調整2つの陽性、否定的な版、ダイヤフラムの自動にほどくことおよび、比例した弁制御による張力調整はは、セクションで張力制御することができます

8. 短絡の検出は短絡のテストの施設によってテストされます。テストおよび排出は1回以内に完了します。

9. 偏差を調整することは必要な調整方法を採用するために変わります。物質的なエッジ検出の制御方式は判断でより正確で、偏差の調整でより速い設計でより適度、です

10. 端をほどき、切る磁極片に塵取り外し装置があります;

11. 、折ること容易ではない転がりによってテープを停止して下さい;

12. 電気細胞衝突を避けるために機械材料およびベルトの伝達を採用して下さい;

13. 電気箱は巻取り機の右側にあり、削除の場所と次の働きプロシージャ間の関係は影響を受けていません;

14. 友好的なインターフェイス、容易な操作および簡単な維持。

VI.装置の構成

1) ダイヤフラムの發条仕掛（2セット）:

ダイヤフラムのコイルはダイヤフラムの内部端の表面の参照の側面によって置かれる機械拡張シャフトによって固定されます。直接運転するのにサーボ モーターがプログラム制御自動にほどくこと使用され。

2) ダイヤフラムの張力メカニズム（2セット）:

振動ローラー、低い摩擦シリンダー ドライブを採用して下さい;ダイヤフラムの静電気のエリミネーターを加えて下さい。

比例した弁を調整する精密な圧力はセクション、0-500kpaで働く張力を、張力制御することができます制御します;

3) 磁極片のほどくおよび偏差の訂正のメカニズム（2セット+ 2セット）:

棒のシート材料のコイルは機械拡張シャフトによって固定され、棒シートは燃料を補給を便利に速く作る内部の参照の側面によって置かれ。直接運転するのにサーボ モーターがプログラム制御自動にほどくこと使用され。

棒のシート材料のコイルは精密な調整センサーの信号に従って球ねじを通して調整のサーボ モーターによって、全面的な自動調整接続され、棒シートの基礎端の位置を保障します。

4) 棒シートの張力メカニズム（2セット）:

振動ローラー、低い摩擦シリンダー ドライブを採用して下さい;

比例した弁を調整する精密な圧力はセクション、0-500kpaで働く張力を、張力制御することができます制御します;

5) 磁極片の塵のブラシ装置（2セット）;

軒桁の移動のルートは両面の塵のクリーニング装置が装備されています電池細胞に塵が吸われることを防ぐために。

6) 棒の切抜き装置（2セット）;

シリンダーは磁極片を切、磁極片の端は鉛ねじによって巻く部分に導かれます。

ポーランド人の鉛および棒の発表会のマッチ、安定した速度、正確な位置、損傷の棒無し;ポール ポジションの間違い±1mm

7) 棒の切断装置（2セット）、

ポーランド人の切断は棒の平らな端を保障するためにはさみを採用します;

ぎざぎざを0.03mm以下保障して下さい;カッターの有効な生命は≥2百万回です

8) 巻上げ装置（1セット）:

巻上げの針は風速を改善でき、装置の宇宙を節約する高度の2半分の針の1側のデッサン方法を採用します。

巻上げの針は二重側面サポート構造を、伝達安定しています、保証します巻上げの収穫を採用します;巻く針は≤0.10mm張力の場合には脈動します

巻上げモーターは比較的固定であり、装置をより安定したようにする力はギヤ システムを通した巻上げの針に移ります。

針が付いている混乱の穴の機能を加えて下さい

9) 転位装置（1セット）:

転換の位置は回転盤を運転するためにサーボ モーターおよびディバイダーの原則を採用します。

場所に装置の信頼できる操作を保障する電源切れの機能がおよび自動閉鎖はあります。

ダイヤフラムは山のカッターによって切られました。

11) 付着力装置（1セット）:

圧延方法を採用して下さい、広いベルト、容易ではないよい安定性を、ベルトを折ること付けるために合わせて下さい;

12) 装置（1セット）の削除:

材料を切るために電気細胞を握るのに機械手を使用する方法はぶつかるために電気細胞を避けます;

マニピュレーターの振子、伸張、爪および他の行為のベルト・コンベヤー ラインの自動電池の完了を達成して下さい;

13) 装置（1セット）を運ぶ完成品:

lapped測定のメカニズムは効果的に誤った判断を減らす短絡を測定するために採用されます。テストの後で短絡の排出を加えて下さい

、棒の行方不明の耳、不完全な磁極片ショートさせれば他の不適当なプロダクトはスクラップ箱に取除かれます;

修飾された細胞はベルトによって収集のテーブルに運ばれます;

14) 制御システム（1セット）;

中国操作インターフェイス、友好的なインターフェイス、簡単な操作;

警報システムは完全で、自己診断の機能があります。

それに棒の切れのカッターの切断の計算、前もって調整された時を超過するための生産の計算および警報の機能があります。

支持設備

1) 全面的なサイズ:2400L*1500W*2100H （を含むマン・マシン棒を滑らせる）

2) 電源:単相AC220V 50AHZ力:10KW

3) 装置の重量:3000kg

4) 必要な空気源:5~7 KGF /cm、100つのl /分;

5) 非腐食性のガス、液体および爆発性のガス。

6) 吹く部分は空気源の三重項から分かれています。

7) 装置の騒音はtj36-79産業企業の設計および衛生学の標準の条件を満たさなければなり騒音は80dB （a） （国民の標準gb3096-82）を超過しません。装置の騒音は装置からの1mの間隔で測定され、遊んでいる操作の間に75dBおよび切断およびローディングの間に85dBより大きくないです。

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
