円柱李イオン電池の製造設備の液体の充填機

円柱李イオン電池の製造設備の液体の充填機

1.1. 装置の名前:線形注入機械

1.2. 装置モデル:jxy-z0508-p288

1.3. 装置の塗布:円柱電池の液体の注入のプロシージャ

1.4. 液体の注入方法:5倍の液体の注入、静的な8回

1.5. 液体の注入ポンプの精密:円形±0.025g/

1.6. 装置容量:30,000/10h （2500mah）は電池容量およびプロセスによって、実際の容量定められます。

1.7. 装置のサイズ:11763mmX 120mm x 1753mm （長さXの幅Xの高さ）

1.8. 装置の資格率:99%

1.9. 装置の連続した率:98%

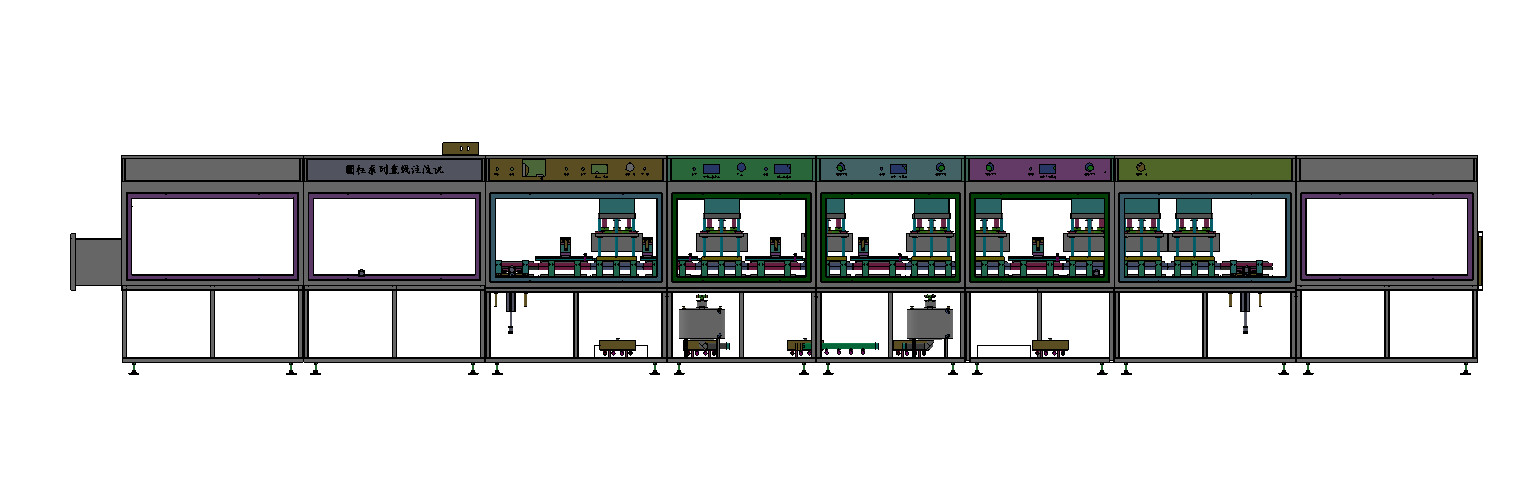

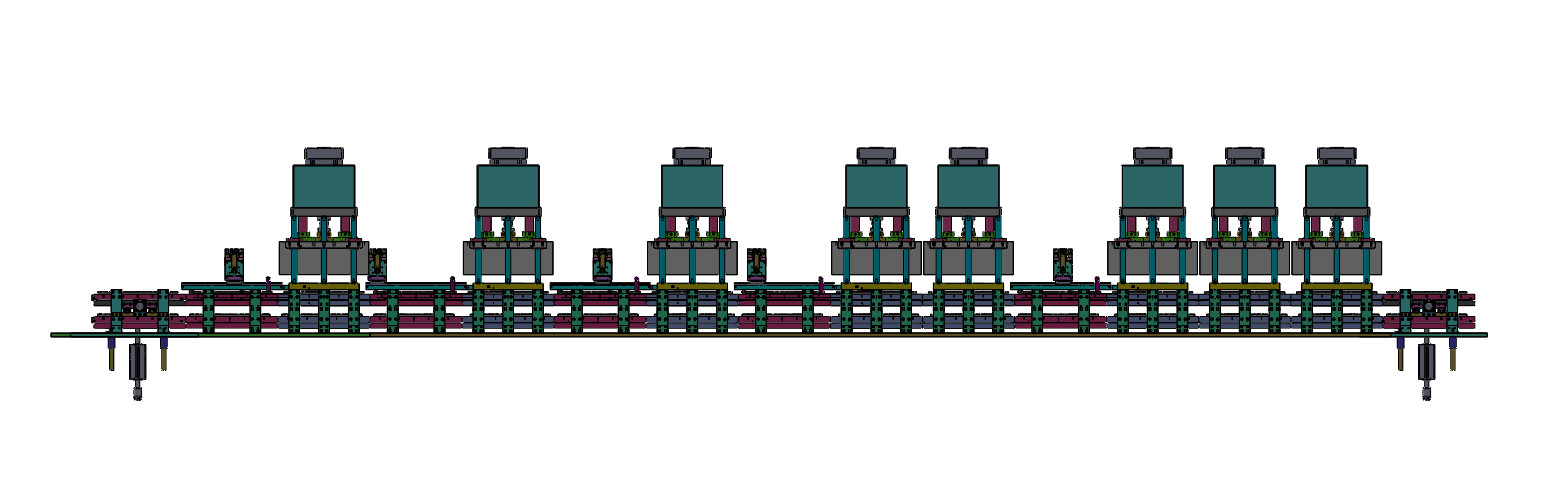

2. 液体の注入の単位および流れの図式的な図表:

3. 電池の皿に電池を手動で入れて下さい（モデル18は4-6人が作動するように要求します）。注入の位置に液体を置いた後、装置は自動的に液体の注入および真空を完了し、4.timesのための液体の注入および8回のための真空を循環するために次のプロセスに、参加します。

5. 真空槽の圧力抵抗:真空は-90kpaに達し圧力は0.4-0.5mpaに達することができます。真空および圧力は分野プロセスに従って置かれます。

6. 仕事のプロセス記述:

6.1は電池を焼き、オーブンからの取ります。手動で皿ごとの288の電池が付いている液体の注入の皿に電池を入れて下さい。

位置のための注入器に電池の皿を入れて下さい、（注入器の限界のブロックを置く）

6.2は開始スイッチを押し、設置済み電池は移動装置を通した指名場所に注入されます。完了に、電池は次の場所に移ります、真空はポンプでくまれ、静的な周期は置かれます。完了の後で、電池は次の場所に注入されます。

全注入の完了の後の6.3は帰りシリンダーによって上の物質的な場所に戻って、手動で皿の電池を、皿押されます、電池入れます次のプロシージャを取ります;

6.4は操作のパネル作動しが便利、やすい装置の状態はリアルタイムに表示されますタッチ画面の形態を採用し。

6.5Note:真空の時間および永続的な時間は状態に従って置くことができます;

7. 機器構成:

8. 現地の環境、取付けおよびダバッギング

8.1. 周囲温度:党aの工場環境によって定められます;

8.2相対湿度:乾いた空気は党aによって提供されます;

8.3電源:単相220V、50HZの3KW電圧変動範囲:+10% |--10%;

8.4圧縮空気:乾燥の後、ろ過および圧力安定:出口圧力は5.0kg/cm2より大きいです;

8.5の真空の源:真空ポンプ10 l/s、-90kpaの上で、かパイプラインの真空（-90kpaの上で）;

8.6窒素:≥ 0.4mpa、30L/分

8.7乾燥したガス:≤400Pa （流動度は-40℃ですのより低いの下に約15mの露点ありますよりよいの）

（顧客によって提供されて）

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
