1の装置の記述:

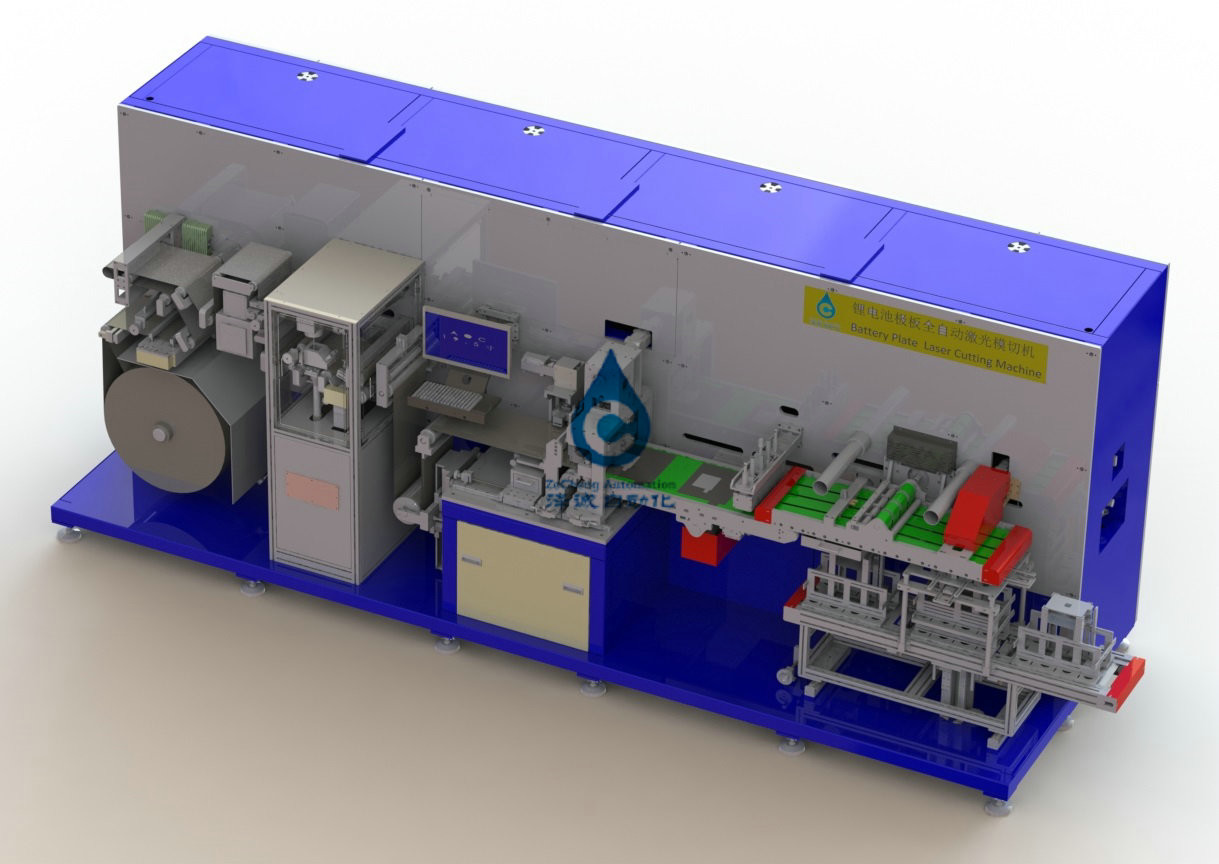

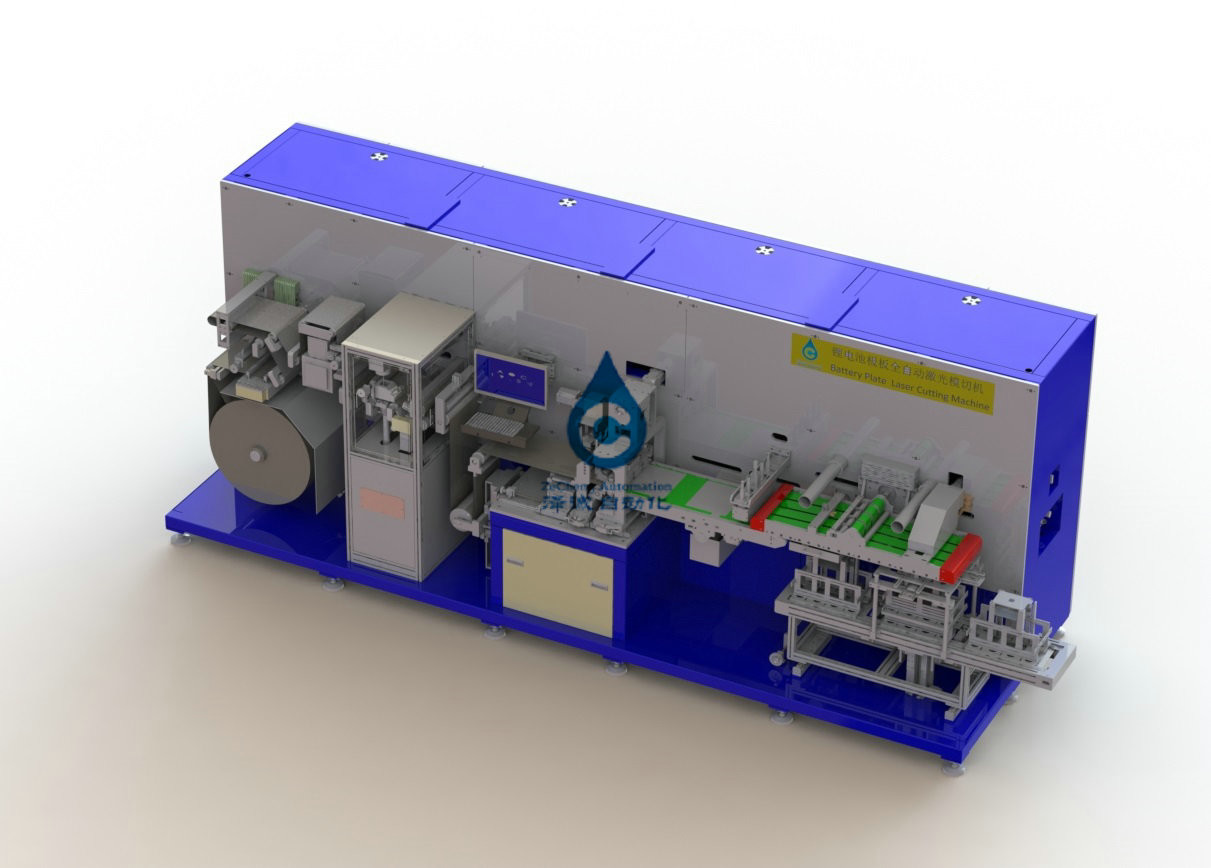

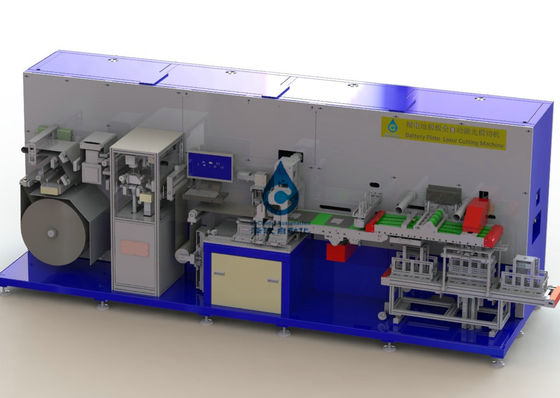

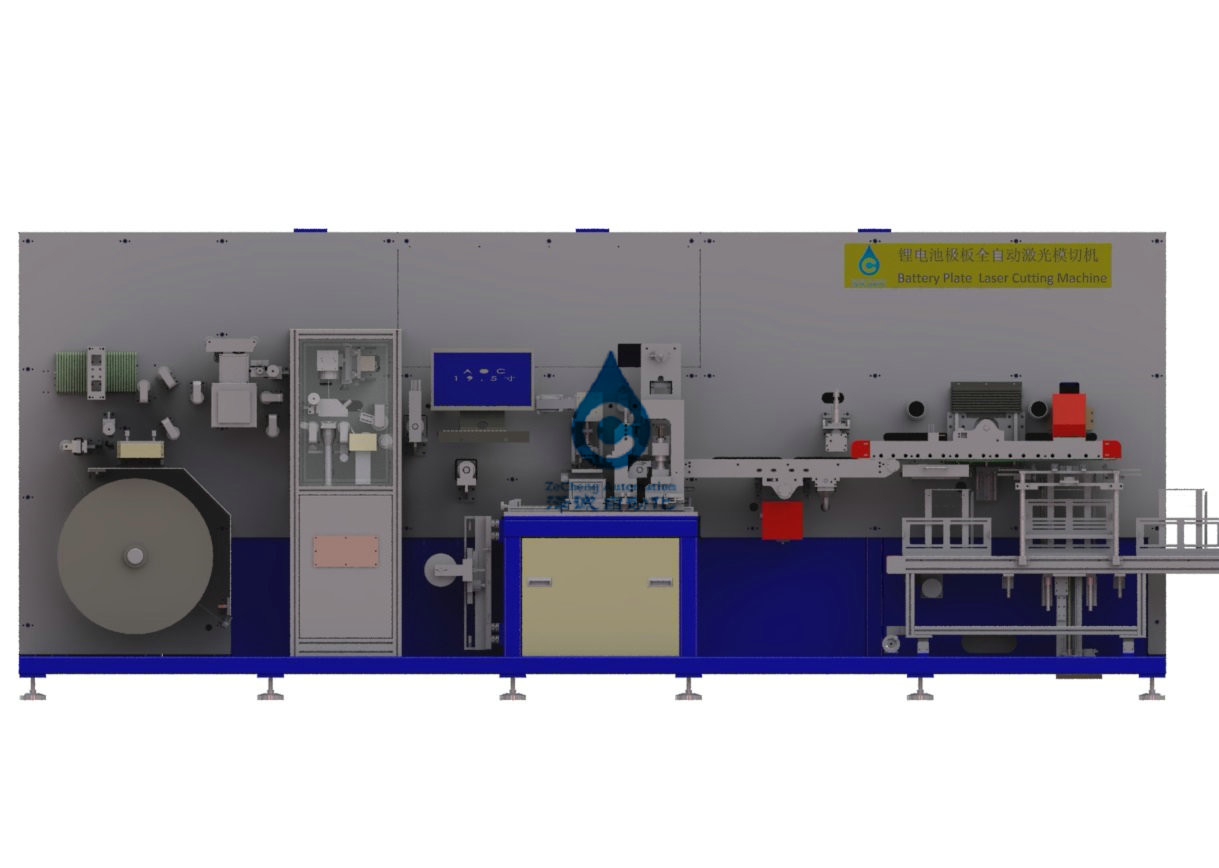

1.1装置のプロフィール:この装置は薄板にされたリチウム イオン電池のプロセスをスライスするレーザーの破片を完了し、単一の破片に連続的なコイル材料を切ります。装置に取付けられている膨脹可能なシャフトを転がす人工的なロール棒は単一の磁極片の塵取り外しに単一の磁極片にレーザーの切断の版の位置に張力制御システムを通して装置自動的に自動調節を続けていくために圧延プロセスのメカニズムを調整する容積を置き磁極片の張力を、サーボ機構運ばれます、レーザーです非常にシートのための刃物との位置を切る耳の切断の形成割り込んでいました、そして、CCDの検出の版の表面質および次元によって、悪いプロダクト制御します不用な箱に、不適格な材料送られました物質的な収集箱に落とされました。
装置の適応の2、規模および技術的な変数
2.1は適応性がある材料の指定次の通りあります:
|
項目指定
|
ZCCE03A-00 | ||
| 材料仕様書 | 磁極片 | 長さ（mm） | コイル |
| 幅/許容（mm） | 100~300/0.2 | ||
| 厚さ/許容（mm） | 0.05~0.25/0.005 | ||
| 大口径（mm） | φ650 | ||
| 内部の直径（mm） | φ152.4mm （6"） | ||
| コイルの最高重量 | 250Kg | ||
装置の3、技術的な変数および機能:
3.1装置技術的な変数:
|
指定 項目 |
技術的な変数 |
| 効率 | >120ppm |
| ポーランド人の幅Wの範囲/精密 | 80-250mm/±0.2mm |
| ポーランド人の高さHの範囲/正確さ | 100-280mm/±0.2mm |
| 北極の耳の肩の幅Dtの範囲/正確さ | 5-50mm/±0.25mm |
| 北極の耳の幅の重量の範囲/正確さ | 10-100mm/±0.2mm |
| 北極の耳の高さHtの範囲/正確さ | 10-30mm/±0.5mm （入って来る材料のサイズに従って） |
| ハードウェア型の総生命 | >100000時間 |
| 穀物率（装置だけによって引き起こされる失敗） | ≥98% |
| 修飾された率（不完全な入って来る材料を除いて） | ≥99.5% |
装置の4つの外のり寸法:
全面的なサイズ（mm）:長さ*幅*高さ7500*1780*2395 （を含む保護カバーおよび掃除機）装置の重量:6500KG
5の装置のオペレーティング環境
5.1. 電源:三相380V;電圧変動は±10%よりより少しです;装置の最高力は16kwです;
5.2. ガスの条件:空気源圧力（圧縮空気） > 6 kg/cm2の乾燥する最高の消費50L/分;
5.3. 装置の総重量:6500kg;
5.4. 植物の床軸受け:> 800kg/㎡;
5.5. 周囲温度:20 | 35℃;
5.6. 相対湿度:5 | 55% HR;
5.7. オペレーティング環境の条件:環境の清潔はより少しにより100,000ではないし、場所に腐食性のガス、液体または爆発性のガスがありません;
