1. 装置のために適したプロダクトおよび材料

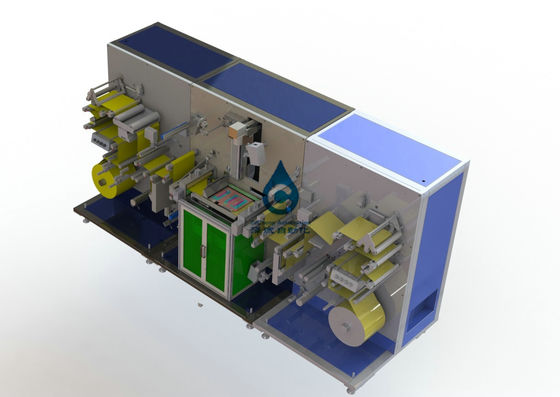

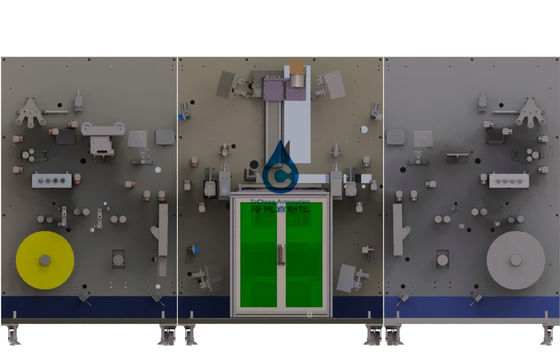

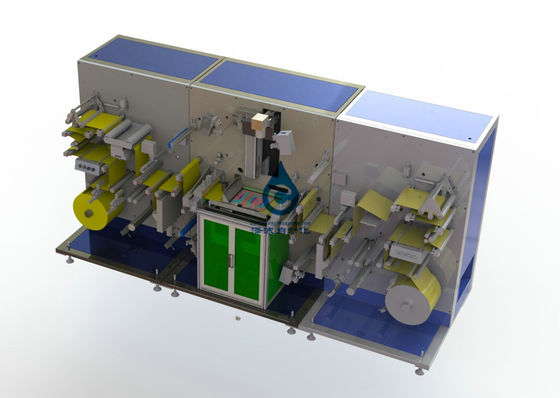

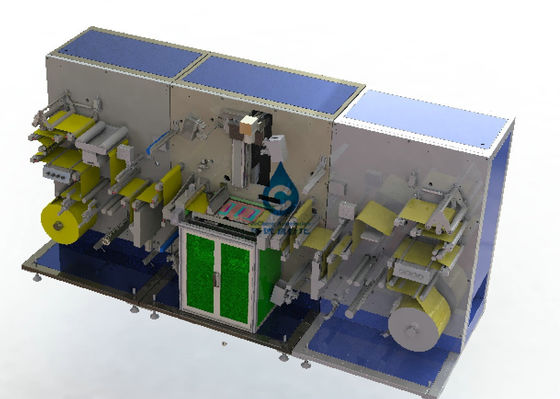

1.1. 装置はリチウム イオン電池の棒の切れレーザーの棒の切断の耳のラミネーションまたは巻上げプロセスを完了します。装置に取付けられている膨脹可能なシャフトを転がす人工的なロール棒はレーザーの切断の版の位置に張力制御システムを通して装置自動的に自動調節を続けていくために圧延プロセスのメカニズムを調整する容積を置き磁極片の張力を、サーボ機構運ばれます、レーザーです非常にロゴを付けるためにCCDの検出の版の表面質および次元によって切れる耳の形成欠陥の位置制御します;
| 材料 |
供給 方法 |
物質的なシート長さ（mm） | 物質的な幅（mm） | 物質的のの厚さ（μm） |
大口径 （mm） |
内部の直径 （mm） |
||
| サイズの範囲 | サイズの範囲 | 許容 | サイズの範囲 | 許容 | ||||
| 肯定的な版 | コイル | --- | 100-300 | 0.1 | 100~280; | 3 | φ400 | φ76.2 |
| 陰極の版 | コイル | --- | 100-300 | 0.1 | 100~280 | 3 | φ400 | φ76.2 |
1.3の物質的な条件
1.3.1. 棒シートの巻き戻す間違いは±1mmよりより少しです
1.3.2は棒シートの蛇行の曲がる間違い0.3mm/mよりより少しです
1.3.3は棒の切れの厚さの相違5umよりより少しです
2. 装置の外のり寸法:
2.1全面的なサイズ:W3800×H2000×D1400 （参照のために）
2.2. 装置の重量:2000Kg;
3の技術的な変数
3.1のシートのコイルの物質的な供給の自動修正;間違いの調整:+/- 0.1 mm
3.2の自動調節、自動巻上げ、巻上げの間違いは+/- 1.0 mmです;
3.3のレーザーのカット シートは非常に耳、自動的に棒の間隔を調節できますでした。ぎざぎざの高さを切ることは0.005 mmの非常に耳の切断の位置誤差よりより少しでした後:+/- 0.2 mmの棒の耳の間違いのサイズよりより少し:+/- 0の。2つのmm
3.4、速度を切ります:800-1200mm/s
3.5の自動張力、調節可能な0.1-1.5Kgの張力制御;相対誤差は5%です。
3.6は、CCDの点検棒の品質関数の位置および自動分類の位置を確保します;
3.7のブラシの粉、塵の吸収機能;
3.8、自動ごみ収集および切断機能;
4の装置の労働条件のための条件
4.1の電源:単相AC220V 3.8kvaの電圧変動範囲:± 10%;
4.2の圧縮空気:0.4-0.6mpa;
4.3の周囲温度:20-35℃;
4.4の相対湿度:30-55% HR;
4.5は、環境の清潔100,000より低くないです;
4.6の腐食性のガス無し、液体、場所の爆発性のガス。
