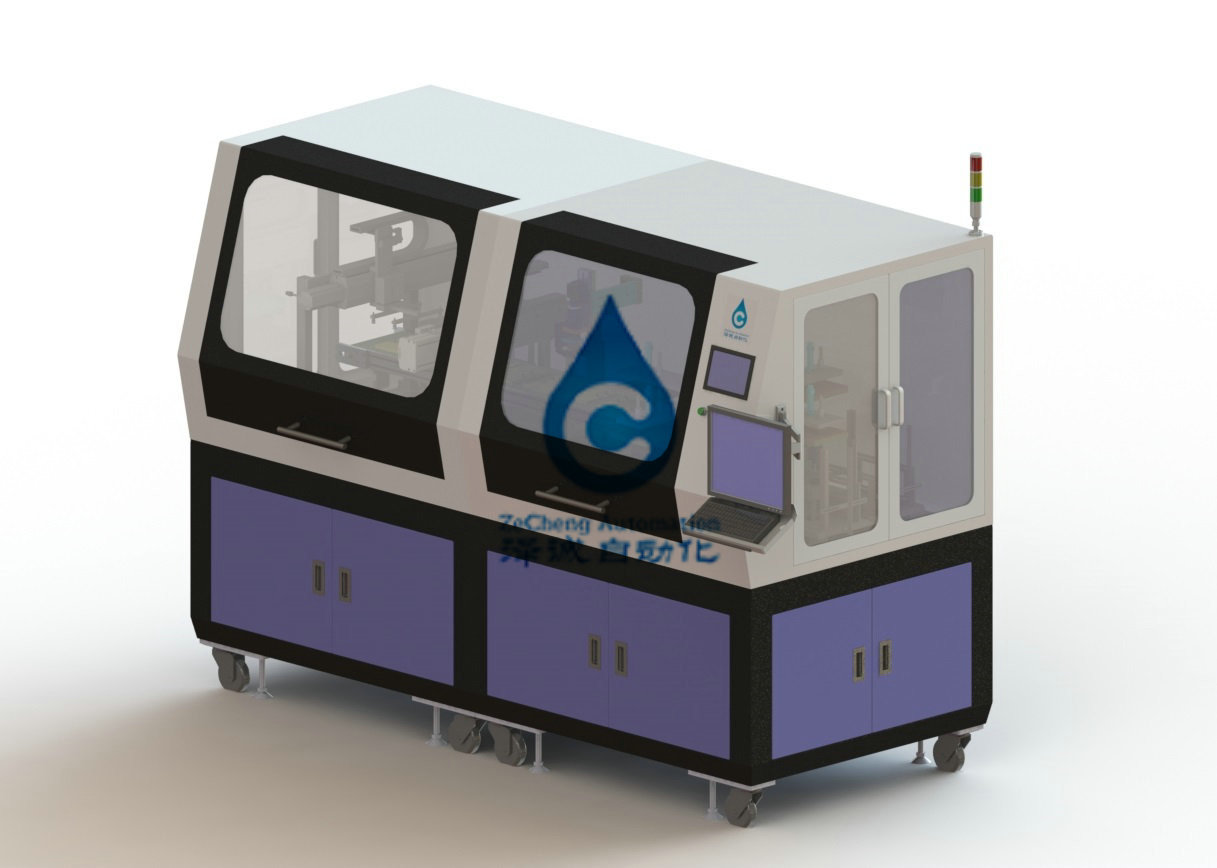

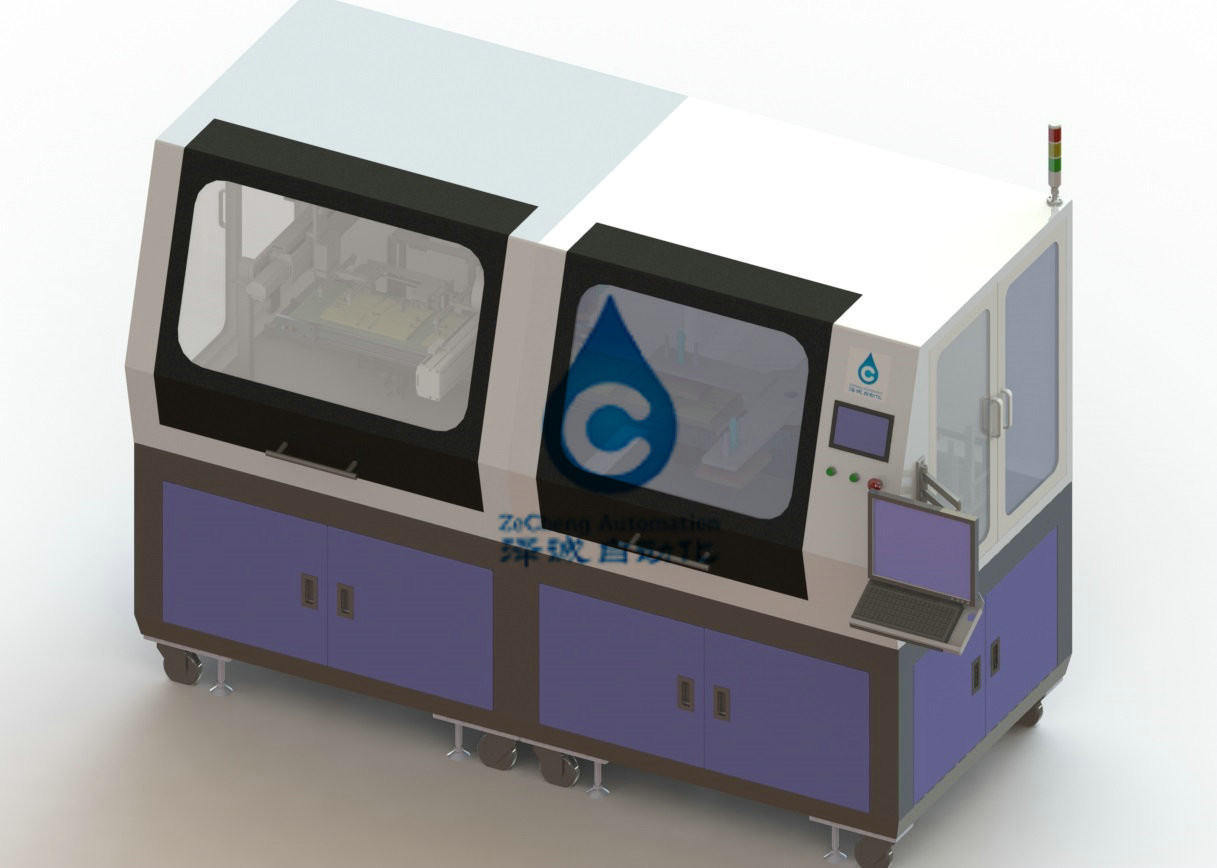

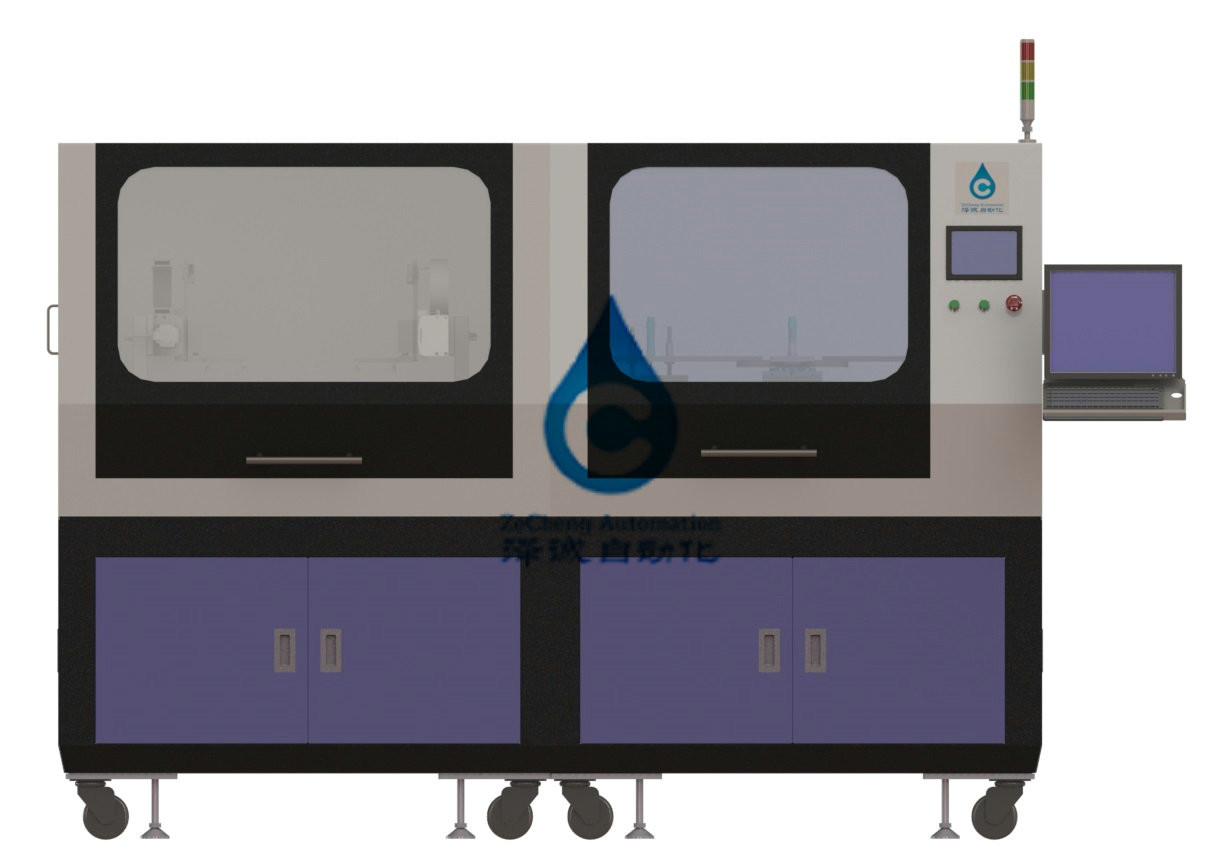

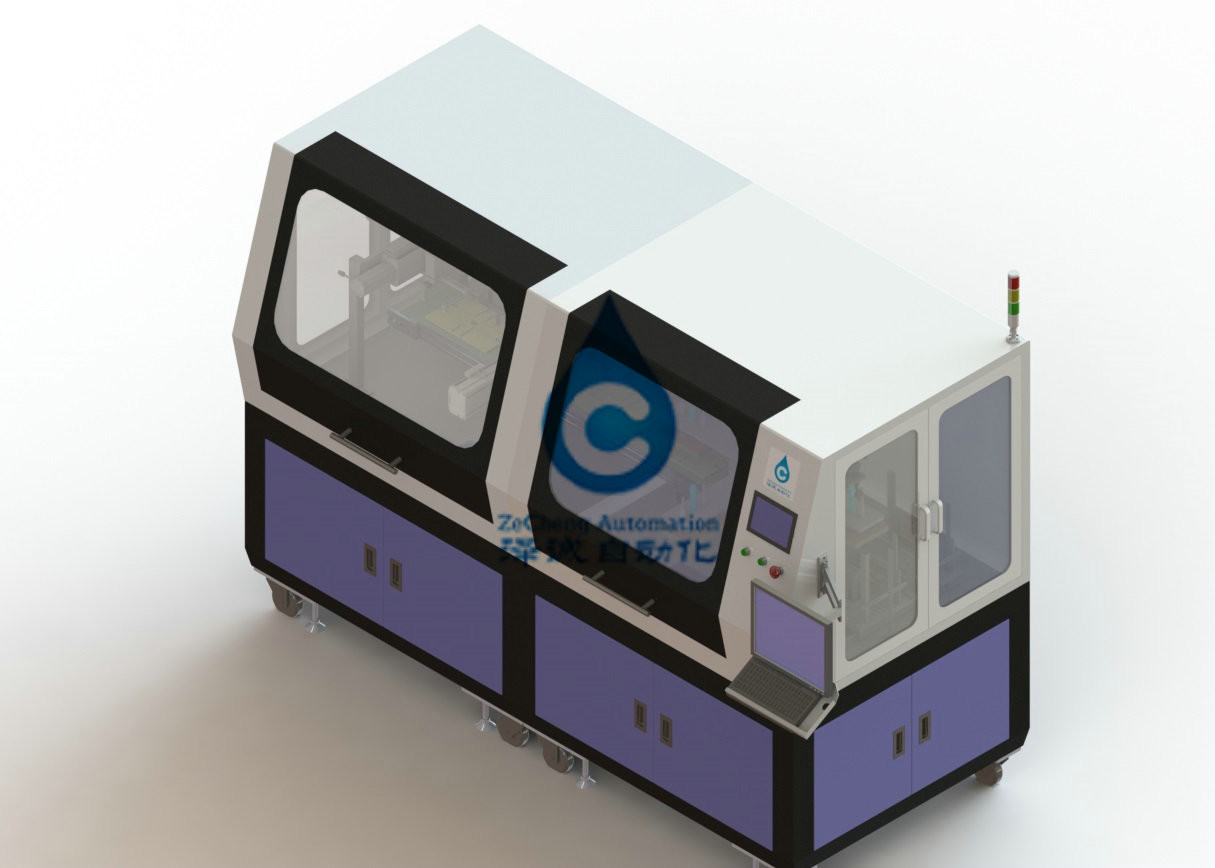

1の電池の電極のための質の点検機械の設計の品質:
1.1. この装置はリチウム電池、リチウム鉄の隣酸塩電池、リチウム鉄電池、ニッケル カドミウム電池、ニッケル亜鉛電池、ニッケル・鉄電池、極度のコンデンサーのために適して、他の新しいエネルギー電池の磁極片の表面質の検出に、CCDイメージ投射主義を使用して、粉、傷、ひび、表面質の電池の棒選ばれる見本抽出シート箱の修飾されたプロダクトによって集められる材料のような問題があります。
2の装置の技術的な変数
|
機械指定 項目 |
ZCCF02A |
| 真空 | ≤-88KPa |
| 総力（kw） | AC220V、50HZ 3KW |
| 正常な作動力（kw） | AC220V、50HZ 2KW |
| 重量 | 1.5T |
| 装置回転率 | 95% |
| 装置のパス率 | 99.5% |
3 CCDの棒の切れの検出システム:CCDイメージ投射システムは電池の棒の切れを検出するために採用されます。検出の内容は次の通りです。
4の主要な装置の部品
この装置は主に棒の表面の写真を撮るのにCCDイメージ投射主義を使用し標準的な棒と修飾されるかどうか判断するために比較します。棒がないとき、物質的な箱は自動的に転換することができます。マニピュレーターは物質的な箱から棒シートを吸い、90度回します。CCDは棒シートの底を検出し、90度回します。修飾されたプロダクトは不用な箱への不適当なプロダクト自動的に物質的な箱に排出の場所に、修飾されたプロダクト送られる検出の後で上記の検出の場所にコンベヤー ベルトで、動き続けます。
5. 環境要求事項
次のエネルギー媒体を提供して下さい
5.1電源
5.1.1電圧AC220V± 10%
5.1.2の頻度50 hz + 1つのhz
5.2. 温度:5-35℃Storage温度:0-40℃
5.3. 空気源:0.4-0.6mpa
5.4湿気30-80%はしかし露が降りるべきではないです。
5.5はそこに場所の腐食性のガス、液体または爆発性のガスではないです
5.6装置色の条件:党aによって提供される色の版か色数に従ってコンピュータは白いです。
