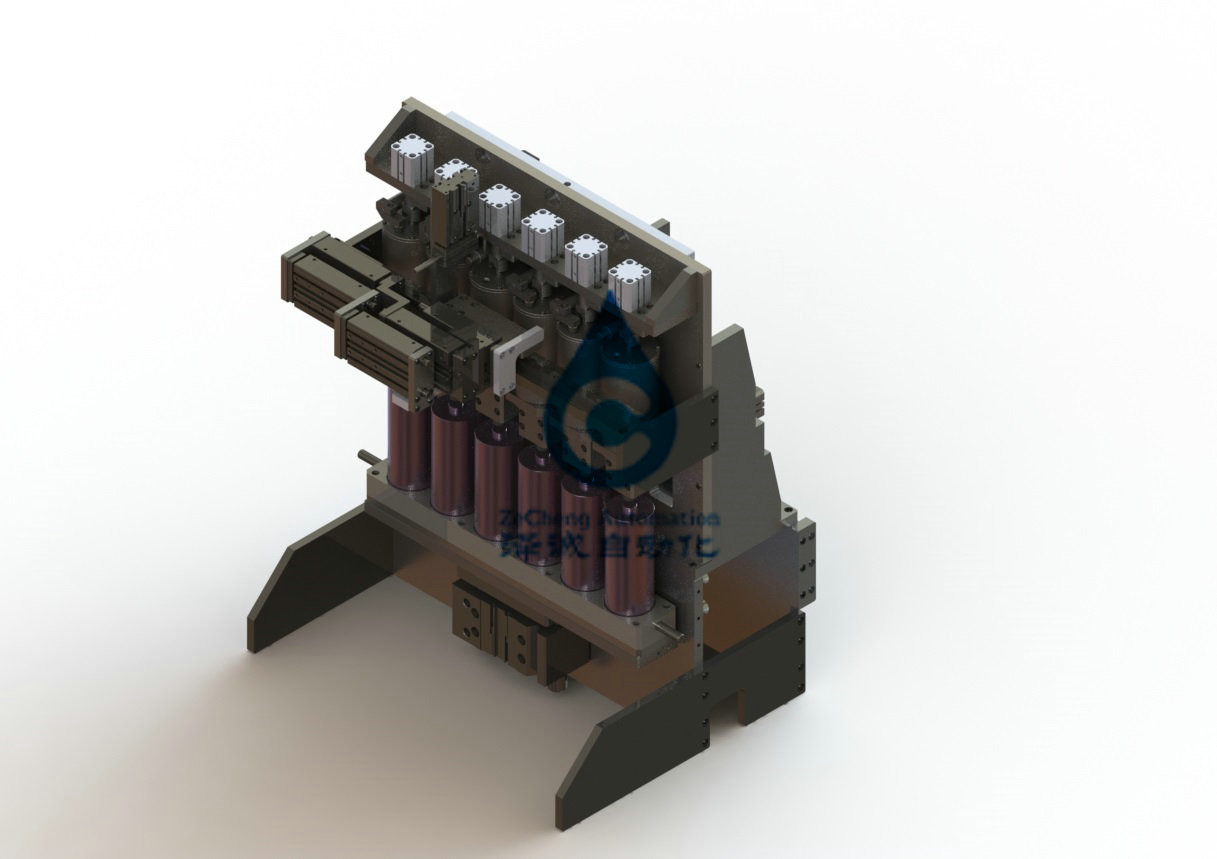

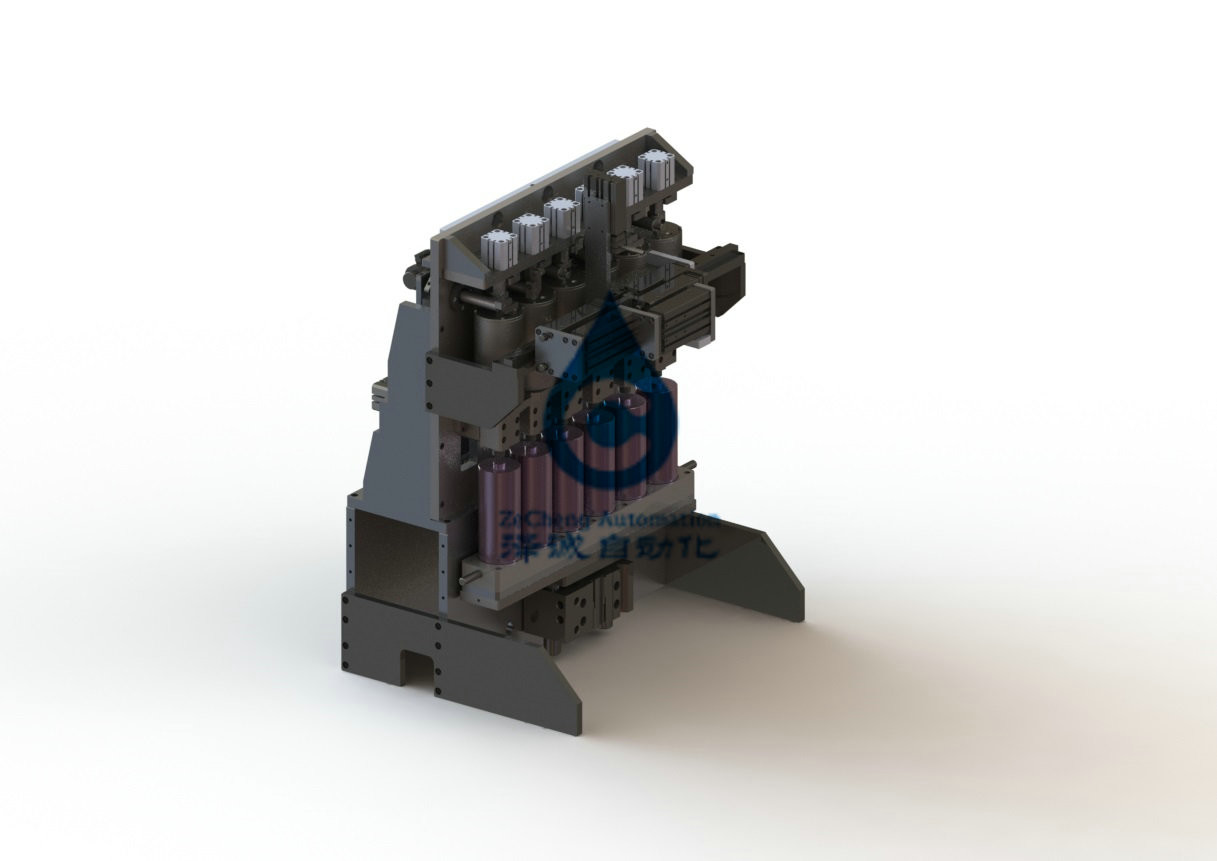

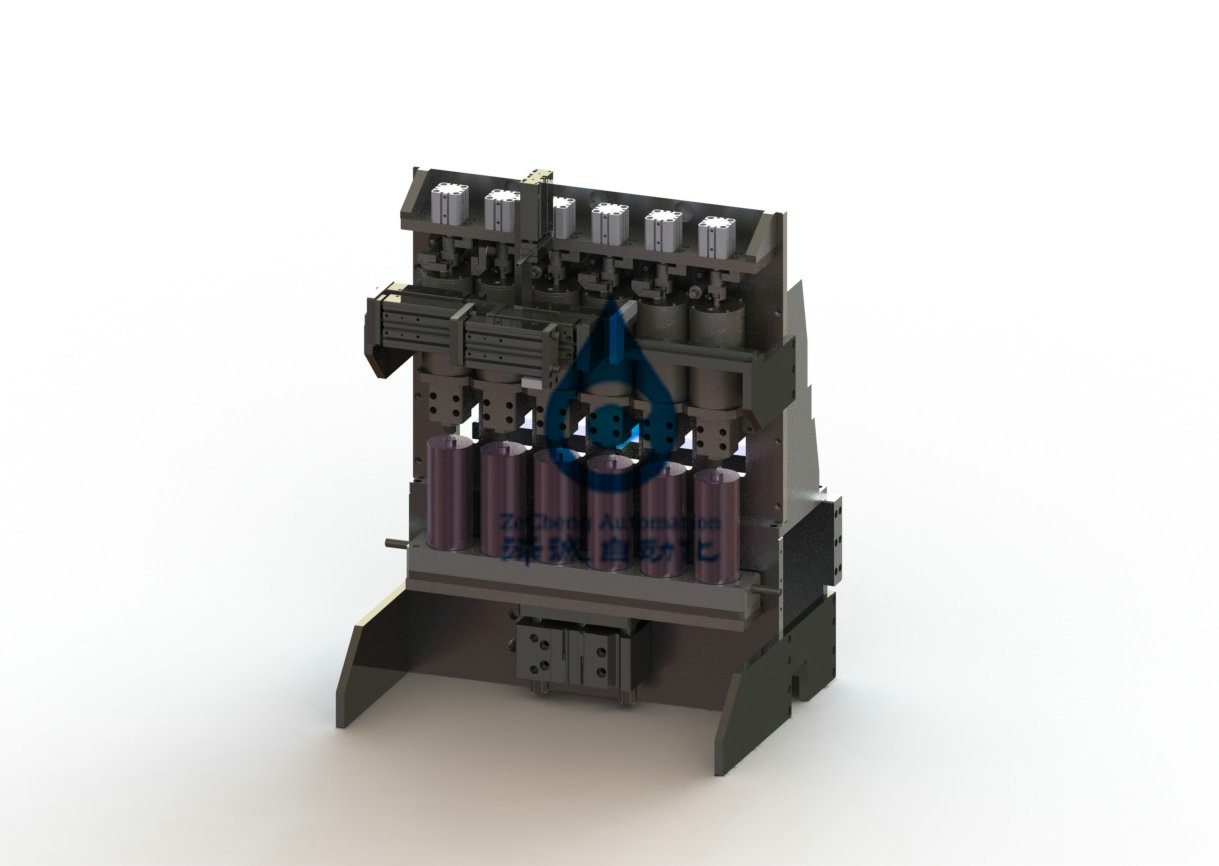

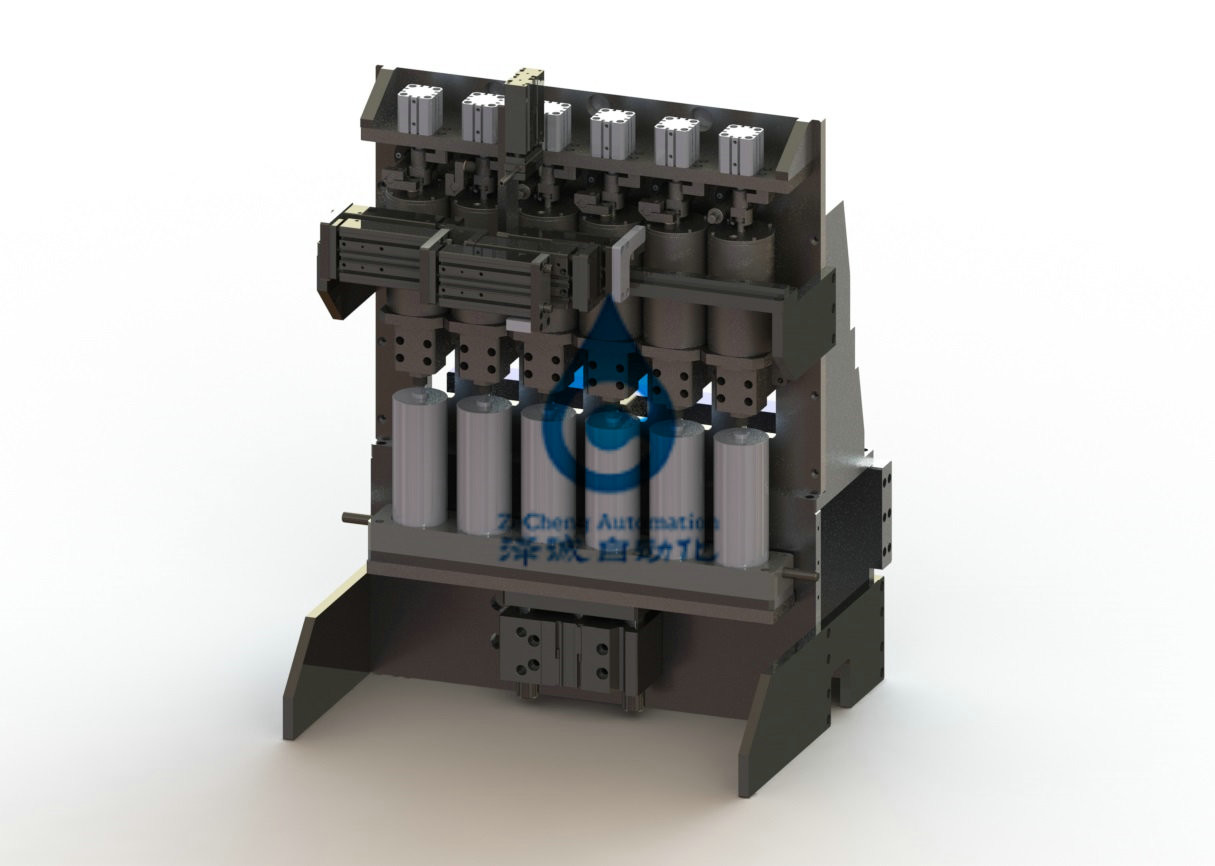

リチウム電池の生産ライン極度のコンデンサーの液体の充填機

リチウム電池の生産ライン極度のコンデンサーの液体の充填機

1. 装置は要求者のultracapacitorおよび自動データ記録の電解物の注入のために使用されます。
2.1.1直径:60mm;L = 40のmmから170のmm

2.1.2の液体注入の穴:3.3mm;

2.1.3電解物:電気分解の塩と支払能力があるアセトニトリル。

2.2。ゴム製プラグのサイズ:3.3mmの材料EPDM。

2.3。液体の注入の前のプロダクトの重量:Max350g;

3.プロセス条件および変数

3.1。真空の注入方法は採用され、次の通りプロセスはあります:コンデンサーの→の真空の程度の真空の抽出は50Pa→電解物の注入の→の地位に達します

3.2。液体の注入の容積0-200gは調節することができます。

3.3。液体の注入の正確さ±1g

3.4。液体の注入効率:≥1.5 PPM （受諾の標準:3000）

3.5。液体の注入の容積CPK > 1.0

4. 装置条件

4.1。それにポンプでくむ真空の機能電解物の量的な注入があり、圧力急速な注入機能が選ぶことができ、圧力が置くことができる急速な注入に圧力をかけます

4.2。最低の真空管の直径は12mmよりより少しではないし、主要な管は25mmよりより少しではないです

4.3。真空管はプロダクト、ない電解物の部品と接触してだけあります。

4.4。電解物が高圧ガスと、各注入の後で、全注入システムを結晶させて容易自動的にきれいになるであるので。

4.5。装置の全面的なシーリング性能はよく、漏出率は≤1×10-6 mbar*l/s.であるように要求されます。シーリング効果は実際の液体の注入の効果によって評価されます。

4.6。装置はグローブ ボックスで作動します。グローブ ボックスの高さは実際のスペースに応じてあります。

4.7。操作の条件:装置の手動供給の液体の注入の穴、自動真空、液体の注入、液体の注入の後の手動供給の直線。

液体の注入の穴の4.7.1装置の手動供給および直線:操作プロセスは置く工具細工を採用しコンデンサーの出現および液体注入の穴は損なうことができません

4.7.2自動真空の注入:

4.7.2.1の精密な紡糸ポンプはコンデンサーの液体の注入のために使用されます、液体の注入量は0から200gに調節可能であり、液体の注入の精密は±0.5gであるために保証されます;

液体の注入システムが液体の貯蔵の緩衝タンクを（グローブ ボックスの外で）、電解物の液体レベル与えられる4.7.2.2は目に見え、圧力は一定した保たれます。液体の貯蔵の緩衝タンクの容量は2リットル以下ではないです。

液体の注入が選ぶことができる前に4.7.2.3は達されるべき真空の程度-100-10kpa任意です。

4.7.2.4は液体の注入の間に電解物吹きかかりませんし、漏りません。

4.7.3調節可能で永続的な時間:注入の時間を減らすためには、装置は加圧急速な注入の機能を保ちます。

液体の注入の後で消す4.7.4マニュアル:負荷および荷を下すことのために簡単そして便利

4.7.5に装置液体の注入の容積に一致できる自動重量を量ることを倍増する重量を量り、読むqrコードの機能がありEXCELに出力され、貯えることができます。第2重量を量ることが条件を満たさなければ装置は自動的に軽い警報鳴り、自動的に間違いを防ぎます。手動クリーニングの後で、次の電池はEXCELの出力の赤と重量を量られ、印が付いています。

4.8の他の性能要件

装置の4.8.1のすべての空気標準的な部はメートル法でMPaおよびKPaのバロメーターそして真空ゲージを使用します。

4.8.2適度な装置構造の設計、場所操作は互いに影響を与えません。

装置の液体の注入プロセスの間の4.8.3が、電解物はねかけない注意しません。装置で使用される材料は電解物（ノートに防蝕でなければなりません:支払能力があるアセトニトリル）。特に、液体の注入区域は透明な防蝕材料を使用するべきです。

4.8.4は装置の出現きれい、美しく作動し易いです。

4.8.5は装置安定しま、信頼できま、そして維持し易く、修理し易いです。

装置の操作の間の4.8.6は、コンデンサーの表面の傷のような欠陥引き起こされません。

4.8.7は電解物をろ過し、真空ポンプを保護するのに使用されている電解物フィルター装置が真空管の部分装備されています。

4.8.8真空管のコネクターは真空ポンプによって一致します

4.8.9はグローブ ボックスの電子部品をできる限り減らし、電気制御を用いる部分は反爆発および反腐食の保護機能がなければなりません

装置の4.8.10取り替えはグローブ ボックスの容易な操作のために部品

4.8.11に装置状態を表示できる左上のコーナーで装置3色の表示燈があります、

4.8.12装置はグローブ ボックス（パイプライン、回路、インターフェイス、等の特定の条件）によって接続されます

4.8.13の機器構成の条件:装置のタッチ画面はkunlunのtongtaiのブランドであり、PLCはOMRON、三菱または松下電器産業のブランドです。SMCを使用して空気の部品。
5.装置の労働条件

5.1電源:三相五線式システム:単相AC220Vの電圧変動範囲:± 10%;

5.2。圧縮空気:0.4-0.6mpa;

5.3の周囲温度:20-35℃;

5.4。相対湿度:30-55% HR;

5.5はそこに場所の腐食性のガス、液体または爆発性のガスではないです。
6.構成紹介

5. 協同の責任
1。新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2.機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3.売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
