リチウム電池の製造設備の単一のドアの理性的な呼吸の真空のオーブン
1. 機能記述:zc-zd3オーブンに内部ステンレス鋼および各スタジオの仕事が独自にあります。自動循環モードの暖房、掃除機をかけるおよび通気の仕事。各々の働くセクションの時はタッチ画面によって置かれます。オーブンはPLCの制御システム、タッチ画面操作、送風暖房、熱放散を採用します。加熱時間は不足分、熱放散の時間速いです、圧力保存の効果よいですです。加熱法:熱放射、熱伝導、熱交換、熱対流
2のプロセス例:（呼吸のタイプ:エア エア空気…ずっと）
タッチ画面によって、乾いた空気および他の変数ポンプでくむの設定を通してオーブンの暖房、加熱時間/温度、真空PLCは自動的に次の機能を完了します:ポンプ→の永続的な→の乾いた空気の満ちる→の真空のポンプ→の永続的な→の乾いた空気の詰物（繰り返された周期）に掃除機をかけて下さい;過熱および超音波警報システムは自動的に暖房ボディを切ることができます。操作プロセスは顧客の実際の条件に従って置くことができます
3. オーブンの構造:
1) 装置は出現で美しい構造で密集し、適度で、少しスペースを占めます。
2) 装置は作動しやすいです専門職業教育は要求されないし、労働者は容易にそれを習得できます。
3) 装置はテキストの制御弁、ポンプでくむ真空を採用し、高性能がある窒素の詰物は人員を救い、よい製品性能を提供します。
4) 装置は上部の、中間およびより低い層3つ、3mmの304ステンレス鋼はさみ金、強い耐食性、単一のドアの単独制御に互いに影響を与えないで、厚く分けられます。
5) 装置は容易に動かすことができる普遍的な移動足車が装置が移るとき装備されています。
6) 装置は304ステンレス鋼の暖房の管のコイルの内部の暖房のタイプを、温度調整です均一、装置です80℃、100℃、120℃および他の温度モニタリング ポイント工場の前に温度を監視するためにように均一であるずっと別の時間の各装置の温度採用します。
7) 装置はシリコーン ゴムのシールのストリップと密封され、ドアは15mmの厚い強くされたガラスから成っています。各ドアは観察窓と設計されています。
8) 循環ファン システムは背部にあります。
4. 装置の技術的な変数:
1) オーブンの温度:室温| 150℃ （置くことができます）。
2) オーブンの全体寸法:1280 x 1140 x 1900のmm
3) タンク指定:660 （幅） ×750 （深さ） × 330 （高さ） mm。
4) 定常電圧:380V/ACの単一箱回路制御。
5) オーブンの総力:8KW.
6) タンク温度の間違い:±2℃ （負荷無し）。
7) 加熱時間:正価格販売中心の温度安定のための1時間。
8) 表面温度:装置が120℃で働く時、表面≤40℃。
9) 主要な暖房の温度調整:1℃内の表示温度の間違い。
10) 主要な暖房のヒート コントロール:熱するとき、安全スイッチは150℃に置かれます。
11) 装置が工場を去る、タンクおよび表示温度は±2℃の内で管理されます前にタンクの中の8ポイントで温度の均等性を点検すれば。
12) プロセス プログラミングおよび自動制御が可能な循環の風システムを含んで。
13) 温度警報に自動高温警報機能を使って。
14) 乾燥性があるフレーム材料:良質の厚い冷間圧延された版。
15) 乾燥の部屋材料:すべては3mmの304ステンレス鋼の厚く作りました。
16) 電気制御装置:決め付けられた電気付属品から成っている半導体継電器によって制御される。
17) 電源異常の自動保護機能、自動過熱警報および低い真空警報を使って。
18) ベーキング方法:暖房の管は内部管のまわりで熱くし、熱気は循環されます。
19) 真空の保留時間:-0.1mpaの状態の下の24時間後の≥98%。
20) 真空の程度:--0.1mpa.
21) 制御モード:xinjieのPLCの自動制御。
22) 装置の重量:650kgについて。
5のオペレーティング環境:
1) 温度:-30℃~70℃.
2) 湿気:75%の下。
3) 場所:汚染および強い電磁妨害雑音無し。
注:バイヤーは5.5barの上の乾燥したガスか窒素、真空および圧縮空気提供します

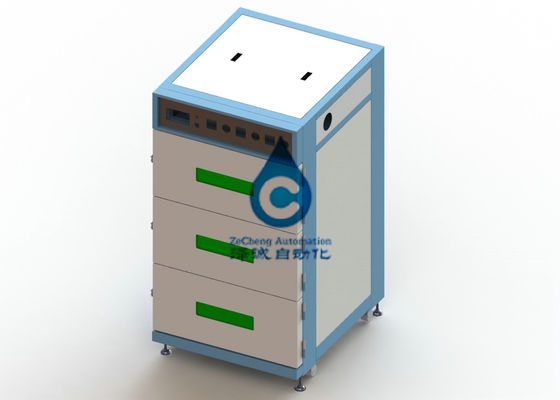

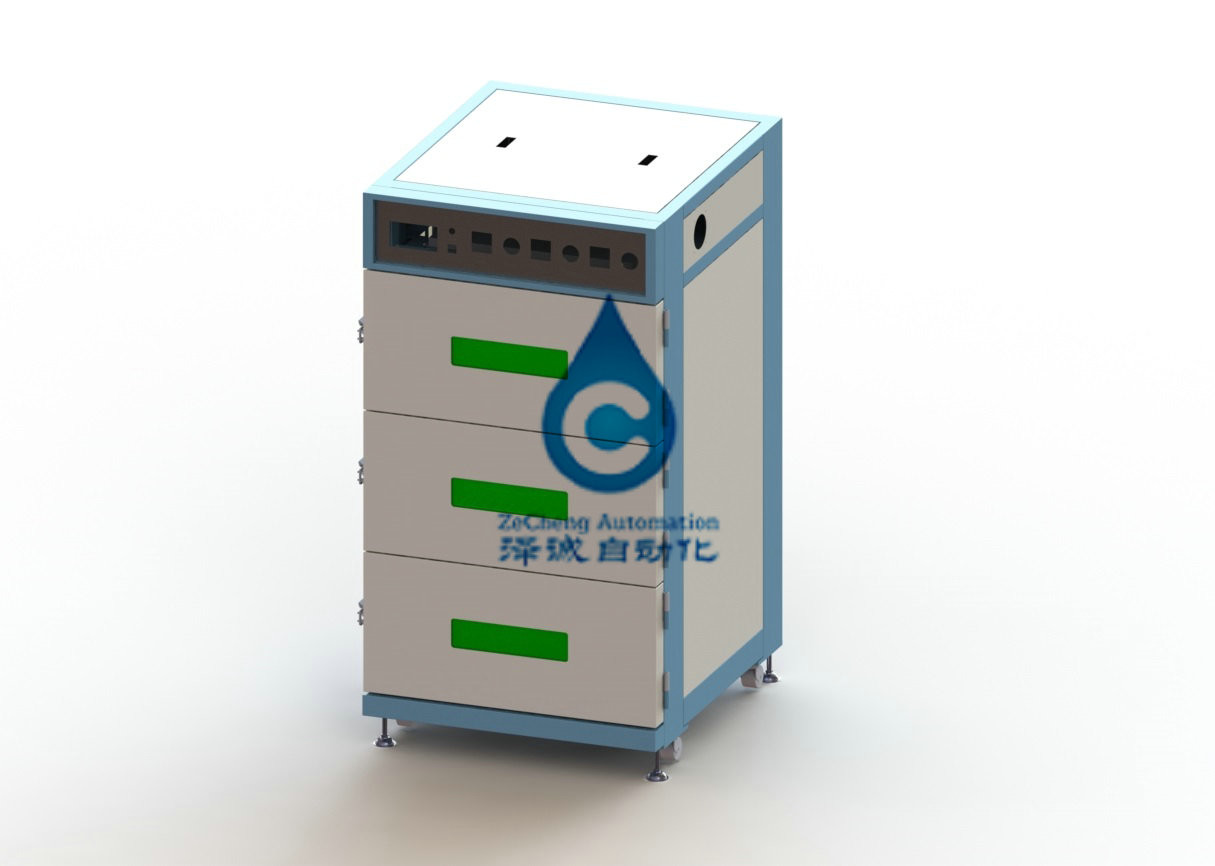

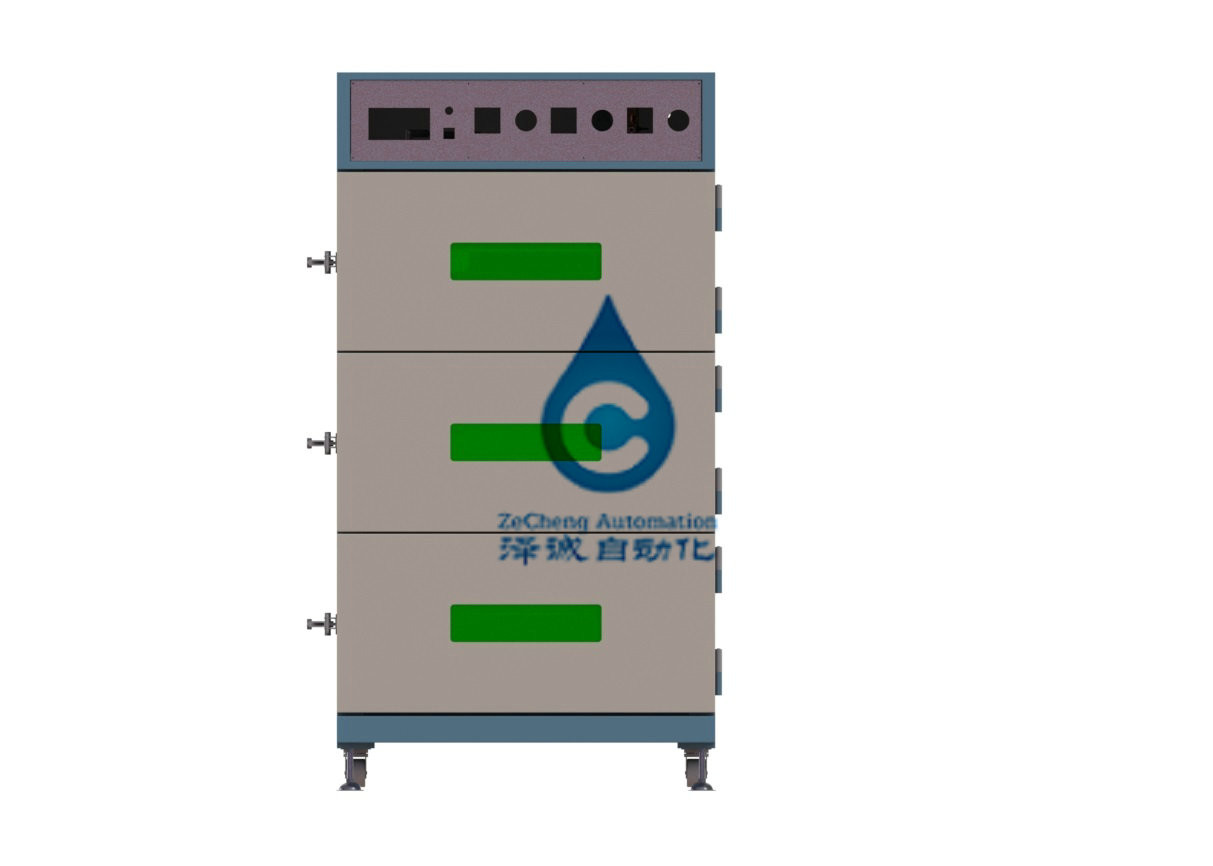

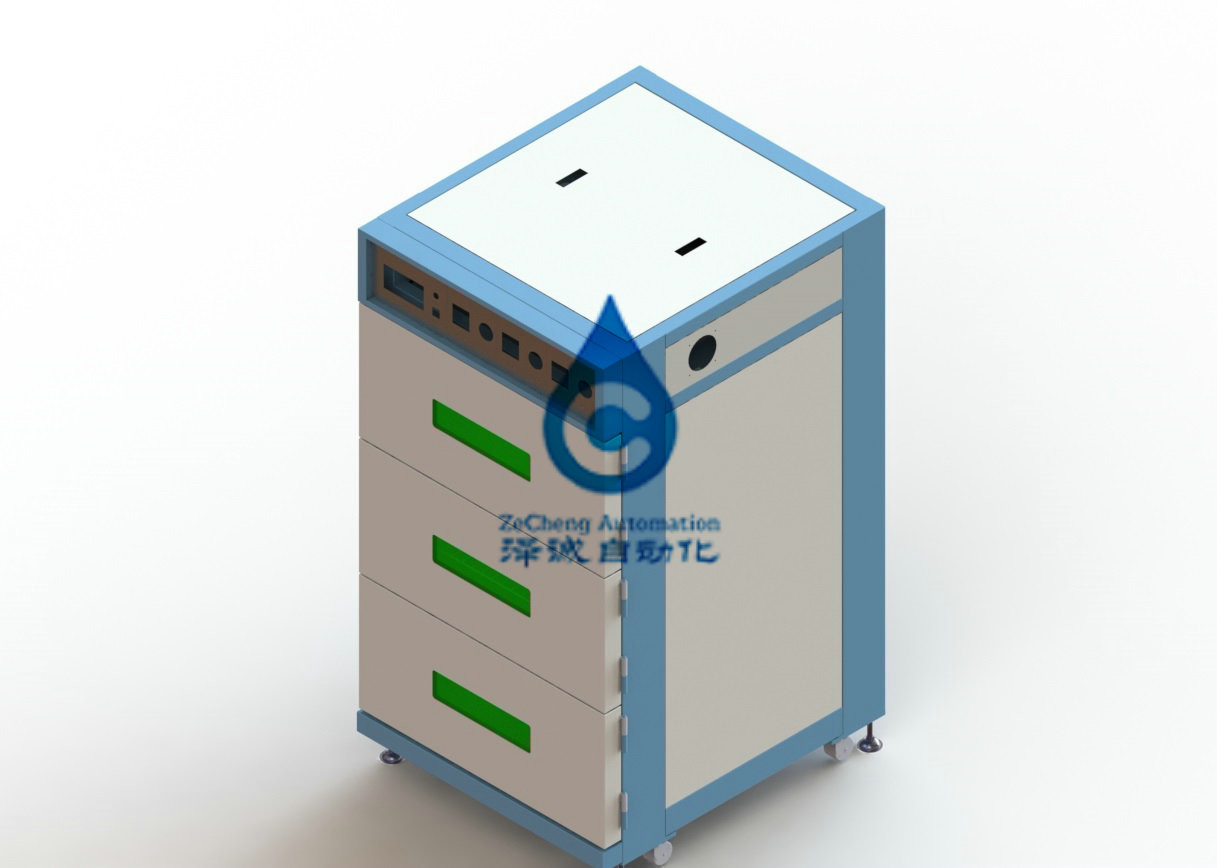

別館2:装置（装置の後部の電気キャビネット、ファンの計画1の側面）の図式的な図表
タンク指定:660 （幅） ×750 （深さ） × 330 （高さ） mm
次元:1280 x 1140 x 1900のmm。
