高出力の液体の注入機械自動電池の混合システム220V

高出力の液体の注入機械自動電池の混合システム220V

重量を量り、区分システム（リチウム電池の陽極および陰極材料、電子重量を量る区分システムの混合、リチウム電池のフル オートの区分）

変数

原料容量:5T/h

原料の正確さ:0.2%

最高の原料:1000KG

典型的な材料

Zeチェンの自動混合システム、物質的なシステム、リチウム電池の三つ組み材料の混合材料、混合材料、革物質的な混合システム、混合材料、コーティング材料の混合システム、材料の混合システム、ゴム製自動混合の物質的なシステム、葉状肥料の混合システム、付加的な物質的な混合システム、区分システム、原料の混合を用いるラインの重量を量る肥料の重量を量る供給の重量を量るBB肥料の重量を量る液体の原料の重量を量るポリ塩化ビニールを混合する柔らかい磁気磁気材料

特徴の

区分の重量を量ることは化学工業、鋼鉄、穀物、ドックおよび他の企業で広く利用されています。工場自動化の改善によって、自動重量を量り、区分システムに従来の手操作を取り替え、間違った操作によって引き起こされる経済的な損失を除去する信頼性、安定性およびレポートのトレーサビリティがあります。従って、重量を量り、区分して工程の非常に重要な役割を担います。

区分システムの構成

1. 原料の伝達システム（通常25kgの小さい袋のための袋開始場所、袋開始場所、またはトン袋のための袋開始場所が装備されている）

2物質的な運搬システム（4管にチェーン供給に与える3つのバケツの持ち上がる機械に与える1つの肯定的な圧力空気運搬の2否定的な圧力真空）

3. 収納用の箱システム（原料のタイプに従って収納用の箱の材料そして容積、物質的な特性および比率、等は定めて下さい）

区分システム（タイプ:増分方法、漸減の減量方法。伝達:ベルト、ねじ、振動、等）

5. 下流のミキサー（円錐ミキサー、ディスク ミキサー）

1. 装置機能

この装置は輸送車、自動的にバレルに荷を積まれるふるい分けられた粒子に主に電池の肯定的な（否定的な）棒の物質的な粉の自動供給をの自動に重量を量ることの自動混合、混合された材料自動的に荷を積まれます完了します。

2の物質的な変数:

2.1. 肯定的な材料:すべての材料の総供給時間:15分。

2. 2.2の陰性のmaterialEachのバッチ:すべての材料の総供給時間:10分

3. 技術的なproposalArtificial物質的なバレルはVATの開始スイッチ、供給の物質的なバレル、総重量W1を検出する重量を量るセンサーの下のバレルへの否定的な圧力吸引による真空の供給機械に重量達するW3に時真空の供給機械（かスクリュー給炭機を）、わらW2を加えるAの物質的な必要性を置くとき重くします材料、装置、物質的なバレルの重量の自動計算をW3 = W1、W2の停止するためにサーボ モーター回転によって、止まったAの感動的なバレルへの材料を運転された運ぶねじ装置、サーボ モーターVAT弁次述べました。（材料Bに同じ主義があります）

A、ローディング、感動的なバレル モーター回転の過程においてBを粉にして下さい、混合の後で始めましたり、重量がW3に達するとき与える置いた場合W3 = W1、W2のサーボ モーター運転します止まる混乱に混合物に、材料停止するために突進します、サーボ モーターVAT弁回るために装置を運ぶねじを粉の物質的な重量W1を、漏斗をかき混ぜ必要性を物質的なバレルの重量のW2重量装置の自動計算と小さい車材料に感じる重量を量るかき混ぜることを、センサーの4粒の粉のホッパーによって、止めます。運搬の粉は大きい粒子が収集シリンダーに分かれて、与えられる振動スクリーンに加えられます。選別された粉は次の物質的なトロリーに与えられます

3.1. 真空の供給機械

真空の原則を使用して、粉は二階の混合装置に運ばれます。装置の運搬容量は6000KG/H.です。漏斗ismadeof304stainlesssteel。

3.2送り込みホッパーのメカニズム

それはサポート フレーム、漏斗で主に重量を量るセンサー構成され。映されたステンレス鋼から成っている漏斗の混合タンク。センサーの、100Kgの最高重量とのそれぞれ重量を量る4角サポート。

メカニズムを運ぶ3.2粉

サーボ モーターは粉を運ぶために運搬ねじを運転します。特に設計されていた刃によって形づけられるドラゴンねじはサーボ モーターの回転によって粉を運ぶために採用されます。

3.4. 移動式車

単独で、袋の粉機械物質的なトロリーを使用して、トロリーをトロリー押し、開けますトップ・カバーを、押します供給起動ボタン、自動供給をを動かして下さい。

3.5. スタンバイに袋を開けて下さい:

SWDS800手動荷を下す場所は袋の後の荷を下す場所への材料を空けることが手動で壊れていること袋開始装置です。

オペレータはブラケットに袋を置き、格子に押します。次に、オペレータは袋の縦の穴を切り、ホッパーにそれを、材料力によって空にするために動揺袋を注ぎます。作り付けの圧縮空気駆動式の集じん器フィルターは物質的な袋を空けることの過程において作り出される塵を集めることができます。準の塵フィルター モデルのために、フィルターは逆の圧縮空気の注入によってきれいになります。塵はホッパーに再び落ちました。

タイプNO:SWDS800

重量の荷を下すこと:10~50kg/袋

速度の荷を下す●:80~160bags/h

●のろ過区域:9m

●のろ過正確さ:2um

●の空気消費:0.5m

3.7の自在継手の粉砕機

機械は多くの種類の薬剤、食糧および化学工業の小さいブロック、ストリップおよび粒状媒体および低い硬度材料を押しつぶすために広く利用されています。粉砕の優良さはスクリーンに従う12-120網と生産所要の間で自由に調節することができます。

機械は互いの材料の歯の棒、摩擦および影響の影響の広範囲の行為によって押しつぶされた材料を押しつぶすのに移動可能な歯ディスクと固定歯ディスク間の高速相対運動を使用します。

機械構造はホスト粉砕キャビティ出口によって網の別の開き、包装の内部の壁の変更によって壁の荒さ、集められた粉、薬、食糧、化学薬品の現象の前に簡単な、科学的で適度な設計、効果を押しつぶす強い、安定したランニングよいです、押しつぶされた材料直接行う場合もあります粒度得ることができますすべての機械で造られた表面の滑らかの、変えましたモデルをであり国民の標準と一直線のもっと他の工程は薬剤、食糧、化学工業賞賛およびユーザーの信頼によって、「GMP」の条件に、達しました。

それは薬剤の食糧で主に使用されます非金属鉱物の低い硬度を押しつぶすのに、化学薬品および他の企業の硬度は操作を押しつぶす大きくない材料でがまた効果よりよいです使用することができます。

特徴:

1. 均一優良さ:（完成品の修飾された率≥98%）、滑らかに選別することができる;

2. 高出力:このシリーズの最大出力は2000Kg/hに達することができますさらに、顧客の必要性に従って標準外装置のより大きい出力と高出力の顧客の使用条件を満たすためにカスタマイズすることができます;

3. 材料特性によって限られる:例えば、それはいろいろな種類の穀物、砂糖、薬効がある材料、等を押しつぶすために適しています;

4. 強い適用の可能性:小さい試験装置は科学研究の協会、大学および技術的な中学校で広く利用されている220V電圧と、等形成することができます;

5. 方法を押しつぶすこと:歯ディスク、ハンマーのタイプ;

6. 材料:すべてのステンレス鋼、接触の物質的なステンレス鋼;

7. オペレーティング システム:通常のボタン、PLCのタッチ画面;

8. 塵取り外し:簡単な塵取り外し、脈拍の塵取り外し;

9. 機械は水循環のジャケットが機械部屋の温度を減らすために装備されています。

IV.技術的な変数:

オペレーティング システム3.8

タッチ画面操作。力、非常停止、マニュアル、自動ボタンついています。

3.9制御システム

機械は独立した電気板が、漏出保護スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、等装備されています。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはomronを採用します。送電線の天井は部分的に穴があいています。他の装置間のケーブルは底でワイヤーで縛られ、配管されます。

3.10 IPDはシステム フロー制御

高度IPDはシステム センサーの、PLC重量を量るのフロー制御サーボ モーター、3つの制御装置制御、互いを調節しましたり、動的環境で重量を量ることの正確さを保障しましたり、余分なか少しの処理を避けます。

4. 装置の構成

5. 主要コンポーネントの構成リスト

6. エネルギー媒体

バイヤーは次のエネルギー媒体を提供します

6.1圧縮空気:0.4 | 0.6mpa （4-6kgf/cm2は）、圧縮空気の各部分の流動度10L/分であり、稼働率は50%です

6.2の周囲温度:20 | 35℃

6.3相対湿度:5 | 55% HR

6.4動力源:単相AC220V;電圧変動は±10%よりより少しです;電源:3KVA/4.5真空の程度:-101kp | -50kp。

7. 環境条件

装置は次の環境条件の下で障壁なしで作動できます。

7.1の温度の動的温度:5-35℃

保管温度:0-40℃

7.2湿気30-80%しかし凝縮無し。

7.3は塩のガス、有毒ガスの腐食物のガスを含むべきではないです。

7.4塵に伝導性の塵がありません。

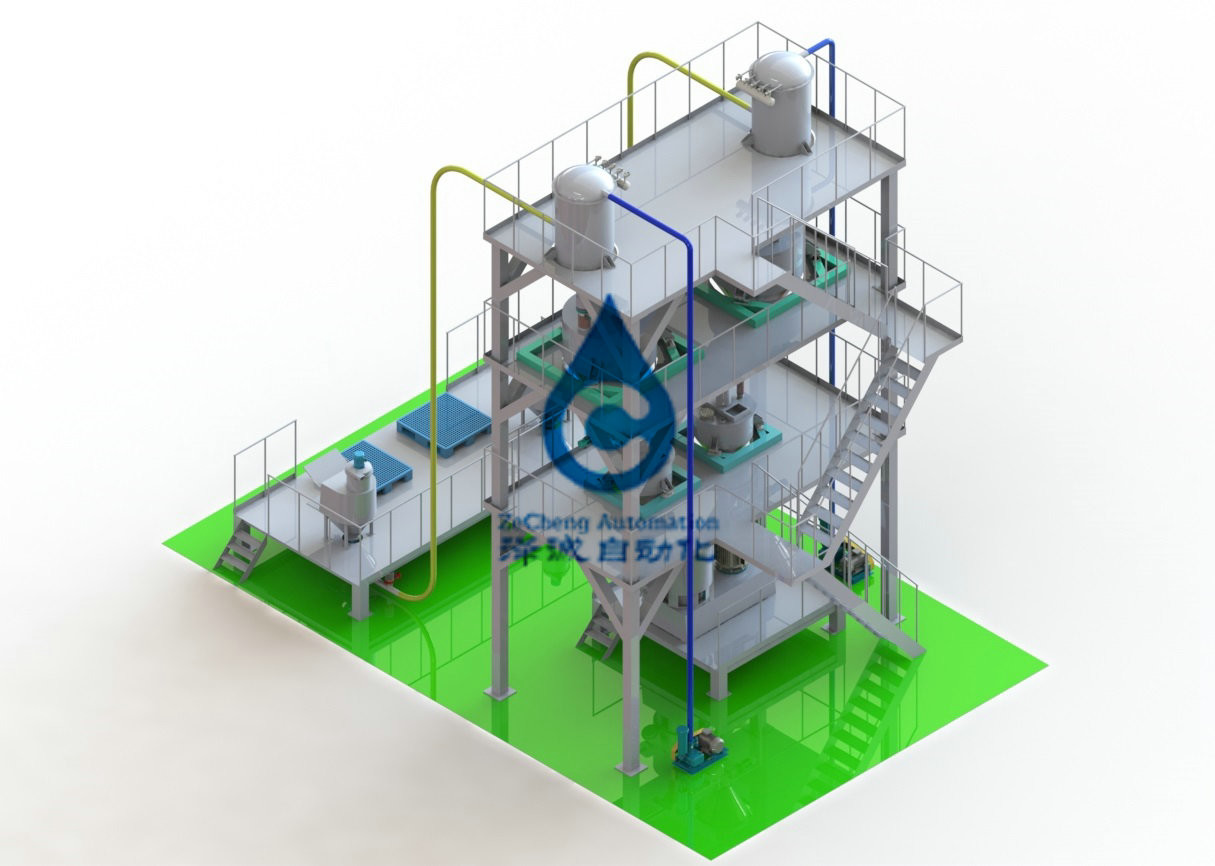

8. 装置の図式的な図表

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
