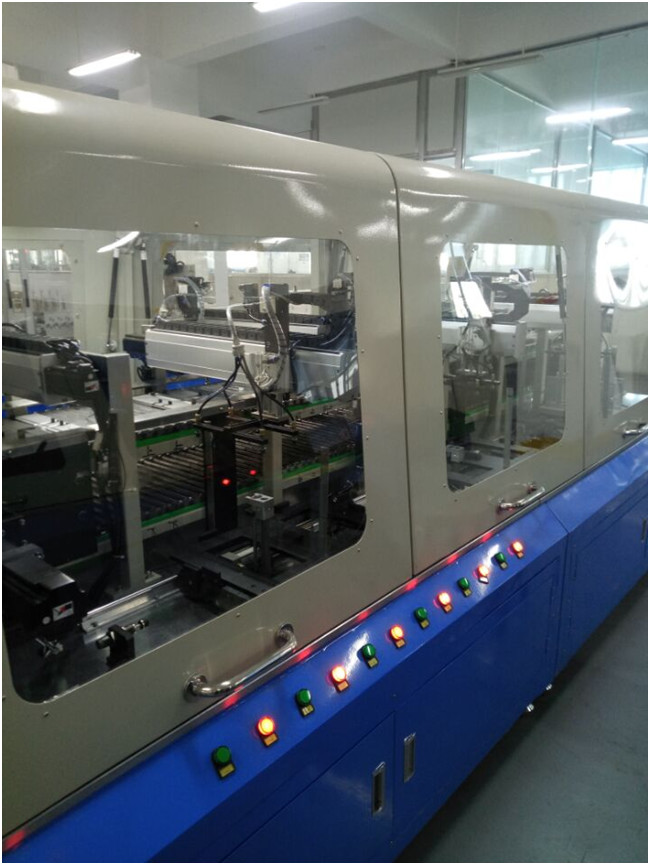

自動検出のリチウム イオン電池の一貫作業ポーランド人の接続機械
1. 装置機能
| 長さ（mm） | 幅（mm） | 厚さ（mm） | 重量（g） |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1.2. 自動検出の平面の全面的な生産音は次のとおりです:3s/タブレット;20 PPM
1.3に特別な自動検出の平面高い生産の効率、安定した操作、信頼性、簡単でおよび便利な維持の特徴があり、広範囲の連続的な生産の効率≥90%または≥21.6時間の24時間の連続的な生産のための党aの条件を、/日満たすことができます;
装置がさまざまな指定のプロダクトの生産に合わせることができるおよび装置の生産の間にプロダクト モデルを取り替えるために必要な時間は15分を超過するべきではないです1.4;
1.5は雑誌のタイプ肯定的で、否定的な電池の版の入って来る材料です。電池の版が使い果されるために検出される場合自動警報は労働者に給油箱を変え、働き続けるために思い出させます。
2. 技術的な提案
この機構では、電池の電極物質的な箱は互いによって取り替えることができる重量を量る分離器と同じ物質的な箱を採用します。マニピュレーターはタッチ画面で置かれる構成変数に従って自動的に対応する物質的な箱およびマッチからの磁極片をそれつかみます。送電線の完了が自動的に間隔を動かした後、電池のパックが装置から電池を運ぶために装備されます
電池の棒シートの2.1自動充電ステーション
充満雑誌の装填装置で構成される電池の棒シートの自動供給を実現することを使用します。
ローディングの雑誌の2.1.1装填装置
供給システムは雑誌によって供給の方法を採用し、1番の雑誌の供給の合計があります。雑誌を働かせることが装填装置の位置スロットに荷を積まれる間、棒で手で満たされて、検出センサーは雑誌がきちんと整っていることを、マニピュレーター材料を取り始めます検出します空の雑誌がきちんと整っている、システムは雑誌を取り替えるためにオペレータを知らせるアラーム シグナルを送りますことを検出センサーは検出し。分類に従って6種類の物質的な箱があります。
2.2. 線形物質的な取得マニピュレーター
つかむことは真空の吸引方法を採用します;サーボ モーターはガイド・レールの直線の移動に真空の吸着マニピュレーターを運転します。道具6の位置のグラブの棒の切れ。真空のデッサンの間に連続的なラミネーションの状態を避けるためには、脱イオン ファンは供給の位置でイオンの風を吹き飛ばすことによってデッサンの間に連続的なラミネーションを除去するように置かれます。
2.3ベルト・コンベヤー ライン
ベルト・コンベヤー ラインがモーター、減力剤、電磁クラッチおよび頻度コンバーターで構成される電池の棒シートのステップ伝達を実現するのに使用されています。電池の棒シートが送電線と共に対応する位置に運ばれるとき、異なった機能は対応する場所によって実現されます。
3. 使用される主要な装置の記述
3.1. 装填装置:6セットは、および検出センサー、zechengの会社によって等、SUNXIまたはOMRONの会社からの日本SMC会社、検出センサー、および残りからの空気の部品との棒ローディングの雑誌から成っていて設計し、作り出しました。
3.2. 線形供給のマニピュレーター:zeshengの会社の設計によってSUNXIまたはOMRONプロダクトを使用して日本SMCプロダクトを使用して動きのメカニズム、真空の吸引装置、脱イオン ファン、検出センサー、等、空気の部品、検出センサー、残り構成される1セットおよび生産の上下に直線運動装置で。
3.3ベルト・コンベヤー ライン:、セット、1つ減力剤モーターから成っていて、頻度コンバーター、コンベヤー ベルト、引張りのメカニズム、アルミニウム プロフィール、等、モーターおよび減力剤は日本東洋の会社のプロダクトから成っています、コンベヤー ベルトはスイス連邦共和国のhabasitの会社のプロダクトから成り、残りはzechengの会社によって設計され、製造されます。
3.4電気制御システム:電気制御システム:、PLCを含んで、タッチ画面セット、1つは電気制御のキャビネットおよび低電圧の電装品、等、PLC、等、日本のomronプロダクトを使用することでありタッチ画面はkunlunのtongtaiを使用することです。
4. システムの信頼性
4.1機構を設計するとき、システムの信頼性は主に考慮されます:反干渉、システム アラーム、機密保持およびシステム チェーン保護、等;
4.2できる限り、選り抜き信頼できる部品:モーターの空気の部品、yamanshe、センサーのOMRON、PLCのOMRONまたは三菱のためのSMC;
システムを保障する4.3厳密な設計、アセンブリおよびディバッギング処理手順は完全、信頼できます;
5. 他の条件
5.1電源:3段階380V、60Hzの第4段階の地面;
5.2圧縮空気:0.5mpaの空気圧の変動の± 10%。
装置の5.3の全体寸法:1700*1000*1800 （長さ*幅*高さ）
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
