1. 設計を形作る肋骨のための技術的要求事項

1.1. 装置の目的:肋骨の製造業の条件に従って肋骨のために設計され、製造された特別な装置は党a.によって提供しました。成形機はフィード ベルトのための自動供給棚、自動供給機械を含んでいます、押一組の押すことは一組の完成品のコレクション箱死に。1つの穿孔器出版物。

1.2. 鉄鋼生産工程:鋼鉄ベルト フレームの→の自動供給の→押す1回→の削除を形作ります。

1.3. 機械を形作る肋骨の容量そしてプロセス パラメータ:

1.3.1補強材料:0.5mm×14mm×Lは、各版の重量約10です| 30kgの供給された内部の穴のサイズ:直径240

1.3.2の形成の長さ:80 | 350mm。

40回/分の速度の16トンの1.3.3出版物。計算警報。

1.3.4自動装填装置:長さは80のmmから350mm±0.5に調節可能です。

1.3.5本の肋骨サポート フレーム:引張り装置によって、荷を積むこと容易。

型を形作り、切る1.3.6肋骨:用紙の長さは80のmmから形作り、平らになり、そして分解のために便利な切断の機能との350mmに調節可能、です。

1.3.7の完成品のコレクション タンク:プロダクトは運搬タンクと共に受け入れ箱に自動的に端正、同じ方向にであることを保障するために滑ります。各箱は異なったモデルに従って調節することができる約1000部分です。

1.4. 機械植字装置を形作る肋骨:

2. 機械を形作る肋骨の主要な装置そして設備

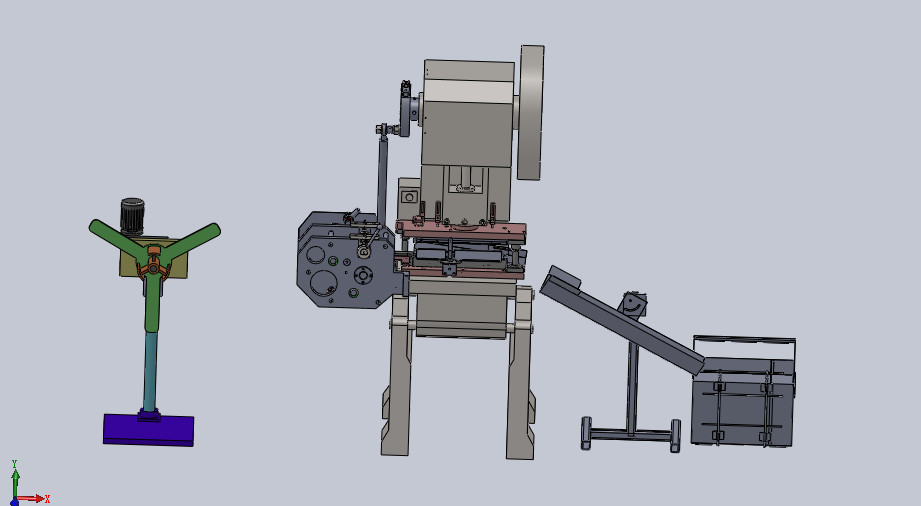

全体像は次の通りあります:

2.1. 自動供給棚

目的:装置はほどくモーターおよび制御システムを含む鋼鉄ベルトのサポートのために、使用されます。

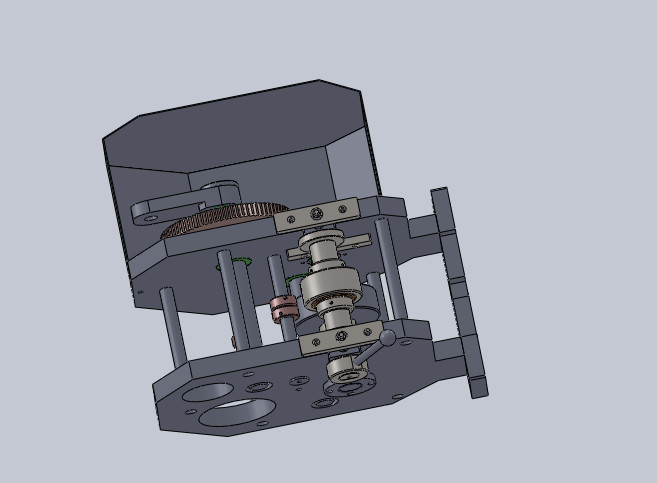

2.2. 自動送り装置

この機械は棒形作る前に自動供給のために適しています。それは穿孔器出版物の回転式フライホイールの回転によって移動におよび装填装置を回るために不安定な連接棒のメカニズム運転します。供給の長さは80です| 350mmおよび供給精密は± 0.5mmです。

2.3. 出版物

装置の主要な技術的な変数は新しいtaihang打つ機械によって提供されます。

2.4. 型を形作る肋骨

2.4.1. 装置の目的:型は切断および形成、平らになることおよび排出の機能を含む肋骨の形成に主に適当、です。

2.4.2. 図式的な図表:

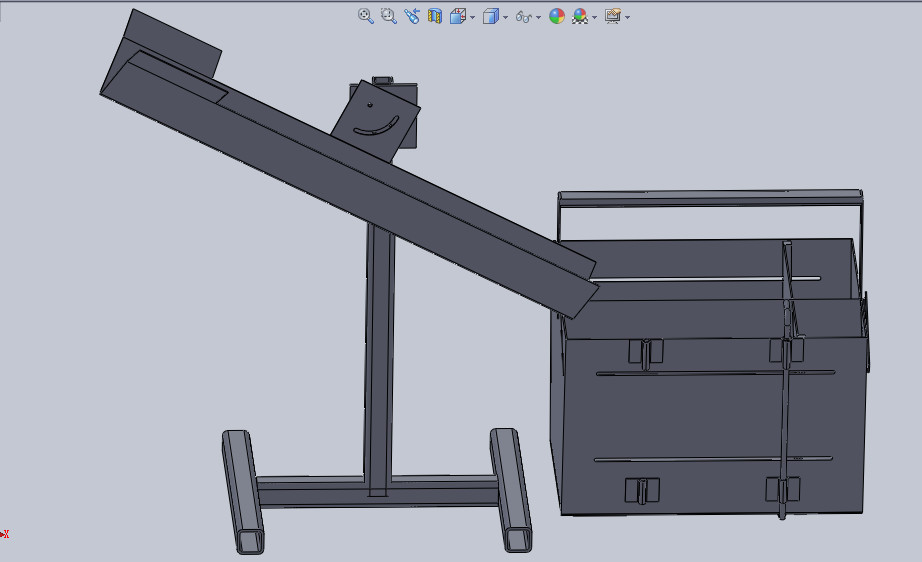

2.5コレクション箱

装置の2.5.1目的:コレクション箱は棒鋼の鋳造物の後でコレクションのために使用されます。穿孔器出版物の鋳造物がシュートを通したコレクション箱に自動的に集められ、端正に置かれる後棒鋼。

2.5.2装置の記述:開けることができ、肋骨が取ることができるコレクション箱の底に移動可能なドアがあります。

3. エネルギー媒体

3.1. 電源

3.1.1. 三相電圧AC380V;電圧変動は±10%よりより少しです。

3.1.2. 頻度50のhz。

3.2. 空気

3.2.1. 圧力0.4 | 0.45mpa。

3.2.2. 10L/分.の流動度。

4. 環境条件

装置は次の環境条件の下で障壁なしで作動できます

4.1. 周囲温度:0 | 40℃

4.2. 湿気30-80%しかし凝縮無し。

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
