高性能のレーザ溶接機械軒桁の溶接機の低い維持
1つの棒シートの溶接機の記述
この装置は磁極片および棒のラグナットの自動溶接のために主に使用され、プロセス結合によって処理されます。ヘッド水晶振動レーザーの使用は効果的に働き効率を改善できます。自動軒桁、自動棒のラグナット、自動位置の自動レーザ溶接は、手動仕事の強度を、改善します仕事の効率を減らします。
2. 設計の品質
2.1. 効率:6PM （含まれていない手動給油の時間）。100ポイントについて当られる水晶発振子の頭部レーザー機械約8秒かかります。
2.2. 信頼できる装置、低い維持率、便利な維持および耐久財;
2.3. 自動棒のラグナット、自動軒桁およびレーザーの自動溶接の棒は、高性能力まかせに引きます;
2.4. 正確な位置、安定した溶接の質および調節可能な溶接姿勢;
2.5. 棒シート（溶接姿勢の正確さ）の製作の正確さ:縦方向:±0.25mm;横断:±0.50mm;
2.6. 装置に次の機能があります:平らになり、スポット溶接、そして自動収録;
2.7. 溶接された棒の耳は標準的な箱に自動的に与えられます;
2.8. 溶接は会社、右の位置のそして高性能の非接着剤、です;
2.9. 粘着テープのバック・エンドの最高は0.4mmを超過しません;
3. 装置の主要なコンポーネント
| 通し番号 | システム構成 | システム構成 | ブランドか処置 | 数の |
| 1 | 棚システム | 1組の | ||
| 溶接された骨組構造 | 40 x40x3党 | 1 | ||
| 支承板 | 鋼板の黒いリン酸で処理すること | 1 | ||
| 2 | 回転テーブル システム | 1組の | ||
| CAMのディバイダー |
Texaco |
1 | ||
| ステッピング モーター | 制御Rの | 1 | ||
| 3 | 軒桁の供給箱 | 1組の | ||
| 乾燥箱はできます | 陽極酸化された黒いアルミニウム部品 | 1 | ||
| 4 | ポーランド人の耳の供給箱 | 1組の | ||
| 乾燥箱はできます | 陽極酸化された黒いアルミニウム部品 | 1 | ||
| 5 | 供給システムを持ち上げます | 3組の | ||
| リニア モーター |
台湾GEN
|
3 | ||
| 6 | マニプレータ システム | 3組の | ||
| サーボ モーター |
松下電器産業
|
3 | ||
| 球ねじ | 銀 | 3 | ||
| 線形ガイド | 銀 | 6 | ||
| 真空の吸引のコップ | M、m | 6 | ||
| 7 | 据え付け品の位置 | 6組の | ||
| 据え付け品の位置 | 陽極酸化された黒いアルミニウム部品 | 6 | ||
| 8 | 圧力システム | 1組の | ||
| ガス液体ブスター シリンダー | 台湾 | 1 | ||
| 9 | レーザー機械 | 1組の | ||
|
水晶発振子レーザー機械
|
結合された勝利 | 1 | ||
| 10 | システムを内部に閉じ込めます | 1組の | ||
| シリンダー | SMC | 4 | ||
|
線形ガイド
|
銀 | 8 | ||
| 11 | 箱の受け入れ | 1組の | ||
|
乾燥箱はできます
|
陽極酸化された黒いアルミニウム部品 | 1 | ||
| 12 | 制御システム | 1組の | ||
| PLC | omron | 1 | ||
| タッチ画面 | Kunlunの国家 | 1 |
4.设备技术参数
|
指定 プロジェクト |
ZBCA02A-00 | |
| 技術的な変数 | 効率（PPM） | 6 |
| 真空システム | -95kpa | -50kpa。、党aによって提供される真空の源 | |
| 設備故障率 | 2%と等しいかまたはそれ以下 | |
| 総力（kw） | 6 | |
| 正常な作動力（kw） | 5.6 | |

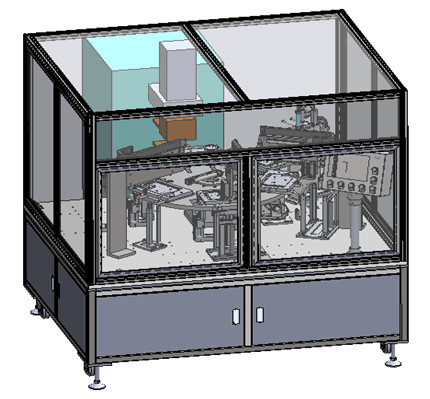

5. 装置プロフィールの眺め

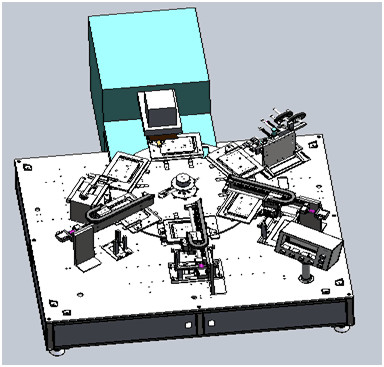

6. 主要な装置の部品
装置は棚システム、回転式テーブル システム、軒桁の供給箱、与える棒の耳の供給箱から成っていてシステム、据え付け品、レーザー機械、塗装システム、供給箱および電気制御システムを置くマニプレータ システムを持ち上げます。棚のベーキング ペンキ色の暖かい灰色1C。
6.1. フレーム システム:、基質黒い処置をリン酸で処理するA3を使用して40x40x3正方形の溶接によって作られる。
6.2. 回転テーブル システム:ステッピング モーターが回転の後で各場所の位置の正確さを保障するために制御にCAMのディバイダーを運転するのに使用されています。
6.3本の棒の供給箱:与える棒のために使用されて棒供給箱の範囲はプロダクト作業標準に合うために調節することができます。
6.4本の棒のラグナットの供給箱:与える棒のラグナットのために使用されて物質的な箱の範囲はプロダクト作業標準に合うために調節することができます。与えた場合吹管の構造、打撃の空気を加えて下さい、棒の塵を取除いて下さい。
6.5供給の持ち上がるシステム:磁極片、棒のラグナットおよび溶接の完成品の供給のために使用される。、磁極片リニア モーターによって運転されて、棒の耳のような材料は少しずつ上がるか、または落ちます。

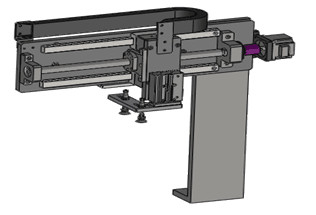

6.6台のマニプレータ システム:正確さを置くことを保障するために、鉛ねじサーボ モーターによって運転される、線形ガイド・レール。供給方法は真空の吸盤を採用します。
6.7. 据え付け品の位置:プロダクト作業標準に合う調節可能な位置の据え付け品。
6.8. 圧縮システム:レーザ溶接を促し、小さい影響力を備えているガス液体ブスター シリンダーが付いているレーザ溶接の前にニッケルの泡を圧縮して下さい。それは圧縮の処置のために軒桁および棒のラグナットの関係で溶接する前に使用されます。
6.9. レーザー機械:水晶振動レーザーの頭部、正確なライト、エネルギー集中、高性能の使用。
結合システム:プロセス条件に従って
6.11. 箱の受け入れ:それは物質的な排出のために使用されます。箱の範囲はプロダクト作業標準に合うために調節することができます。
6.12. 制御システム:機械は独立した電気板が、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、運動制御装置、等装備されています。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはOMRONを使用します。送電線の天井は部分的に穴があいています。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管されます。
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
