多層の風力電池の検出のためのフル オートX光線の探知器

多層の風力電池の検出のためのフル オートX光線の探知器

1.1の適用分野:

装置はリチウム電力産業の多層風力電池のオンライン自動検出で主に使用されます。

装置の機能および主義の1.2導入:

装置はX線発生装置を通してX線を出し、電池の内部を突き通し、そしてイメージおよび写真を取るフラット パネルの探知器によって取られます。画像処理へのコンピュータ関連ソフトを通しておよび自動分析および判断。よく、悪いプロダクトを識別し、悪いプロダクトを、装置の前後端ことができます生産ラインと接続する選んで下さい。

1.3装置操作の流れ:

1.3.1はコンベヤー ベルトを通した試験区域に運ばれる2つの同期引込み材料に顧客の主要な兵站学ライン分けられます、;正確に試験区域でテスト・ポイントの位置のメカニズムを通してテスト位置を見つけて下さい;

1.3.2はコンピュータ関連ソフトを通して自動点検および判断を遂行します。排出の端は自動的に解決された不良品機械手によってそして置かれる指名位置にです。良い電池は一貫作業を貫流します。

1.3.3はA/Bとプロダクトの入って来る材料与えられ、供給のマニピュレーターは2つのパレット（1 Aおよび1のB）を一度に装置のベルトを引っ張るためつかみます。検出が完了した後、供給のマニピュレーターは2つのパレットを一度につかみ、材料を同時に落とします。各パレットは単一セルであり、全面的なサイズは1つです。

1.3.4はX線のレイアウトU字型であり、主要な引きベルトが付いている上部および下の材料間の関係は上部および下の材料のマニピュレーターは専門の技術によって設計され、作り出されるが、マニピュレーターです。

qrコード読書機能との1.3.5、スキャン銃のSr751;Excelのフォーマットのを除けばすべての測定そして映像と、結合して下さい。

1.3.6 NGのプロダクトによって統一されたコレクションは（パレットおよび電池）手動で取られ、指名位置および少なくとも6部分に貯えられます置かれます。

1.3.7は生産ラインの供給の方向右から左へあり、電池の棒の耳は顧客の主要な兵站学ラインに垂直です。

1.4装置の構成

1.4.1の棚システム

装置は正方形の溶接フレームを備え、基質は15-30mmの厚さの鋼板です。

棚およびシールの版の色はコンピュータ暖かい灰色1Cです（または顧客色カードに従って）。

1. 4.2装置の部品

全機械の鋼鉄表面はクロムとめっきされ、アルミニウム部品の表面は堅い酸化と扱われます。

システムを運ぶ1.4.3装置

装置の供給のコンベヤー ベルトおよびコンベヤーの引きベルトを排出することは主要な引きベルトによって接続されます（上記の最終的な設計3Dは勝ちます）。

1.4.4全面的な構造:

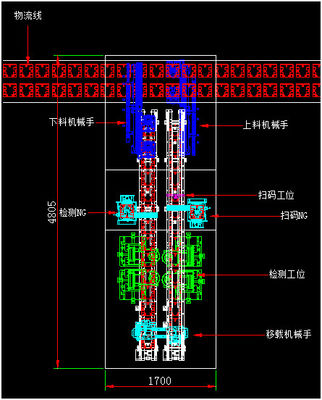

全面的なサイズ（長さ*幅*高さ）:4805mm×1700mm ×1800mm （実寸に小さい相違があります）

1.5の主要なコンポーネント:

1.5.1のマイクロ焦点のX線発生装置および制御システム。

1.5.2 X線の検出およびイメージ投射システム。

1.5.3 X線の保護箱。

1.5.4制御のためのPCおよび画像処理ソフトウェア、測定および判断ソフトウェア。

1.5.5放射防止の薄板金、検出システム、マニピュレーターを、NGの隠し場所装置、ローディング分類し、マニピュレーターを荷を下すコンベヤー ベルト。

II.装置のための入って来る材料そして適した製品仕様書:

2.1の検証可能な細胞の指定:

2.2の点検方法:自動的に裸の細胞（否定的な電極のパッケージの肯定的な電極）の上部および下方部分の陰極と陽極間のギャップを点検し、定めて下さい。

2.2.1は裸の細胞のA、B、CおよびDの4つのコーナーで細胞の4つのコーナーを、テストします。

2.2.2は裸の細胞の角の陰極と陽極間の変位の間隔検出し各層間のデータは表示で出力し、最高の、最低および平均値は統計的に分析することができます。点検目的の層（ROI）の数は条件に従って最高です40の層（鉄のリチウム物質的な≤ 40の層、3物質的な≤ 30の層置くことができます;参照標準としてバイヤーが提供するサンプルを取って下さい。

2.3操作モード:所定の標準に従うよく、悪いプロダクトの自動測定、自動判断、および悪いプロダクトの自動選別。

III.装置の点検機能

3.1決定の正確さ:繰返しの正確さS=±60 mまたはより少し（標準的なタブレットで測定されて）。

3.2はモードを点検します

フル オートマチック3.2.1:電池は自動点検のために自動的に供給され、運ばれ、良く、不良品は異なった望ましくない部門に従ってプロシージャによって定められた結果に従って自動的に分かれ、排出されます。

半自動3.2.2:自動点検は電池の自動補給そして配達のために行なわれます。但し、点検は次の治療法を定めます:

< semi-automatic="" 1=""> 手動決定、手動介在無し（決定）によるOK/NG、スタンバイの状態の装置;

< semi-automatic="" 2=""> OK/NG機械自動認識。良く定まった場合またはNGが、機械手動介在のためのスタンバイを置くことができる任意待機時間（最低1秒、最高の無制限）。待機モードでは、手動介在がなければ、機械は判断の結果に従って自動的に処理します。

3.2.3マニュアル:メカニズムのすべての動きはプレーヤーによって動かすことができます;

装置の3.3主関数の記述:

3.4リアルタイムのX線のイメージの検出;

3.5線形間隔の測定は遂行することができます;

複数のグループのデータ記憶の機能との3.6は対応するプロシージャを示すことによって、異なったタイプのプロダクトの検出単に実現し自動検出プログラムの数は60に救うことができます;

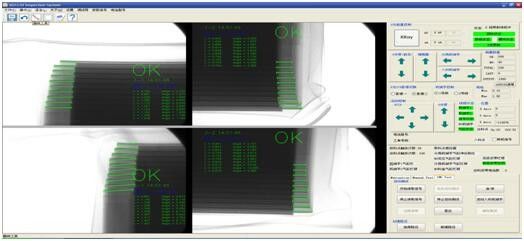

同じ電池の複数パートの3.7検出映像およびテスト データは手動判断の便宜を計って同じスクリーンで表示されます

3.8の試験台の高さ:地面の上の750±10 mm。

3.9の安全処置および対策:

3.9.1 X線は自動的に設備保全のドアおよび窓が開くとき閉まります。

3.9.2は5分の絶えず入って来る材料がないときX線を自動的に消します（時間はユーザーによって置くことができます）。

3.9.3は放射の表示器を使用し、X線の働く状態を示すのに自動運転表示灯使用します。

3.9.4 X光線の漏出≤ 1.0v /h （第三者によって証明される放射線量のテスターを使用して）。

3.10装置のオペレーティング環境:

3.10.1力の要求:AC220V/10A、4000W

3.10.2の温度:25℃±3 ℃。

3.10.3圧縮空気圧力:0.5 | 0.7mpa （5-7kgf/cm2）、流れ:15L/分.

3.10.4相対湿度:≤ 60% RH （凝縮無し）。

装置の3.10.5の重量:3000KG.

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
