溶接装置の機構

あなたのプロダクトの溶接のために、私達はレーザ溶接機械および溶接から主に成っている一組のレーザ溶接システムを設計しました、

仕事台の構成は次の通りあります:

1つの構造および構成

レーザ溶接機械の1.1構成および変数:

モデルuw s1500 tu

最高レーザー力は1500Wです

レーザーの働き媒体は光ファイバー希土類と添加されます

レーザーの波長は1080nm±5nmです

脈拍幅の連続的なライト

力の安定性±1%

量の光ファイバーの1つのチャネル全機械力を出力して下さい <5kw>

赤灯の見当

入力AC380V±10%/3P+PE

主要な機械サイズ:1395L*630W*1060H （mm）

冷却方法:水冷

光ファイバーのインターフェイスの種類QBH

光ファイバーの直径50um、任意100um

ビーム質BPP 50um繊維、 <2mm>

標準光ファイバーの長さ10m

1.2のより冷たい変数

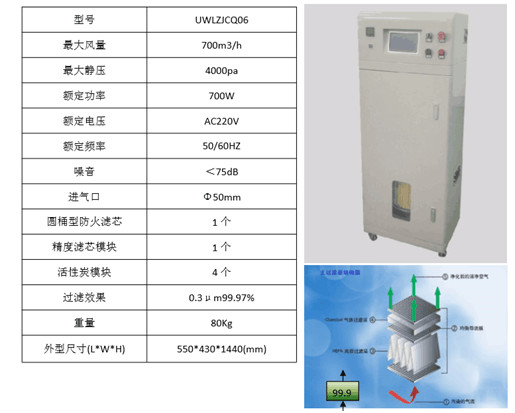

煙の清浄器の2.3変数そして構成

真空管に高い火性能が、火の評価v-0に達することができますあります。

1.5のボディ金属フレームの構造、フレームの物質的な厚さ、金庫および耐久財;構造は明確、に分けられてです:部屋、空気浄化部屋および排気の部屋をろ過して下さい。

特別な合金の渦巻の金属の風車輪の設計、疲労の抵抗、安定した操作、低雑音、高い空気容積、大きい吸引力、高い煙る効率。

濾材のフィルター層に直ちに（200-300の） ℃の耐火性の条件に達することができるおよび耐火性の等級はv-0に達することができます高い耐火性の特徴があります。高精度のろ過0.3ミクロンまで。

組み込みによって活動化したカーボン モジュールは、多段式ろ過設計環境および人間の健康を保護するために煙の有害な物質の完全なろ過を保障します。

stepless知事、空気容積を自由に調節することができます取付けて下さい。

タイミング機能を使うと、開始および停止時間を置くことができます。

温度の誘導の機能を使うと、限界温度の価値は置くことができます。限界温度が達される場合、警報機能は始まります、ファンは動くことを止め窒素を機能を消させ始めるように電磁弁は開きます。

圧力フィードバック機能を使うと、内部圧力が限界圧力に達するとき、始めます警報機能を限界圧力価値を置くことができます。

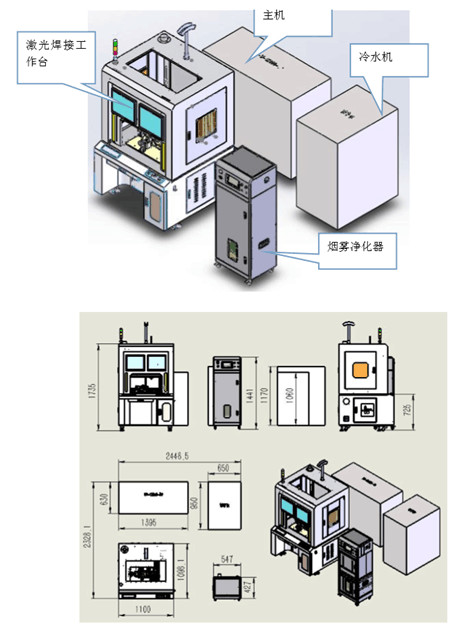

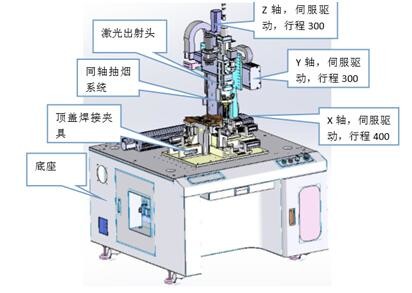

溶接のテーブルの2.4支持構造（効果の引くことは参照だけのため、示します細部については実際の設計をです）:

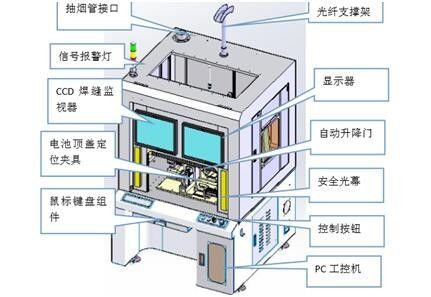

テーブルの構造（フードと）

テーブルの内部構造（フードを取除いて下さい）

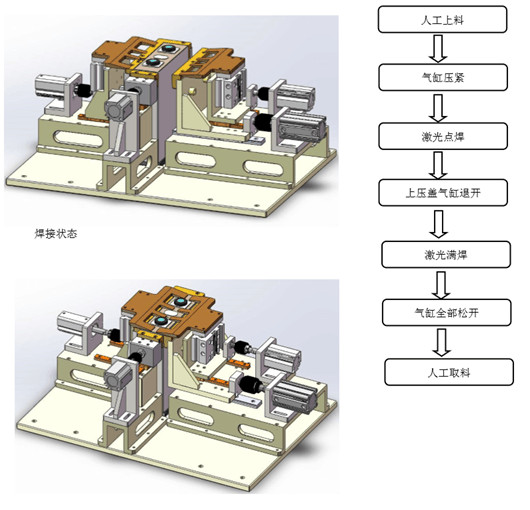

2.5溶接の据え付け品の構造

1) 製品仕様書

2) 蓄電池カバーの溶接のジグ

ローディングの状態

溶接のテーブルの2.6の大部分

2.7の主要コンポーネントのブランド

制御システム

1. 溶接の仕事台は産業PCによって制御されます;2。溶接トラックは指導方法によってプログラムされ、溶接プロセスは自動化されます。溶接施工方法は変更し操作は固定である場合もあります

許可を変更して下さい、操作インターフェイス自動制御によって置くことができます;溶接トラックは教授によって入り、溶接プロセスは自動化されます。

主要な構成は次の通りあります:1） Ｘ軸翻訳単位:サーボ モーター ドライブ、400のmmの+/- 0.03の反復的な位置の正確さは実際の設計2） Y翻訳単位に応じて、あります:サーボ モーター ドライブ、300のmmの反復的な位置の正確さは実際の設計3） Z軸翻訳単位に応じて+/- 0.03、あります:サーボ モーター ドライブ、300のmmの反復的な位置の正確さは実際の設計3仕事台に応じて+/- 0.03、採用します調節および維持を促進するために必要な設計、配給統制の裏口をあります;モニター、ipcのモニターとの標準;

III.効率の計算

溶接の効率:f=W/E

F:レーザ溶接機械によって作り出される毎秒レーザー ポイントの数

W:レーザ溶接機械の出力電力平均

E:monopulseの溶接はエネルギーを要求します

F:F = W/E

Fは、それをHZと呼ぼう私達が普通頻度と呼ぶことです。

電池の上の溶接の効率:溶接の長さ:（46+173） x2=438mm （溶接率は50mm/sであり、機構は46173電池に従って評価されます）手動電池の排出時間は8sのシリンダー行為2sのシャフトの動き2sに従って電池の溶接の最終の必要性計算されます

9 + 3 + 2 + 8 + 2 + 2 = 26 s

溶接の効率:60/26=2.3PPM

IV.作業費

1) 濾材は、一つずつ月に一度取り替えられます。スリラーは合計で1つの濾材を必要とします;

2) 溶接の共同保護レンズは使用によって、損失決まります;

3) オペレータの装置そして費用によって必要な入力;

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
