自動レーザ溶接機械注入港の溶接装置2300KG

自動レーザ溶接機械注入港の溶接装置2300KG

I.装置のプロフィール:

装置機能および主義への1.1紹介:

シーリング釘の溶接機はメカニズム、力電池の口径測定の山のメカニズム、振動ミラー レーザーのクリーニングのメカニズム、上部のシーリング釘のメカニズム、シーリング溶接のメカニズム、不良品の除去のメカニズム、フレームのマシン カバー、600Wレーザー（溶接）、50Wレーザー機械（クリーニング）、スリラー、電気制御のキャビネット、煙の清浄器に等与え、排出することで主に構成されます。

それに次の機能があります:シーリング釘の自動にローディングおよび荷を下すこと、自動クリーニング、自動ローディング、不適当なプロダクトの自動溶接、自動貯蔵、煙の取り外しおよび他の機能。

ノート1:スリラーおよび溶接システムは別に置かれ、顧客が指定する特定の位置に取付けることができます。

2:入って来る電池材料は単一の裸電池です。

3. 設計サイズは実際の状態に応じてあります。

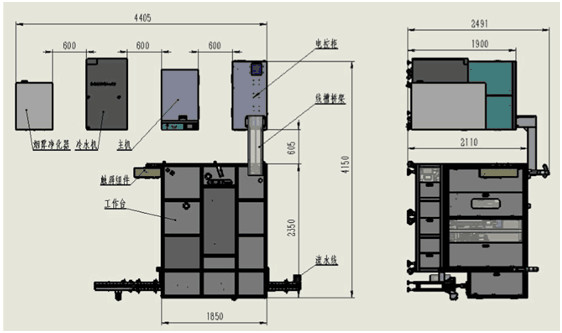

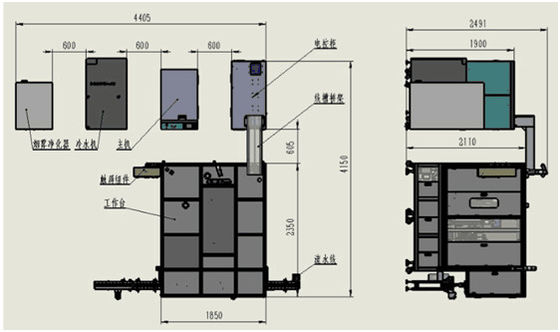

装置（L*W*H/mm）の外のり寸法:≤4500*4200*2500mmの（最終的な次元は地面から離れて設計デッサンに応じて、灯台高さの上います2500mmあります）独立した電気制御のキャビネット サイズ:装置の1200/600/1900mmの総重量:2500KG.

1.4の技術的な特徴:

1. 自動供給機能;自動レーザーのクリーニング（結晶化無しか他の固体外交問題および多量の電気分解無し）;

2. CCDのシーリング釘自動供給アセンブリ機能（入って来るゴム製釘はアセンブリの後で釘のアセンブリ効果に影響を与えることができません）;

3. CCDの自動溶接見つけ、密封の釘の自動レーザ溶接機能（液体の注入港と釘間の一致のギャップの単一の側面は0.07-0.1mmです）;

4. 不良品の自動除去;

5. 電池のバーコードに結合の溶接変数のバーコードのスキャン機能そして貯蔵機能と装備されている。

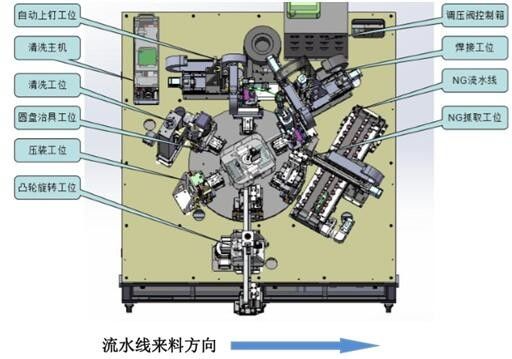

場所機能の1.5導入

1.5.1電池のローディングおよびコード スキャン

上記のプロセスの電池は入って来る物質的な運搬ラインを通して溶接装置の供給の場所に送信されます。マニピュレーターは仕事台の据え付け品に引き手からの電池を置きます。

電池をスキャンして下さい、コードNGを、電池溶接されませんNG区域にスキャンして下さい。

電池の山の1.5.2位置

回転盤は場所を押す山に電池を回し持ち上がるシリンダーは基礎レベルを押す山にシーリング釘の溶接の表面がレーザーのクリーニングの場所に平行であるように電池を押します。

1.5.3レーザーのクリーニング

レーザーは注入の穴のまわりで溶接の効率を改善するために酸化物の層をきれいにしました。

1.5.4はシーリング釘を取付けます

電池がPINの場所を書き入れた後、CCDの視覚位置のメカニズムはシーリング釘の位置を捕獲し、3d自動解放PINのメカニズムはシーリング釘を解放します。

1.5.5は溶接する前に自動溶接を検出します

上部の上のメカニズムは溶接の基本水準面を保障するためにプロダクトを密集させ視覚捕獲システムはシーリング釘の位置を捕獲します。スポット溶接は最初に遂行され、それから溶接は完了します。

1.5.6 NGのグラブ

貧乏人の広がりコードは、釘貧しいグラブNGの隠し場所の引きテープを置きました。

1.5.7単一電池の自動削除

充満メカニズムは仕事台、入って来る物質的な運搬ラインの場所から電池をそれ取り、より低い場所にコンベヤー ベルトを通して送信します。

1.6独立した電気箱

A) 機能:装置の取付け、配線および制御のために使用される。

B) 構成:1組の独立した電気箱。

C) 条件:電気箱のサイズはように提案されます（L×W×H/mm）:1200×600×1900/セット、装置の主体からの600mmに置かれて支持フィートが

間隔。

D) 装置の電気箱と主体間の配線の溝の関係。

主要なコンポーネントの1.7のブランドの選択:

装置の4.1の出現色:均一色は暖かい灰色であり、標準的な色数はバイヤーによって提供され、バイヤーによって購入された標準的な色板と比較されるPantoneの暖かい灰色1Cです、

党a文書による承諾（ステンレス鋼の出現の使用は特定の装置を要求します）;

4.2にタッチ画面の装置そして窓の出現販売人の名前およびロゴがありません;

装置の作動ビットか外壁からの1Mで測定する4.3装置の≤ 75dbの騒音;

4.4はバイヤーの安全コードによって必要な州の関連した機械および電気機器の安全基準に装置およびすべての安全基準および条件従います。ベルトのような、歯

車輪の動きおよび他の危ない部品は安全保護手段がある必要があり、標準的な安全危険信号は、電化製品のレイアウト適度でおよび安全な、高低の電圧および強く、弱いワイヤーべきです

UnitedWinnersLaserCo。シンセンのzeのチェンのオートメーションco.、株式会社。

ファイル名:シーリング釘のレーザ溶接装置のファイル番号の技術仕様:Z1XY-の**** - 2017年の**** - 0*バージョン・ナンバー:V1.0

6つの別々のライン

4.5は非常停止スイッチの外で停止リング偶然衝突によって引き起こされる人員または材料への損傷を防ぐために置かれなければなりません;

4.6装置の可動部分の開始か完了が手動維持を要求すれば、アクセス管理は置かれなければなりません;

4.7は腐食から電気箱およびパイプライン保護されます。真空フィルター装置は真空の入口に腐食性の液体が真空システムを入れることを防ぐために取付けられます;

4.8は端正で、寛大な出現を伴ってマン・マシン操作の主義にすべての部品の設計、合致します。テキストおよび色は分類します「真空管の」-無色の透明、「圧力」

「-青は」、高圧管「黒くし、-装置の部品のための赤、管インターフェイス;

4.9装置が装備されているPLCにかipcは外部システムおよび色のタッチ画面が付いている通信モジュールがあります。通信用インタフェースはイーサネット ポートが装備されていなければなりません

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
