ヘリウムの分光計装置自動超音波溶接の切断の形成
この装置は主に柔軟材包装力のラミネーション電池の前溶接、切断、掃除機をかけること、短絡テスト、溶接、切断、保護テープおよび曲がる形成の機能を解決します。手動で、機械、切断自動超音波溶接のための細胞の多層棒の耳への位置のための機械、自動形成、自動保護テープおよび他の機能の据え付け品に細胞を置いて下さい。
2. 装置機能および変数:
条件:
2.1セルのサイズの範囲:L50~200mm;W50 | 150のmm;T3.0 | 12のmm
2.2. 肯定的な電極の耳の幅8~15mmのAL、厚さ:
2.3. 陽極耳8~15mmのニッケルの厚さの幅:
2.4. 中心間距離は±1mmです
2.5. 生産音:5ppm.
2.6. 電極の層の数:≤60層、肯定的な電極の厚さ:0.01mmの否定的な電極の厚さ:0.01mm、
2.7. 溶接区域:10X4、
2.8. 装置は手動で作動するか、または自動生産ラインと接続することができます。

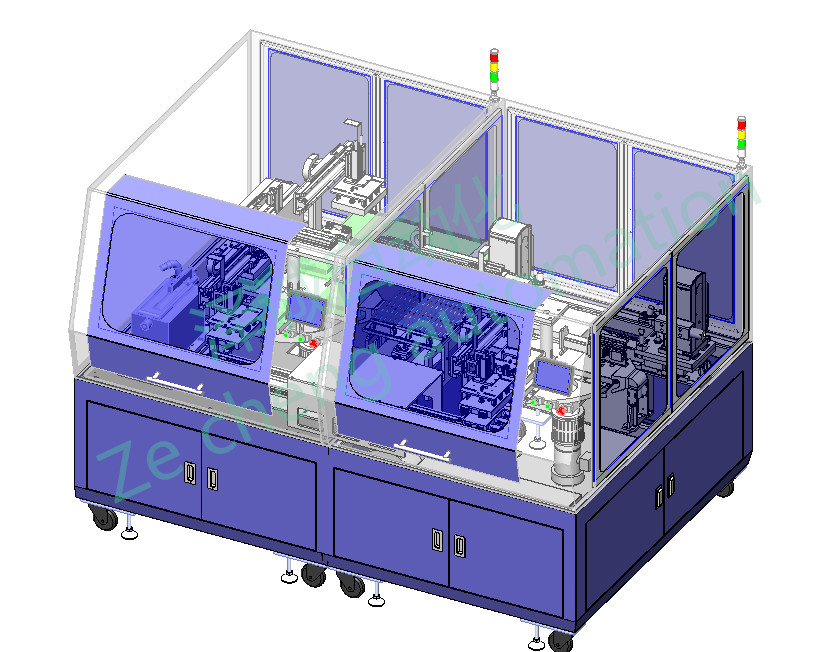

従って下の図1に示すようにラミネーションが供給の場所の位置に手動でまたは機械的に置かれた後、持ち上がる置くのメカニズムを電池の電池を締め金で止めるシリンダー バッテリー ポジション バッテリー ポジション。回転盤は、溶接の後に、マニピュレーターに回転盤が90度を回した後90度を、です陰極の溶接機です非常に回転盤を溶接するための耳回します耳を端正に非常に切るために90度、切口を回転盤回します90度、吸塵の棒の耳の位置への強い吸塵代理店を、マニピュレーター自動的につかみます電池、供給のコンベヤー ベルトを、自動的につかみます電池、耳の車輪、車輪への溶接の場所を回します90度、非常に棒の耳を溶接する（全体のディスクか顧客の要求に従ってカスタマイズするディスク材料、必要性）与える耳を回します。溶接の後で、超音波溶接工は、回転盤回します90度を、強力な集じん器掃除機をかけますイヤリングの位置に、回転盤回します90削除度、電池の短絡テスト、手動削除をを戻ります。
2. 主要な装置の記述
1. 位置方式:位置方式。電池が締め金で止めるメカニズムに入った後、位置のメカニズムは上がり、3つの側面からの電池を置くためにシリンダーは動きます。位置の押し版は電気細胞を損なうことを避けるようにPOM材料を採用します。

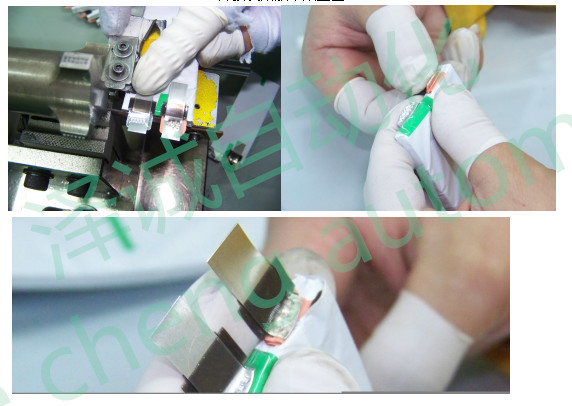

2. 陽性および陰性のラグナットの溶接システム:肯定的で、否定的なラグナットはコイル材料と与えられます。コイル材料の内部の直径は76.2mmであり、肯定的で、否定的なラグナットの幅は8-15mmです。センサーがCELLINGの部分を検出するとき、ステッピング モーターは固定長を送ります、機械指は棒の耳を切、カッターは棒の耳を断ち切りました。電気細胞が回るとき、超音波溶接機械および機械指は進みます。機械指は棒シートの上に棒の耳を送り、超音波溶接機械は溶接します。
3. ポーランド人の切断の耳システム:棒の切断の場所への肯定的で、否定的な耳の電気細胞を溶接した後、棒の切断型は進みます、シリンダーは動き、電池の棒の切断の耳は断ち切られ、形Rは断ち切られます。
4. 真空システム:強力な掃除機は場合に置かれます、真空の口はトランペットのように定形であり、塵を吸収するために肯定的な棒の耳は断ち切られます。
5. マニプレータ システム:サーボ モーターは電池をつかみ、位置のための溶接の回転盤に置くためにつかむマニピュレーターを運転します。
6. 回転盤システム:回転盤システムは4場所の精密CAMディバイダーによって制御され、ステッピング モーターはスプロケット車輪によってCAMのディバイダーを運転します。各場所は電気細胞を締め金で止めるためにメカニズムを締め金で止めるシリンダーを採用します。2組の回転盤システム、棒のラグナットの前溶接のための1および棒のラグナットの溶接のための1があります。
7. フレーム システム:40X80は形作る溶接表面のベーキング ペンキ（顧客の色の版の条件に従う色）を平方します。基質は25mmの厚い鋼板から成り、表面は電気版です。
8. 制御システム:機械は独立した電気板、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、omron PLCのリレー、制御のための運動制御装置が装備されています。そしてコネクターおよび端末テーブルを使用して外部接続。送電線の天井は部分的に穴があいています。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管されます。
オペレーティング システム
タッチ画面操作。力、非常停止、マニュアル、自動ボタンついています。
3. システム構成
| 通し番号 | 2. 主要な装置の記述 | システム構成 | 数の |
| 1 | システム構成 | 1組の | |
| 2 | 棚システム | 40*80正方形の溶接フレーム | 1 |
| 25mmの基質（版のめっき） | 1 | ||
| 40*40アルミニウム プロフィール、プレキシガラス | 1 | ||
| 3 | 位置方式（GPS） | 1組の | |
| SMCシリンダー- | 4 | ||
| 版- POM置きます | 3 | ||
| 4 | 溶接システム | 2組の | |
| 超音波溶接機械-新しい建物力 | 2 （顧客の専有物） | ||
| ポーランド人の耳の發条仕掛 | 2 | ||
| 北極の耳の口径測定のメカニズム | 2 | ||
| ポーランド人の送り装置-ステップ・モータのhandelbao | 2 | ||
| 精密球ねじ- THK | 2 | ||
| 精密線形ガイド・レール-銀製のローディング | 4 | ||
| SMCシリンダー- | 6 | ||
| 5 | 接した耳システム | 1 | |
| ポーランド人の耳型 | 1 | ||
| SMCシリンダー- | 1 | ||
| 6 | 集じんシステム | 1 | |
| 強力な掃除機 | 1 | ||
| 吸塵代理店 | 2 | ||
| 7 | マニプレータ システム | 1 | |
| SMCシリンダー- | 4 | ||
| 線形ガイド-銀 | 2 | ||
| サーボ モーター-松下電器産業 | 1 | ||
| 8 | 回転盤システム | 2 | |
| 電気-ハンドボール | 2 | ||
| CAMのディバイダー-養兎場 | 2 | ||
| 9 | オペレーティング システム | 1組の | |
| タッチ画面- kunlunはさみtai | 1 | ||
| 10 | 制御システム | 1組の | |
| PLCのomron | 1 |
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
