機械を検出する高性能のリチウム イオン電池の生産ライン北極の部分

機械を検出する高性能のリチウム イオン電池の生産ライン北極の部分

1. この装置はニッケル水素および鉄ニッケル電池の版の毛の細菌の生産ラインの科学技術の設計の品質に基づいています。企業4.0に基づいて、電池の版の毛の細菌の理性的なフル オートマチックの生産ラインは設計され、製造されます。生産ラインは真空のミキサー、転換のバレル、自動スラリーのコンベヤー、パルプになる機械、ローラーの出版物、自動オンライン厚さの測定機械および打つ機械を含んでいます。北極の部分のための自動検出機械および無駄のための自動ウィンド マシーン。

引きの乾電池の版のためのリチウム イオン電池の生産ライン自動生産ライン

装置の3.5.Main部品

2.3.5.1の巻き戻すシステム:それはモーター、回転盤、近さスイッチで等構成されます。その構造は簡単、実用的です。3丸い突出部サポートは同時に引き込み、引き込めることができます。モーターは近さスイッチによって自動的に巻き戻すことができます。450mmをほどくことの最高の直径。

2.3.5.2の収納箱アセンブリ:手動で供給の位置に転換のバレルを押して下さい、油圧装置は自動的に転換のバレルを、接続しますインターフェイスを持ち上げ、高い粘着性ポンプは斜めのホッパーに自動的にスラリーを注ぎます。水平なセンサーが位置を検出した後、運搬ポンプは停止し、鋼鉄ベルトはスラリーを通ります。

2.3.5.3. 精密摩擦システム:このメカニズムはスクレーパー メカニズム、メカニズムを、空白のメカニズム水平にする、鋼鉄ベルト基盤および他のシステムで主に構成されます。

2.3.5.3 .1のスクレーパーの版のメカニズム:メカニズムはスクレーパー板、スクレーパー板直線性0.005mmから成っています。

2.3.5.3 .2の空白の保持のメカニズム:メカニズムはスクレーパーおよび圧力プレートで主に構成されます。必要性に従って、スクレーパーのサイズは23.5 mmおよび31のmmの2つの幅のサイズです。

2.3.5.3メカニズムを水平にする.3の鋼鉄ストリップ:メカニズムはスクレーパーの版の下で形づくために取付けられ、鋼鉄ストリップが摩擦の間に水平になることを保障するために鋼鉄ストリップを水平にします。

2.3.5.3は支承板で.4の基盤、メカニズム主に位置ピン構成され。位置ピンは鋼鉄ストリップが身に着け易く、荷を積み易く、荷を下し易い操作は簡単ですことを保障し。

2.3.5.4の乾燥の部品:それは構造スチール、構造スチールの版、堅いアルミニウム ケイ酸塩繊維の絶縁材、ヒート パイプ、赤外線装置、温度調節器、お偉方で等構成されます。各セクションは独自に温度調整されています質を保障するために。

2.3.5.5の矯正的な部品:サーボ モーター、ねじ棒のメカニズム、レーザー誘導器およびローラーはよく矯正的な効果を構成します。

人工的な高度の訂正操作の危険に加えて。レーザー センサーが鋼鉄ストリップのオフセットを感じるとき、サーボ モーターは回ります。

ねじは鋼鉄ストリップがアセンブリに滑らかに入ることができ、鋼鉄が減らすことができるようにローラーの斧が車輪の斧に平行であるように相殺されるべきローラーの車軸を運転します。

臨界温度で変形することは容易です。

2.3.5.7のシステムを運ぶ自動スラリー:手動で転換のバケツを自動上昇トラックに押し、バックルを締め、そして転換を回して下さい。

バケツは固定です、上昇トラックは上がり、バケツのバレルの接合箇所と高い粘着性ポンプ パイプライン間のインターフェイスは手動で接合し、締まります。スラリー タンクで渡して下さい

スラリーはセットの液体レベルの下にあることをセンサーは検出するとき、自動的に高い粘着性ポンプを始め、自動的にスラリーを運び、そしてセットの液体レベルに達します。

センサーの誘導はスラリー タンクに、高い粘着性ポンプ操作自動的にスラリーを移します。

高い粘着性の働き原則そして構造はポンプでくみます

2.3.5.7高い粘着性ポンプの.1の働き原則:内部の歯を搭載するドライブ ギヤ（外の回転子）は同じ方向の閉鎖したポンプ・ボディで回るために内部の回転子を運転しポンプ・ボディおよびフロント カバーの三日月形の版は排出の港から吸引の港を分けます。回るとき、否定的な圧力は吸引の港で形作られ、液体は吸われます。回転子は排出の港に液体を持って行き、液体の交通機関を完了するためにポンプ・ボディを重圧の下で排出します。

2.3.5.7 .2の高い粘着性ポンプ構造:高い粘着性ポンプは内部および外的な回転子、シャフト、ポンプ・ボディ、フロント カバー、ブラケット、等耐えるシールから主に成っています。2つのタイプのシールがあります:機械シールおよびパッキング シール。高温、高い粘着性および強いcorrosivenessのパッキング シールはの媒体のために選ばれます。高い粘着性によって結晶材料を運ぶことはポンプでくみますとき、熱保存のジャケットはフロント カバーおよびポンプ・ボディで設計することができます。蒸気か熱伝導率オイルは操作の間に熱保存および溶けることに使用することができます。

2.3.5.7 .3は内部粘性高い粘着性ポンプの主な特長次のとおりです:

2.3.5.7は.3.1圧力および流れの脈動小さいです（出力圧力:0 | 2.0MPa）。

2.3.5.7 .3.2の自己の起爆剤の性能（吸引圧力:真空-0.05 | -0.08MPa）

2.3.5.7 .3.3は媒体の運搬の粘着性の範囲大きいです（1.0Cst-300000Cst）。

2.3.5.7は.3.4ポンプ入口および出口回されて、配管は便利です。

2.3.5.7 .3.5はジャケット ハウジングが貝ポンプ・ボディ（250以下の摂氏温度）の暖房そして絶縁材を実現するために装備されています。

2.3.5.7が.3.6ステンレス鋼腐食性媒体を運ぶのに使用することができます。

2.3.5.7 .3.7Packingsealormechanicalsealcaused。

2.5.8の隠し場所システム:パワーなしの貯蔵のメカニズムは採用されます。鋼鉄ストリップが使い果され、取り替えられる必要があるとき貯蔵のメカニズムは手動で作用し、途切れない生産を実現するために取り替えられます。

2.3.6.Environmental条件

低負荷媒体を提供して下さい。

2.3.6.1の電源

2.3.6.1は下の0.5s 1%の下で.1の電圧AC380V + 10%三相4一時的な変更を並べます

2.3.6.1 .2は頻度50Hz + 1Hzあります

2.3.6.2。温度:5-35 C

保管温度:0-40 C

2.3.6.3の湿気30-80%しかしない凝縮。

2.3.6.4腐食性のガス、液体無しまたは爆発性のガス。

2.3.6.5装置色の条件:党Aによって提供される色の版か色数に従ってコンピュータ灰色。

2.4。ローラーの出版物

2.4.1.Equipment概観

装置が主にスラリー引かれた版の精密を改善するのに使用されていましたり焼結させた版の表面の均等性および表面の終わりを改善します。版の厚さの許容は版の質を保障するために管理されますで（+0.01 mm）。

2.4.2.Productionプロセス条件

2.4.2.1ロール サイズ:300X450mm、0-400mmの厚さ5mmのために適した。

ロールの2.4.2.2の有効な働く幅:400mm。

2.4.2.3ロール硬度:> HRC64ロール硬度の層の厚さ:> 12mm;堅いクロムめっきにされた表面、少なくとも3回の粉砕。

2.4.2.4ロール正確さ:活動的なロールおよび運転されたロールの円柱ジャンプは0.005mmです、2つのロールの斧の平行は0.006mmであり、プロダクト精密は中あります <0>

2.4.2.5ロール表面の粗さ:Ra=0.8.

2.4.2.6ロール整理の調節:0 | 2mm （0から1mmのダイヤルのゲージとの特別な条件なしで）。

2.4.2.7は全機械の力4KWであり、3KWは普通働いています。

2.4.2.8は引き込み式装置の前後に独自に置くことができます（自動ラインはこの装置が装備されていません）。

2.4.3.Equipment構成

2.4.4。機能索引の単位

装置は部品ほどく（任意）、ロール アセンブリで構成され、部品（任意）、および電気制御システムをほどきます。全機械は次の通りあります:全機械の長さは27500mmです、幅は1100mmであり、高さは1100mmです。ペンキの色は白いですまたは示される

顧客によって

。

2.4.4.1の棚システム:4080の側面によって溶接される、固体および信頼できる。基質の厚さ30mmの黒い処置をリン酸で処理する表面。

2.4.4.2のデータ収集システム:Keynesのオンライン測定システムがシステムにリアルタイムの圧延の整理およびフィードバックを監察するのに使用されています。油圧のシステム・モニタ リアルタイムおよび積極的にフィードバック データの圧力データ。

2.4.4.3はフレーム、運転ローラー、運転されたローラー、モーターからローラー アセンブリ等成っています。ローラーの表面の堅いクロムめっき。ロール硬度の層の厚さ:> 4mm;表面で懸命に、少なくとも3回以上粉砕クロムめっきにします。

2.4.4.4の隠し場所システム:パワーなしの貯蔵のメカニズムは採用されます。鋼鉄ストリップが使い果され、取り替えられる必要があるとき貯蔵のメカニズムは手動で作用し、途切れない生産を実現するために取り替えられます

2.4.4.4の巻上げの部品:モーター、鋼板溶接の棚、等を減速する受け皿から。

2.4.4.5制御電気システム:機械は電気板、漏出スイッチ、DCの安定性のが電源および他の電力回路の部品、制御、リレー装置のためのPLC等独自に装備されています。コネクターはコネクターおよびターミナル ブロックを使用して外的なターミナルに、接続されます。PLCはOMRONを採用します。送電線の天井の部品にパーホレーションがあります。他の装置間のケーブルそして空気管は下方部分で配られ、整理されます。

2.4.5.エネルギー媒体

2.4.5.1の電源

2.4.5.1三相.1の電圧AC380V頻度50HZ;電圧変動+ 10%よりより少し。力4KW。

2.4.5.2 .atmosphere

2.4.5.2 .1圧力0.4 | 0.6Mpaのきれいな乾燥した圧縮空気。

2.4.5.2 .2交通10L/分。

2.3.5.6のレーザーの厚さゲージ

2.3.5.6 .1のパラメータ テーブル

2.3.5.6 .1.1のCフレームのスキャンの打撃:350mm以下

2.3.5.6 .1.2の基質の幅:300mm以下

2.3.5.6 .1.3の北極の版の移動速度:20m/分よりより少し

2.3.5.6 .1.4の厚さの測定の範囲:5mm以下

2.3.5.6 .1.5のCフレームのスキャン ニング スピード:200mm/sよりより少し

2.3.5.6 .1.6の厚さの決断:0.1 M

2.3.5.6 .1.7の繰返しの正確さ: <>

2.3.5.6 .1.8のシステム測定の頻度:>1kHz

2.3.5.6 .1.9の入力パワー:220 +/-10% VAC 50Hz 10A

2.3.5.6 .1.10の最高力:1KWよりより少し

2.3.5.6 .1.11のレーザーの波長:650 nm目に見えるレーザー2Bのレベルが（光学道に沿ってまっすぐに見、光学機器によって観察しない注意する）。

2.3.5.6 .1.12のレーザー力:最高の4.8 MW

2.3.5.6 .1.13の出力:産業ネットワーク

2.3.5.6 .1.14のプロセス データ記憶、ネットワークの通信用インタフェースの予約

2.3.5.6 .2の構造記述

2.3.5.6機械構造の.2.1の記述そして標準

2.3.5.6走査器の構造の.2.2の記述そして標準

2.3.5.6 .2.3の電気キャビネット、ソフトウェア指定および標準

2.3.5.6 .3のスケッチ地図

2.3.5.7。3の機能の記述

2.3.5.7。3.1主制御インターフェイスおよび5折れ線グラフの制御命令（設計図、最終的な配達ソフトウェア）。

説明:厚さの範囲の5ラインの管理図を形作るためにプロダクト プロセスによって定められる厚さの指定のmidlineそして上部および低限の灰色の質バンドに加えて事前調整警報ラインは（赤い）加えられます。

2.3.5.7。3.2固定小数点の測定および端の細部検査（規準として実際の配達ソフトウェアが付いている図式的な図表、）。

記述:固定小数点測定はCフレームがある特定の位置で固定であり、北極の版がＹ軸の方向の周期的なライン スキャンによって測定されること、すなわちＹ軸の縦方向のスキャンの厚さの測定を意味します。

2.3.5.7。3.3データ記憶およびvolumedataのSPCの分析

記述:データは1つのmmの北極の幅の最低の決断の厚さデータ ホールダーで救われます;データはPCのハード ディスクの登録簿のデータ ホールダーで救われ、Excelのdocumentformatで救われます。

記述:単一周期（1つのスキャン）の各容積のためのSPCの分析ソフトウェアの統計的なサンプルはまたは単一周期の平均の縦方向間隔の範囲意味します。

2.3.5.7。3.4他の主関数:

システム口径測定は一組の自動アクチュエーターです。Cフレームがスタート地点（か口径測定の位置に）ある時、標準的な厚さのブロックは自動的にレーザー測定システムに目盛りを付けます。この自動口径測定プロセスは周囲温度および構造圧力の変更によって引き起こされたCフレームの小型の変更を解決します。

SLG350はイーサネット インターフェイスを通してソケットの形態かMCの議定書で指定記録に指定しましたデータを書くことができます。

システムは自動オーバーシュート警報機能、音を提供し、ライト警報および警報コンディションは任意です。

システムにユーザーの工程データのトレーサビリティの適用を非常に促進する自動プロセス棒の巻き枠の長さ/温度/湿気の実時間録音の仕事の機能があります。長さのエンコーダーはガイド ロールの側面でストリップの長さを測定するために取付けられています。温度および湿気センサーのグループはCフレームに同期的にプロセスの間に環境の温度および湿気を測定し、記録するために取付けられています。

システムは自動ガスの吹く装置、自動吹く吹く口径測定のフィルムおよびより低いレーザー レンズの落ちるガラス灰が装備されています。

制御システムは単独で働く大きい生産の厚さデータを、照会およびトレーシングを促進するために表示し、救うことができる、およびネットワークのデータ・リンクの使用を促進するためにデータベースおよび他の情報管理システムにアクセスする採用しますおよび二レベルの設計、PLCのサーボ動作制御をPC （MESシステムのような）。

2.5。打つ機械

2.5.1の装置の概観

この機械はパルプになり、打つ装置です。機械は圧延機によってフィード ベルトに最初に与えられ、適した位置に合わせられます。機械を始めた後、それは打つ機械の自動働くstate.2.5.2、指定および性能に参加します

2.5.2.1は、この機械北極の版の打ち、切断のための特別な装置です。それは安全で、簡単な操作を要求します。操作テーブルの設計は塵取り外しかブラシ掛け清浄のために便利です。

2.5.2.2は、打つことの後で、物質的なストリップ平らな端およびコーナー、フランジを付けたようになること、ぎざぎざおよびしわがあり北極平面へのぎざぎざの高さの垂直は0.08mmよりより少しべきです。

2.5.2.3は、物質的なストリップの最高の幅400のmmであり打つ長さはmmから10から200の調節することができます。打つことの後の物質的なストリップの次元の偏差は0.10 mmと等しいかまたはそれ以下であり、物質的なストリップの厚さはです0.15から1.5 mm扱うことができます。

100*100mm長方形の棒が打たれた後2.5.2.4は、磁極片の斜めの偏差0.20mmと等しいかまたはそれ以下です。

打つ長さが20mmより大きいとき2.5.2.5は、打つ速度20回/分よりより少しではないです。

2.5.2.6はラインまたは独立で、装置作動できます。

2.5.3の装置機能索引の単位

この装置は棚システム、ドライブ、打つシステムおよびchargingsystemで主に構成されます。

2.5.3.1のドライブ:自動装填装置は、磁極片の自動供給を締め金で止めて、供給の長さ連絡する置くことができます。

2.5.3.2の打つシステム:ドライブが固定長と与えられた後、空気油圧ブスター シリンダーは穿孔器にダイスを運転します。ダイスは1，000,000回の長い耐用年数のタングステン鋼鉄から、成っています。

2.5.3.3の受信システム:ダイスの下のベルト・コンベヤー ベルトは、打つことの後でコンベヤー ベルトに、磁極片自動的に落ち、自動的に装置を運びます。

2.5.3.4のごみ収集システム:モーターは打つことの後で自動的にロール回り、自動的に不用なベルトを集めます。

2.5.3.5の電気システム:機械は電気板、漏出スイッチ、DCの安定性のが電源および他の電力回路の部品、制御、リレー装置のためのPLC等独自に装備されています。コネクターはコネクターおよびターミナル ブロックを使用して外的なターミナルに、接続されます。PLCはOMRONを採用します。送電線の天井の部品にパーホレーションがあります。他の装置間のケーブルそして空気管は下方部分で配られ、整理されます。

2.5.4のエネルギー媒体

2.5.4.1の電源

2.5.4.1三相.1の電圧AC380V頻度50HZ;電圧変動+ 10%よりより少し。力4KW。

2.5.4.2 .atmosphere

2.5.4.2 .1圧力0.4 | 0.6Mpaのきれいな乾燥した圧縮空気。

2.5.4.2 .2交通10L/分。

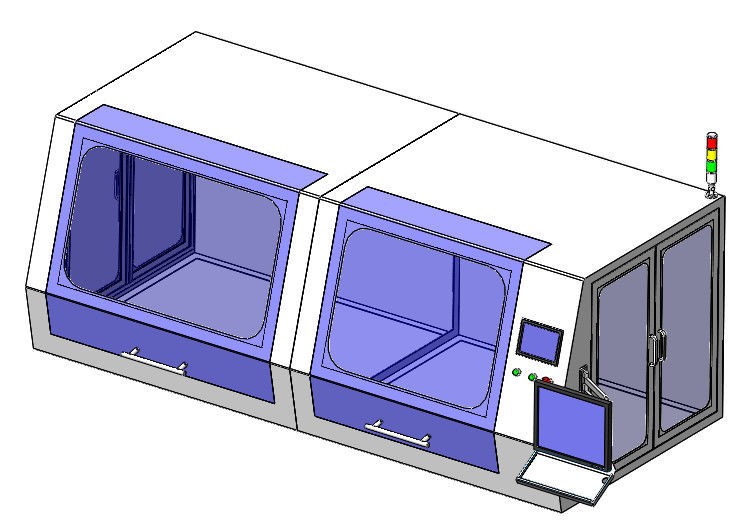

2.6の磁極片の探知器。

2.6.1。機械を点検する電池の磁極片の質のための設計の品質:

2.6.1. この装置は四川Changhongの電源の顧客が提供する焼結させた電池の版の質の点検条件に基づいています。電池の版の検査官は設計され、製造されます。CCDイメージ投射の原則を使用して、表面質問題の粉にされ、傷付けられ、割られ、そして見本抽出された棒は選ばれ、修飾されたプロダクトは物質的な箱で集められます。

2.6.1.2. 科学技術プロセス:

2.6.1.3. 電池容量のテスター、生産能力およびプロセス パラメータ:調節可能な版の生産の速度20 /分。

2.6.1.4. 装置の図式的な図表

2.6.2. 装置の主要な構成

2.6.3。装置の技術的な変数

2.6.4。主要な装置の部品

装置は主に北極の版の表面を拡大し、修飾されるかどうか判断するために標準的な北極の版によって比較するのにCCDイメージ投射の原則を使用します。磁極片がないとき、物質的な箱は自動的に転換することができます。マニピュレーターが物質的な箱から磁極片を吸った後、90度を回します。CCDは磁極片の底を、回します90度を検出します。修飾されたプロダクトはコンベヤー ベルトでクランプに入り、上部の検出の場所に磁極片を、再度回します90度を運転します。不適当なプロダクトは不用な箱に入ります。修飾されたプロダクトはコンベヤー ベルトの上部の検出の場所に動き続け検出の後で、削除の場所に自動的に与えられます。修飾されたプロダクトは物質的な箱に入り、不適当なプロダクトはwasteboxに入ります

2.6.4.1フレーム システム:溶接を通した4080正方形は、空気および電気取付けを使用して、空気の部品の設置制御から薄板金のシールの出現固体および信頼できる、効果的に塵を、電化製品のための入ること、別の内部フレーム防ぐことができます。支承板は20mmの厚い鋼板、表面のクロムめっきの処置です。

2.6.4.2. システムに与え、消します:薄板になる機械を使用して、分類機械、二重交換の一般的で物質的な箱は、途切れない生産実現されます。物質的な箱の底は材料がない、物質的な箱を自動的に転換するために装備されとき自動的に驚かすことができる行方不明の物質的なセンサーが。

2.6.4.4の回転式供給のマニプレータ システム:4位置の回転式精密カム ディバイダー、2位置CCDの検出与える、1位置の北極シート3位置はコンベヤー ベルト クランプにプロダクト、不用な箱への4位置の不適当なプロダクトを修飾しました。

2.6.4.5のコンベヤー ベルト システム:サーボ モーターは固定行くためにコンベヤー ベルトを間隔運転し、コンベヤー ベルトは効果的に棒を見つけることができる据え付け品が装備されています。

2.6.4.6. 切断のマニプレータ システム:サーボ モーターかrodlessシリンダーはガイド・レールの移動に吸盤のマニピュレーターを運転し、自動的に棒を吸い、そして対応する物質的な箱に入れます

.2.6.4.7. カバー システム:薄板金の溶接の構造、美しい形、独特なシールの構造の設計は、効果的に装置に落ちる塵を防ぎます。

2.6.5.Environmental条件

低負荷媒体を提供して下さい。

2.6.5.1の電源

2.6.5.1 .1の電圧AC220V + 10%

2.6.5.1 .2は頻度50Hz + 1Hzあります

2.6.5.2。温度:5-35 C

保管温度:0-40 C

2.6.5.3のガスの源:0.4-0.6MPa

2.6.5.4の湿気30-80%しかしない凝縮。

2.6.5.5腐食性のガス、液体または爆発性gas.2.6.5.6装置色の条件無し:党Aによって提供される色の版か色数に従ってコンピュータは白いです。

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
