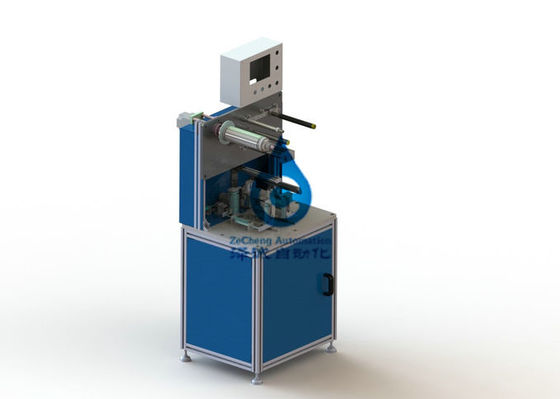

Zはリチウム イオン電池の生産ライン半自動薄板になる機械をタイプします

Zはリチウム イオン電池の生産ライン半自動薄板になる機械をタイプします

I.工程の条件:

1. 装置機能:力の細胞の行ないのzタイプのラミネーション。

2. 適当な製品仕様書:

適応の棒の指定:

モデルWの細胞幅（mm） Lセル長（mm） Hの細胞の厚さ（mm）

90、130、6.2

II.装置の性能

1. 棒間の直線の正確さ:全面的 <0>

2. 棒とダイヤフラム間の直線の正確さ:中心の偏差 <0>

3. 速度の積み重ね:1.5-2s/タブレット;

4. 人間-機械インタフェースの変数を置くそこに薄板になります;

5. ダイヤフラムの一定した張力装置;

6. エラー表示および敏速な機能;

7. それにダスティングおよび静電気を取除くことの機能があります

8. 上部の版は約1時間一度に働くことができます

III.装置機能単位

薄板になる機械装置のレイアウトおよびプロセス記述

1. 作成の後の電池細胞のプロセス図表。細胞が折られた後、膜は外部委託され、付着力のペーパーは貼られます。

製造の後の電池細胞のFIG. P11.1プロセス図表

2. 全機械は下記のものを含んでいます:左右の棒のフィルム箱（各側面の2）、左右の二次位置の（各側面の2）主要な薄板になるプラットホーム（各側面の1）、磁極片の捨てるメカニズム、後部移動メカニズム、主要な伝達メカニズム、制御システム、等。

3. 機械が前後200mmを運転するたびに移動時間は0.7秒であり、シリンダーの上部および下の位置はそれぞれ0.35秒に、各積み重ねのためのすなわち、1.4秒かかります。

4. 主要な薄板になるプラットホームは動かないし、ダイヤフラムは回ります。2位置組の棒の第一次置き、二次位置ががあり、権利の棒箱装置は下げることができます。

5. 磁極片の右側で箱は電池の容積のダイヤフラムの時空へ代理店ですより大きいスペース動くことができます。移動が、すぐに上下に上下に動くおよび置くサーボ モーターおよびモバイル機器を使用して、磁極片箱にのまわりで影響を与えない前後に代理店はサーボ機構を、磁極片の上にあちこちに動く物質的な箱採用しますサーボ機構、位置装置、真空の吸着機能の下で版を置く位置への小さいシリンダーを使用します。

6. 薄板にされた装置:真空の吸盤はラミネーション機械に磁極片を、この位置持っています締め金で止めるシリンダー圧力プレートを吸い、ダイヤフラム、主によっては薄板にされる静止した、型どおりの作品の数の部分を折ります。聴衆を持っています圧力爆弾およびサーボ機構を電池の厚さの増加を制御するのに電池が圧縮の状態に残ることを保障する圧力の同じ高さの必ずナイフの仕事が、servoを使用することを確認する薄板にしました;

7. ダイヤフラム装置を解放して下さい:装置は回るときdcモーター、一定した張力メカニズムおよび適度な標準的なローラーの取付けをダイヤフラムのトルクが基本的に同じであることを保障する備えています;

8. 1.5kwサーボ モーター、精密球ねじ、精密軸受け、始まり、停止の速い加速を備えている主要な伝動装置、正確な位置。

主要なコンポーネントの起源そして構成

3つは、部分のための環境要求事項そして条件の土地を選定します

1. 周囲温度:0 | 40℃;

2. 相対湿度:20 | 90%RH;

3. 電源:三相380V、50Hz;

電圧変動範囲:±10%;

場所の腐食性のガス、液体無しまたは爆発性のガス。

4. 圧縮空気:5 | 6.5barの圧力変動範囲:±10%;
