移動の版のレーザ溶接装置CCDの検出の自動に負荷および荷を下すこと
3.1装置機能および紹介

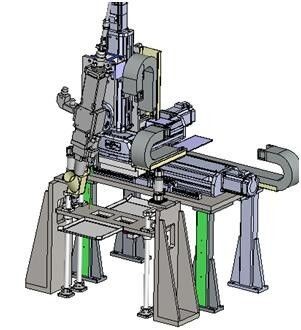

装置はついたレーザ溶接によって1つに接続の部分およびトップ・カバーをおよび自動的に材料を切るために溶接した。次の機能を使って:自動荷を積み、荷を下す、トップ・カバー刻まれた二次元コード、トップ・カバーのスキャン コード、トップ・カバーおよび関係の部分アセンブリおよびレーザ溶接、CCDの検出、溶接の場所のクリーニング、トップ・カバーおよび関係の部分の溶接姿勢の接着剤および検出の細胞の折りたたみ、細胞フリップ、細胞の結合機能。
3.3の主要なモジュールおよび機能条件
主要な機能技術的要求事項
1つの適用範囲が広いマニピュレーターの設計、プロダクト インターフェイスに与える電池はプロダクト使用金属材料が付いている直接接触のような区域で電池が圧力タイプ電磁弁が移動の過程において、装備されている移らないことを完全に相関関係（か反射が）装備されている非金属材料を、持っている物質的な検出センサーを、マニピュレーター禁止される、保障する採用する、電気なしで切れたときに保証プロダクトは、繰り返すのまたはより少なく操作の精密を+/- 0.05 mm落ちない。
電池の入って来る方向を点検しなさい。
3. ワイヤーの可動部分は高く適用範囲が広く適用範囲が広く適用範囲が広いマルチコア ワイヤーから成っている。
移動プロセスの間に、細胞は据え付け品の保護を受けて移り、細胞と据え付け品間の相対的な変位は起こらない。細胞が機械でつかまえられる回数は以上4あるべきではない（回数を除いて細胞は機械を出入りする）。
1つの物質的な版および装置インターフェイスに与えるトップ・カバーにバックストップの設計がある。
2. マニピュレーターの適用範囲が広い設計、プロダクトと接触してマニピュレーターのような部分で金属材料を直接使用することを禁止する。回避の設計を使用する屋根が付いている接触できる限り。
1. トップ・カバーにqrコードがあれば、物質的なトレーサビリティのために使用される。材料がスキャンされ、荷を積まれる後、蓄電池カバーはレーザー コードしたである。直接を取らなかったらコードを刻みなさい。
2. 機械をコードするレーザーが棒のコラムのトップ・カバーをコードするのに使用されコーディングの効果はコード読書によって確認された。装置はコードが印刷された識別し、そしてトップ・カバーのバッチおよび棒のコラムのアセンブリ情報を結合する後読み、qrコードを。
3 - 塵取り外しのメカニズムとかんだ。
4. 刻まれた上のバー コード≥99.9%の自動読書の成功率。
5ヤードの位置そしてサイズはバイヤーが提供したデッサンに応じてある。
6つのnコード シリーズ数は時間/日付自動的に変わることができる自動的に高めることができるバー コードは特性および変更と同時に区切ることができる。
7nコードの過程において、そこに重量コードおよび数の増加または減少のような異常な問題重量コードの発生を防ぐためにソフトウェアは提供されるべきである。
8. 集中ねじの外カバーの位置はスケールのスケール（0.1mm）が速く、量的な集中を促進するために装備されている。
9. Ipcはコード銃によってエンコーダーのトップ・カバーのコードをスキャンするために接続される（を含む入って来るバー コードおよび会社のバー コード）。コード スキャン ソフトウェアは二重反重いコードの機能があるべきで、システムにアップロードことができる。
参照としてトップ・カバーのGAIMENが入って来る材料の厚さの相違による異常なdefocusingを避けるのに使用されている。
色センサーがレーザ溶接の前にカバー プレートおよび肯定的で、否定的な棒の方向を検出するのに使用されている。
張力> 200N （せん断力）に会う2レーザ溶接。引き裂く付着の後のレーザ溶接の印は入って来る材料の汚染か変形を除いて、溶接の爆発ポイント、溶接および他の悪い溶接を、作り出すことができない。
3. 溶接の位置の同軸塵取り外し、風速≥15m/s。
溶接プロセスの間の4つは、電池全体として保護され、溶接のスラグは電池およびトップ・カバーの表面ではねかけない。（詳しい塵の保護計画については次の指示を見なさい）、溶接区域は除塵され、溶接のスラグは効果的に吸収される。用具を使うか、または保護カバーに付したまたはねの溶接のスラグが付いている部分は効果的に除塵される。
締め金で止めるメカニズムはアダプターがカバー プレートが付いている近い接触に事実上の溶接をことを避ける溶接する前にあることを保障する。
レーザ溶接機械の力は連続的な繊維レーザーの上の4000Wまたはであり、力の表示決断は1Wである。
レーザーの頭部の焦点距離は-5.0~+5.0mmの範囲、および調節の正確さ≤0.05mmと、デジタル式に表示され、調節することができる。焦点距離の方向にdefocusingを点検するために0.1mmのスケールの精密のスケール/ダイヤルが、ある
溶接変数は視覚化され、トップ・カバーのバー コードとたどることができ、そして縛られるべきである。
工作物はX、YおよびZの斧に沿う静止し、レーザーの頭部システム移動である。繰り返された位置の正確さは≤±0.05mmである。
溶接変数記憶モジュールによって、すぐに異なったプロダクトの変数を呼びか、またはプロセス パラメータを調節し、貯えることは便利である。貯蔵の量は≥5グループであるように要求される。
11. 溶接はトップ・カバーの棒のコラムの内部の表面に、悪い溶接に終って入って来る材料の厚さの相違に、よる異常なdefocusingを避けるために基づいている。同時に、間隔の測定機能は焦点距離の変更を監察するように要求される。
光ファイバーの長さは20メートルを超過しない。
ゴム加工 モジュール
1. レーザ溶接の完了の後で、それぞれ肯定的で、否定的なレーザ溶接の点に高温保護テープの1部分を加えなさい;中心が閉鎖していた後、テープは細胞の尾そして側面で貼られる
付着力用具は特別な反棒材料か他の反棒方法から成っている。
粘着テープの長さそして位置は調節することができる;付着力の位置は溶接印区域の中心に対称であり、付着力の位置の精密偏差は±0.5mmである。
4. 電池の双方そして底を接着の後で録音し、顧客の要求に従ってテープの量そして位置を貼りなさい。
5. 不完全なゴムの真空の検出および早期警報機能
色センサーが接着剤が行方不明であるかどうか検出するのに使用されるべきである。
7. 付着力のメカニズムの操作は安定し、信頼でき、付着力の収穫は不良品が次のプロセスに流れない注意しないことを保障する≥99.5%である。
ゴム製変更機能≤2minのための8停止は、ゴム製変更の成功率100%である。
折りたたみおよびモジュール1の棒のラグナットを併合した後曲げられる、棒のコラムおよび接続の版はトップ・カバーの端を超過しないし、曲がることは棒のコラム、棒のラグナット、溶接の点および他の部品を損なわない
引っ張り、引き裂く2北極の耳は中心最後の過程において許可されない。
中心が閉鎖していた後、両側および底はつき、付着力の検出は行なわれる。
カバー プレートの装填装置は主に供給のカート、カバー プレートの皿、パレット持ち上がるメカニズム、空の皿の移動のメカニズム、ガントリー供給のマニピュレーターを含んでいる。材料が手動で皿にカバー プレートの荷を解くことだった後装填装置の供給レベルへのカートを通したカバー プレートの主要な認識はカートの後に、マニピュレーター自動的にカバー プレート、カートに戻る空の皿を、置いた完全な版を手動で引張られる取る。
エンコーダーはエンコーダー、エンコーダーの調節のメカニズム、塵取り外しのメカニズム、カバー クランプおよび回転式シリンダーで主に構成される。それは主にカバー プレートの棒シリンダーの二次元コード彫版を実現し、次に二次元コードにカバー プレートの情報を結合するためにコードが刻まれた後、コードはそれからスキャンされ二次元コード情報は容易な録音および読書のためのシステムにアップロード;コーディング プロセスからの塵は塵取り外しシステムによって集められる。
電気細胞の二次位置のメカニズムはブラケットおよびthree-sided調整のメカニズムで主に構成される。主にアダプター版の溶接のための間隔の条件を満たすことを超音波溶接によって完了する電気細胞間の間隔の調節を実現する。電気細胞の短い側面はシリンダーを通した中心で逆転し、一直線に並ぶ。長さの方向は北極の耳の終わり位置の位置の参照に基づき、電気細胞間の間隔のための条件を満たすためにシリンダーの反対側は調節される。
3.3.4溶接の場所
溶接の場所は三軸の線形モジュール、レーザ溶接の接合箇所、同軸煙る管および保護メカニズムを平らにすることの溶接で主に構成される。それは主にアダプターのレーザ溶接を実現する。コンパクトを溶接する前の平らになるメカニズム アダプターおよびカバー プレートは三軸の線形モジュールを通って動くために、溶接の接合箇所を運転し塵取り外しシステム同時におよび同軸煙る管を通る塵取り外しは煙る。特定の塵取り外しの保護手段は次の通りある:
圧力メカニズムはカバー プレートを通してトップ・カバーのシリンダー表面と密接にアダプターに合い、同じ平面になくてもカバー プレートの圧力頭部は肯定的で、否定的なアダプターおよび棒のコラムが圧縮することができるように、ばねの適用範囲が広いメカニズムを備えている。溶接の盾は溶接の共同動き区域を囲み、細胞の表面をカバーする。溶接プロセスで発生する溶接のスラグおよびはねは細胞およびトップ・カバーからスラグおよびはねが落ちることを防ぐために分かれている。
煙の清浄器に接続される溶接の出版物版の両端に塵取り外しの管がある。溶接頭部はまた同軸煙る管が装備されている。溶接プロセスでは溶接のスラグおよび煙が時間に取除くことができることを保障するために塵および煙を同時に取除くのに、3本の煙る管が使用されている。
協同の責任
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証する。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連のデッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束する。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任がある（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答える。状態に従って、人員は48時間以内になる。後でより60時間無し、生産の継続をバイヤーによって保障するため;
（2）装置が保証期間を渡した後、問題があれば、2党はそれを伝達し合い、取扱う。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされる。Zh
（3）保証期間の間に契約で規定し、2党によって署名した技術的な一致は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に会社保証を提供する。
