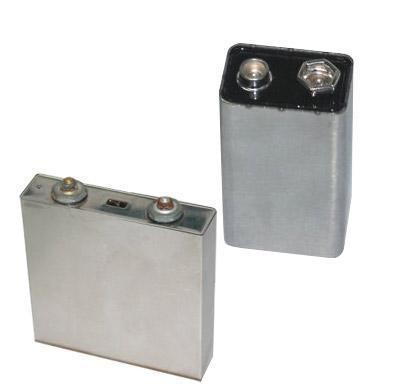

正方形または円形のアルミニウム電池カバープレート用のアルミニウムレーザー溶接システム
1、設備概要を下表に示します。
| 装置名 | 角キャップ溶接機 |
| 電源要件 |
三相380V±5%、50Hz 定格電力: ≤12KW 定格電流: ≤60A |
| 環境要件 | 温度5～40℃/湿度10～90% |
| ガス供給需要 |
空気 < 0.2m 3/h、圧力 ≥0.6Mpa 窒素 < 0.2m 3/h、圧力 ≥0.4Mpa |
| 労働時間 | 24H（連続運転） |
| 故障率 | ≤2%(機器に起因するもののみ) |
| 合格率 | ≥98% (異常な入荷物を除く) |
| 人員配置 | 1名（積み下ろし） |
| 設備効率 | 1PPM以上 |
2、設備構成
装置は主にレーザーホストと溶接ワークステーションで構成されます。

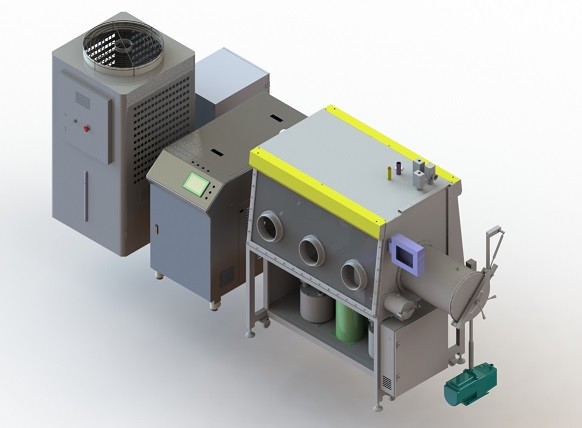

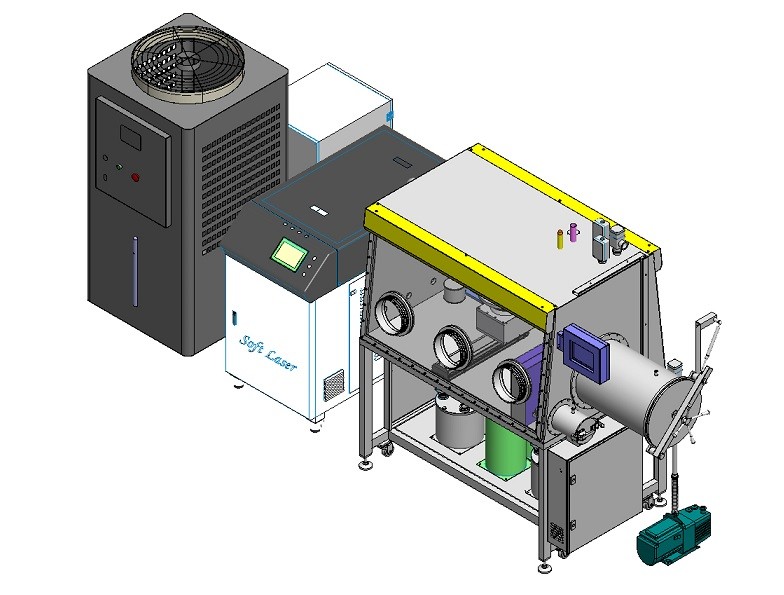

装置構成を以下に示します
３、機器構成
装置の主な構成を下表に示します。
| ユニット | 手順 | 量 | |
| 溶接ステーション | 溶接治具システム | 1 | |
| レーザーモーションシステム | 3軸 | 1 | |
| 監視システム | 1 | ||
| 溶接保護システム | 1 | ||
| ダストクリーニングシステム | 1 | ||
| 洗浄システム | 列 | 2 | |
| 溶接制御システム | 1 | ||
| レーザーホスト | レーザ |
中国最大/2000w |
1 |
| 水冷機 | ドルヨ / 2p | 1 | |
| レーザー溶接接合部 | 輸入 | 1 | |
4、溶接ワークステーション

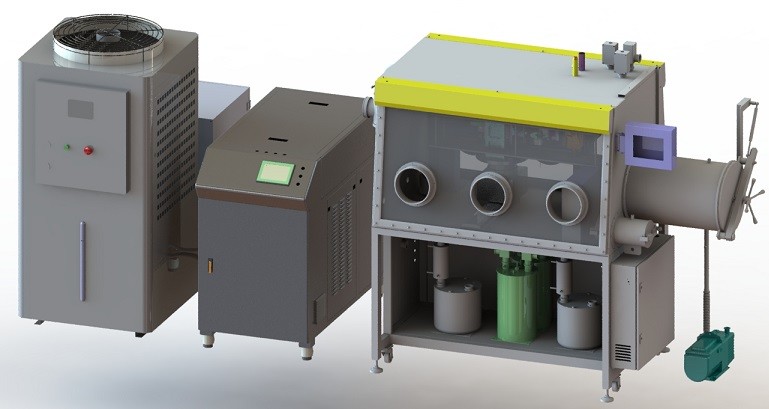

溶接ユニットには主に移動システム、溶接保護システム、監視システム、治具、防塵システム、溶接制御システムが含まれます。溶接テーブルを下図に示します。
