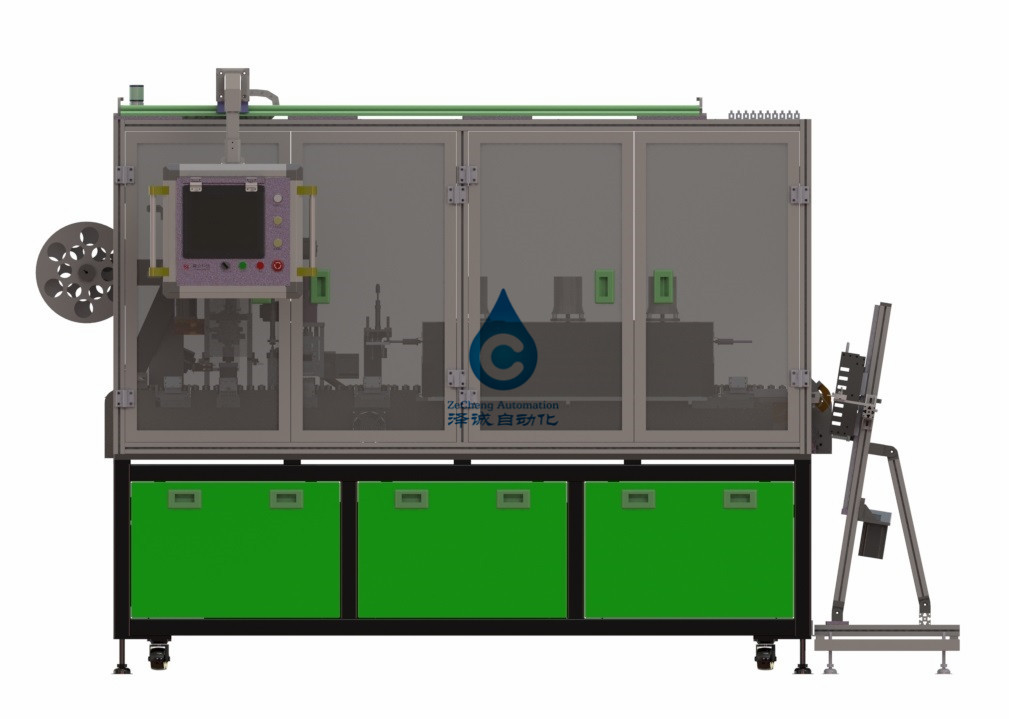

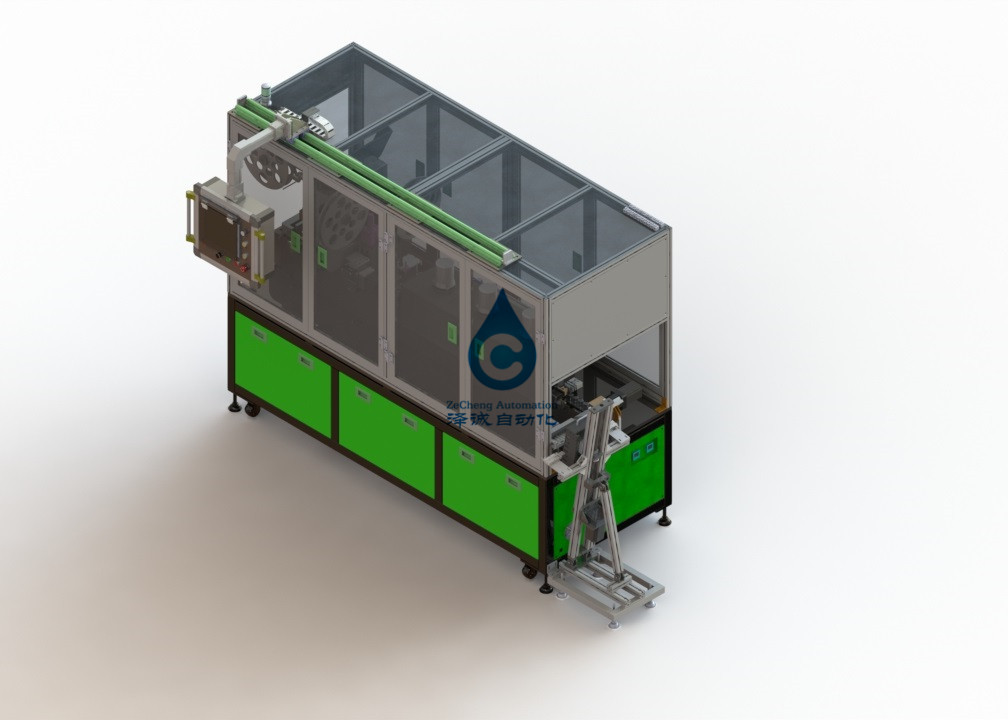

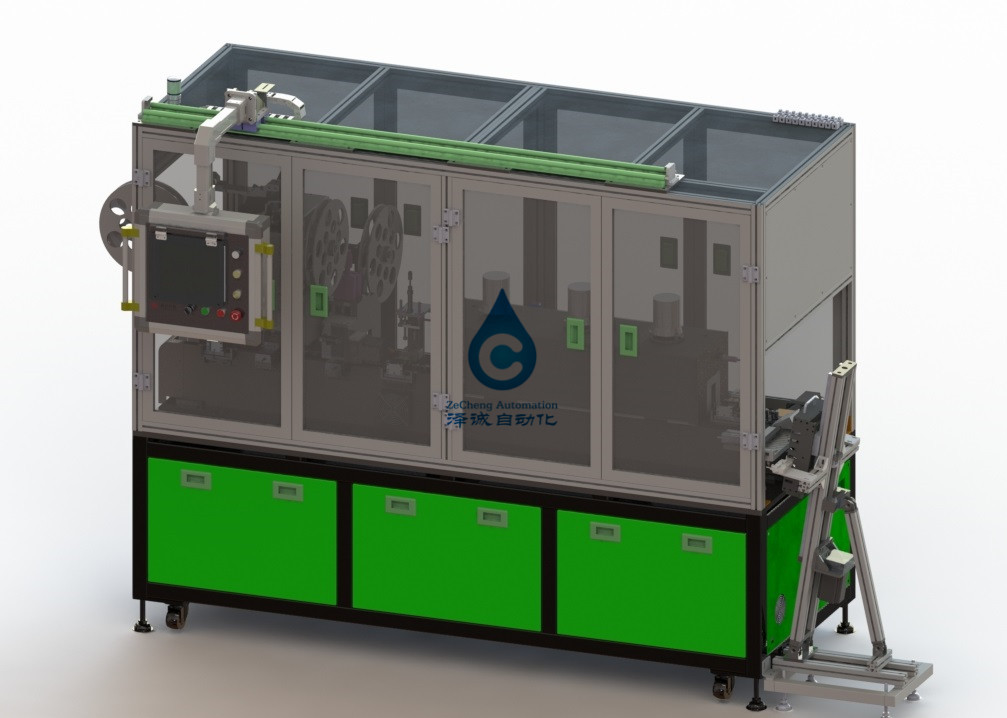

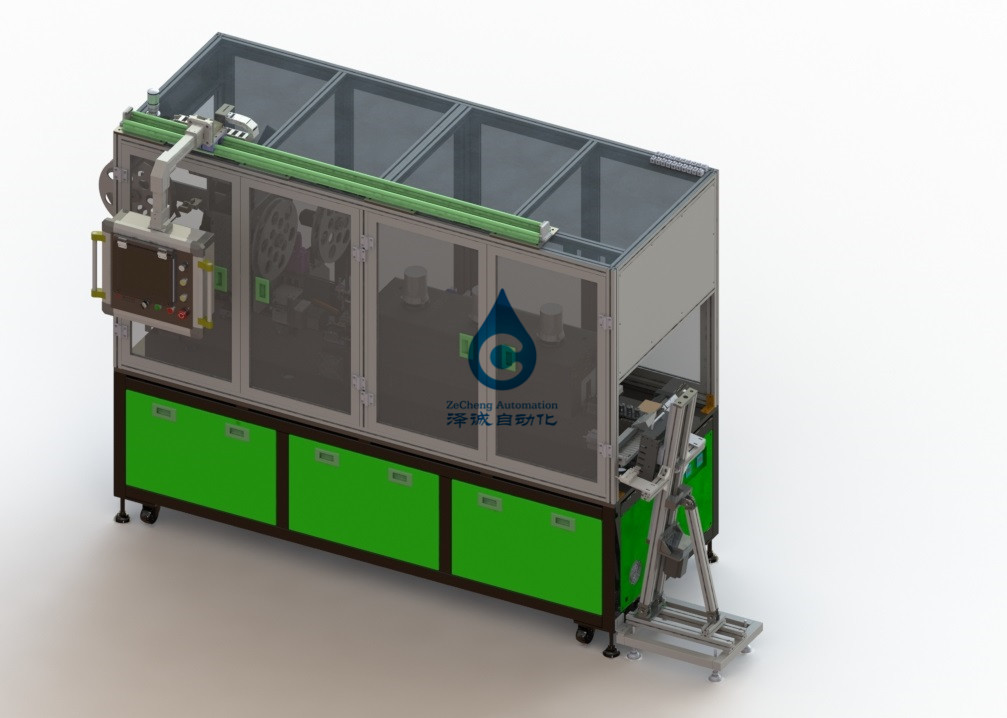

100 PPM/minのリチウム電池の生産ライン注文の自動袖
18650、26650の標準外注文の自動袖のリチウム電池の生産ライン外のフィルムのステッカー装置
1. 装置の機能および主義の導入
、肯定的な絶縁材のパッドおよび熱収縮の形成と18650円柱電池の自動PET/PVCの袖のために使用される。全機械は構造を運ぶ鎖を採用する。
電池は高温磁石の基盤で吸着され、熱-位置の穿孔器の上の位置の袖、絶縁材シート、二次位置および熱の縮みやすい管--を完了するために鎖は一歩ずつ運ばれる
風の収縮および他の機能。
2. 装置の行為流れ
高さの→の二次位置の→熱収縮の→の排出を薮で囲む穿孔器の上の絶縁材シートの→
3:装置の技術的な変数
| 基本的な変数 | |
| 単一機械効率 | P100PPM |
| チェーン線形速度 | 可変的な頻度調節可能な0-3m/Min |
| プロダクト パス率 | 99.50% |
| 装置回転率 | 98% |
| 生命は死ぬ | +/- 0.3 mm |
| 生命は死ぬ | 800000回または多く |
| 熱収縮の温度 | 室温-調節可能な200℃精密±2℃ |
| 騒音 | 60 dbまたはより少なく |
| 植物構成 | |
| 圧縮空気 | 鋭利さ0.6 MPa |
| 入力電圧 | 380ボルト/50のhz、25のkw |
| 水道水 | 装置のインストール ビットに1インチの配水管インターフェイスを提供しなさい |
| 廃水の排出 | 装置のインストール ビットに1インチの廃水の排出管インターフェイスを提供しなさい |
4. 装置の主要なコンポーネント
| いいえ | の名前 | 内容はもたらされる |
| 1 | 装填装置 | 前部装置をつなぐ1セット自動削除。 |
| 2 | 構成を置きなさい | 、ガイド棒ほどくセット、コイルを含んで、1ガイド棒、ガイドのサーボ モーター、回転式リング カッター、熱く縮みやすい管の二次正確な位置の高い底;電池はシリンダーVブロックによって電池の正確な位置を実現するために運転される。熱-与える縮みやすい管の長さ--を達成するため自動リング切断。テープ リンクを使用してロールをより再充電して、継続を作動すること容易保障すれば。カッターはガイドの袖によって正確さを保障するために導かれる。刃の回転式リング切断はステップ・モータによって運転される。 |
| 3 | 自動挿入物の絶縁材のメカニズム | 絶縁されたフィルムのほどくこと、段階的なデッサンおよび空気の型抜きのスクラップの巻き戻すことを含んで1セット。肯定的な絶縁材のゴム パッドの打ち、切断を実現するため、電池は極度であると自動的に期待される。無駄に發条仕掛の巻上げがある。 |
| 4 | 位置修正のメカニズム | 1セットは、電池および磁石の据え付け品の位置を熱収縮の前に訂正するために、電池の底に磁石の棒を、最下のパッケージの端が熱収縮の磁石に触れないことを保障するために、悪い最下ロール端を避けるために作る。 |
| 5 | 熱オーブン | 炉の1セット、熱気の収縮の炉、熱気の循環の配分、熱気の温度のユニフォーム、正確な制御、熱-縮みやすい管歩く、コンベヤーの鎖熱-の熱均等性を電池の表面の近くの縮みやすい管の収縮保障し、美しい保つために炉電池の回転で。 |
| 6 | 移送機構 | 、チェーン スプロケットおよびステップ ドライブで主に構成されてセット、1つは電池のステップ供給を完了し、次に袖、ゴム パッド、熱収縮、排出および他の機能領域に電池に荷を積む。各チェーン版は磁気プラットホームの吸着電池が装備されている。 |
| 7 | 棚 | 1セット、50の正方形の溶接。 |
| 8 | 人間-機械インタフェース | セット1つは人間-機械インタフェースを回す。 |
責任
1. 新しい装置の約束
私達の会社は装置のすべての部品が全く新しい状態にあることを、どれも使用した部品を保証しない。
2. 機密の責任。
私達の会社は許可書のない、顧客のすべての技術情報そしてビジネス情報があらゆる第三者へ漏出ではないと約束する。
3. 売り上げ後のサービスの責任
私達の会社は場所の受入試験の日付から始めるために1つの年の保証を提供する維持費は保証期間、装置の身に着けている部品の間に免除され、majeureの不適当な使用か力によって損なわれる部品は保証から除かれる。装置が保証の切れたの後に販売人によって機能障害および必要性修理起こったら両側によって交渉される費用。
