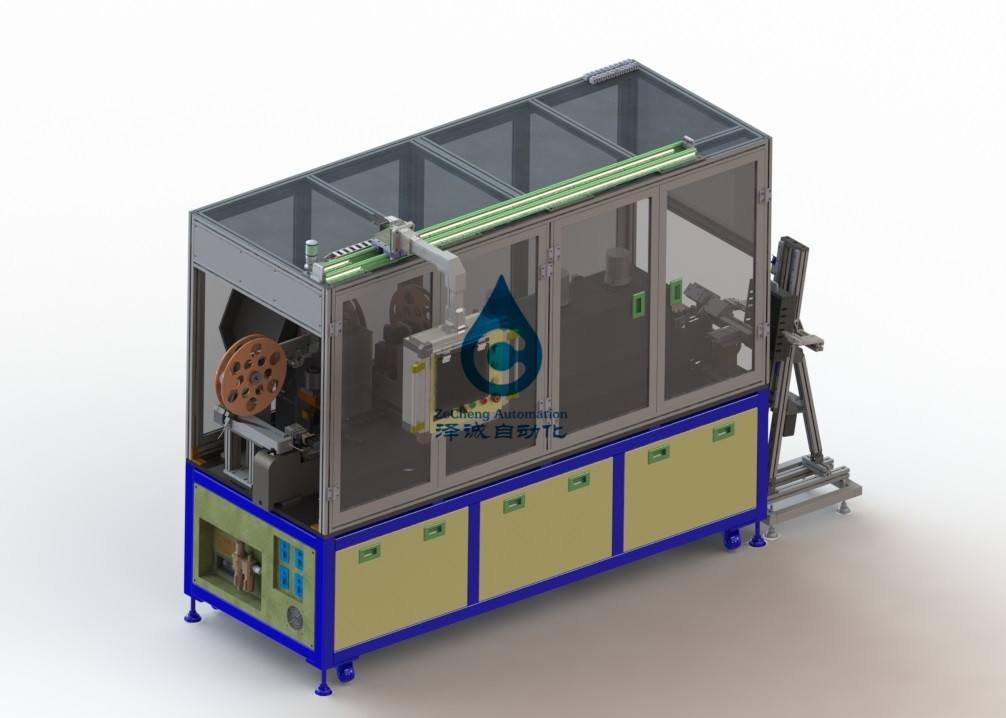

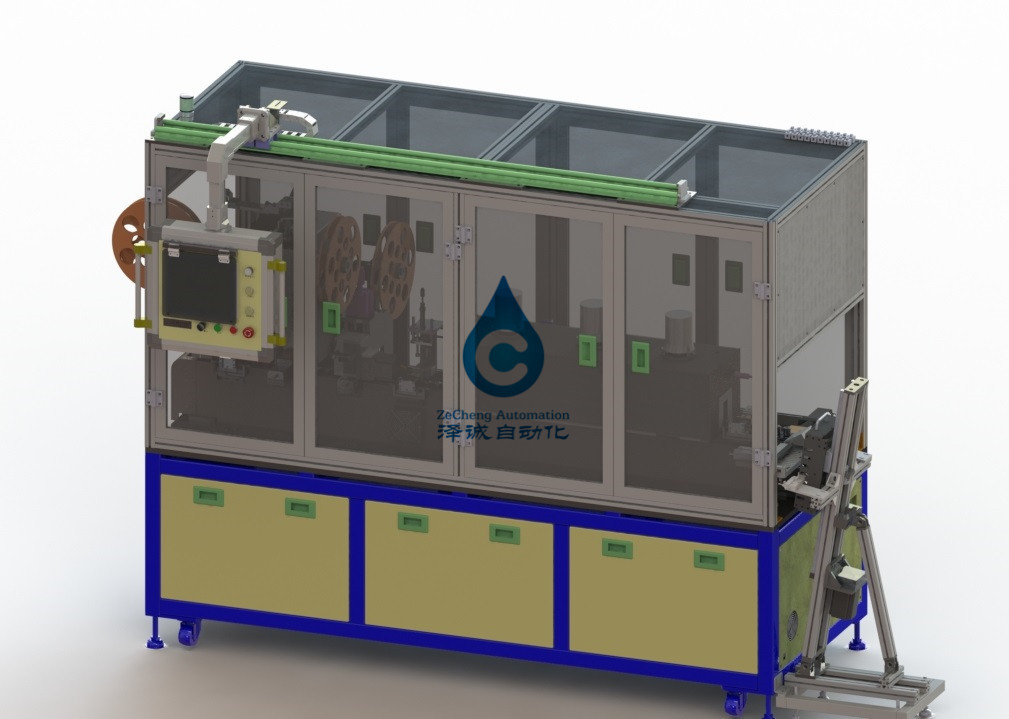

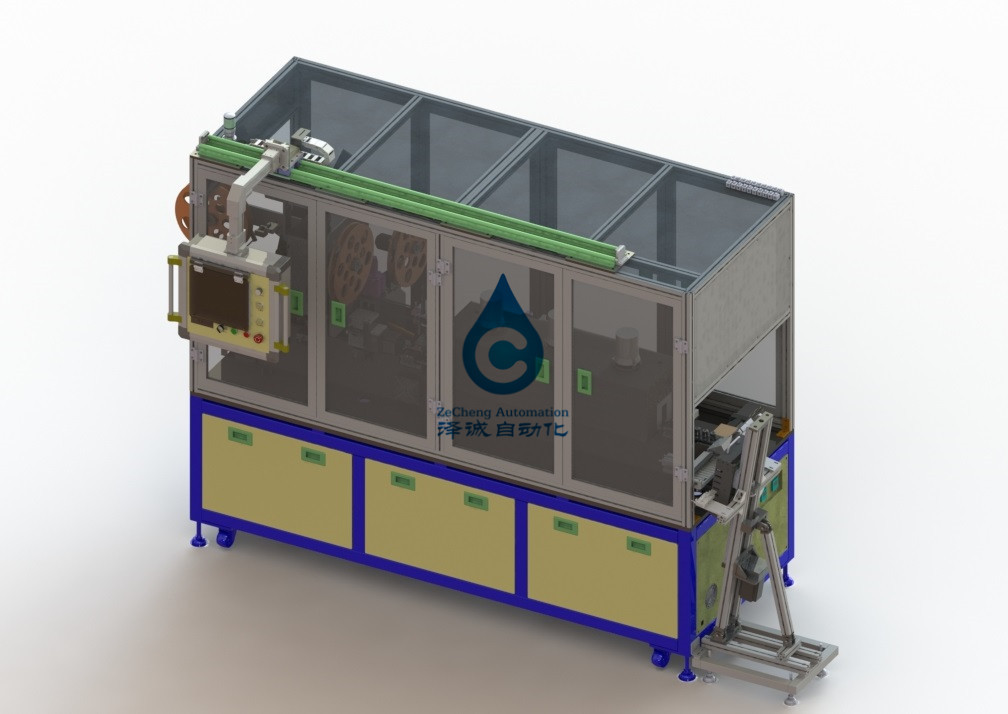

調節可能なペット ポリ塩化ビニールの袖18650のリチウム電池の生産ライン可変的な頻度
18650の26650,32650リチウム鉄の隣酸塩電池の袖のリチウム電池の生産ライン外のフィルムのステッカー装置
1. 装置の機能および主義の導入
、肯定的な絶縁材のパッドおよび熱収縮の形成と18650円柱電池の自動PET/PVCの袖のために使用される。全機械は構造を運ぶ鎖を採用する。
電池は高温磁石の基盤で吸着され、熱-位置の穿孔器の上の位置の袖、絶縁材シート、二次位置および熱の縮みやすい管--を完了するために鎖は一歩ずつ運ばれる
風の収縮および他の機能。
2. 装置の行為流れ
高さの→の二次位置の→熱収縮の→の排出を薮で囲む穿孔器の上の絶縁材シートの→
3:装置の技術的な変数
| 基本的な変数 | |
| 単一機械効率 | P100PPM |
| チェーン線形速度 | 可変的な頻度調節可能な0-3m/Min |
| プロダクト パス率 | 99.50% |
| 装置回転率 | 98% |
| 生命は死ぬ | +/- 0.3 mm |
| 生命は死ぬ | 800000回または多く |
| 熱収縮の温度 | 室温-調節可能な200℃精密±2℃ |
| 騒音 | 60 dbまたはより少なく |
| 植物構成 | |
| 圧縮空気 | 鋭利さ0.6 MPa |
| 入力電圧 | 380ボルト/50のhz、25のkw |
| 水道水 | 装置のインストール ビットに1インチの配水管インターフェイスを提供しなさい |
| 廃水の排出 | 装置のインストール ビットに1インチの廃水の排出管インターフェイスを提供しなさい |
4. 装置の主要なコンポーネント
| いいえ | の名前 | 内容はもたらされる |
| 1 | 装填装置 | 前部装置をつなぐ1セット自動削除。 |
| 2 | 構成を置きなさい | 、ガイド棒ほどくセット、コイルを含んで、1ガイド棒、ガイドのサーボ モーター、回転式リング カッター、熱く縮みやすい管の二次正確な位置の高い底;電池はシリンダーVブロックによって電池の正確な位置を実現するために運転される。熱-与える縮みやすい管の長さ--を達成するため自動リング切断。テープ リンクを使用してロールをより再充電して、継続を作動すること容易保障すれば。カッターはガイドの袖によって正確さを保障するために導かれる。刃の回転式リング切断はステップ・モータによって運転される。 |
| 3 | 自動挿入物の絶縁材のメカニズム | 絶縁されたフィルムのほどくこと、段階的なデッサンおよび空気の型抜きのスクラップの巻き戻すことを含んで1セット。肯定的な絶縁材のゴム パッドの打ち、切断を実現するため、電池は極度であると自動的に期待される。無駄に發条仕掛の巻上げがある。 |
| 4 | 位置修正のメカニズム | 1セットは、電池および磁石の据え付け品の位置を熱収縮の前に訂正するために、電池の底に磁石の棒を、最下のパッケージの端が熱収縮の磁石に触れないことを保障するために、悪い最下ロール端を避けるために作る。 |
| 5 | 熱オーブン | 炉の1セット、熱気の収縮の炉、熱気の循環の配分、熱気の温度のユニフォーム、正確な制御、熱-縮みやすい管歩く、コンベヤーの鎖熱-の熱均等性を電池の表面の近くの縮みやすい管の収縮保障し、美しい保つために炉電池の回転で。 |
| 6 | 移送機構 | 、チェーン スプロケットおよびステップ ドライブで主に構成されてセット、1つは電池のステップ供給を完了し、次に袖、ゴム パッド、熱収縮、排出および他の機能領域に電池に荷を積む。各チェーン版は磁気プラットホームの吸着電池が装備されている。 |
| 7 | 棚 | 1セット、50の正方形の溶接。 |
| 8 | 人間-機械インタフェース | セット1つは人間-機械インタフェースを回す。 |
協同の責任
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証する。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連のデッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束する。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任がある（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答える。状態に従って、人員は48時間以内になる。後でより60時間無し、生産の継続をバイヤーによって保障するため;
（2）装置が保証期間を渡した後、問題があれば、2党はそれを伝達し合い、取扱う。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされる。Zh
（3）保証期間の間に契約で規定し、2党によって署名した技術的な一致は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に会社保証を提供する。
