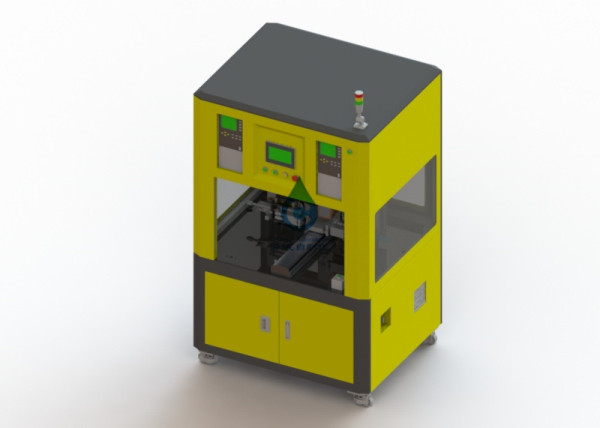

円柱電池0.1-0.3mmのための半自動溶接機
指定
3.1目的に合わせるため
円柱セルのサイズ
| モデル | 直径（mm） | 長さ（mm） |
| ZQA01B | 18-35 | 50-80 |
3.2装置の技術的な変数
|
指定 項目 |
ZPBC02-00 | |
|
技术参数 技術的な変数 |
効率（PPM） | 30 |
| ニッケルを被せなさい層の厚さ（mm）に | 0.1-0.3 | |
| XTrip （mm） | 500 | |
| YTrip （mm） | 500 | |
| 溶接電流（A） | 500-5000Adjustable | |
| 通電時間（氏） | 1-100Adjustable | |
| 圧縮空気システム | 党Aによって提供される0.4-0.7MPaAir源 | |
| 総力（kw） | 3 | |
| 正常な作動力（kw） | 2.5 | |
| 輪郭（L*W*H） | 1200*1000*1900 | |
3.3の溶接の効果
機械指定
4.1棚ハウジング システム
装置は安定した、信頼できる溶接の骨組を備えている。基質は20-25mmの厚さの鋼板から成り、表面は電気めっきされる。
外カバーは薄板金そしてアルミ合金の構造を、美しくおよび寛大採用する
4.2円柱電池の溶接の据え付け品システム
円柱電池は正確な位置のための位置の据え付け品に手動で排出される
4.3の溶接のプラットホーム システム
サーボ モーターは精密な線形ガイド・レールのX-Y動きを遂行するためにプラットホームを運転するように球ねじを運転し円柱電池のピンは溶接のために配られる。
溶接のメカニズムは両側で対称で、同時に溶接される
4.5オペレーティング システム
タッチ画面操作。起動、非常停止の、手動および自動ボタンがある
4.6制御システム
機械は電気板、内部漏出スイッチ、DCの安定性の電源および他の電力回路の部品のPLCのリレー、運動制御装置との制御と独自に取付けられている。
外側が付いている関係はコネクターおよび終着駅によってなされる。
PLCは送電線の松下電器産業PLC.Theの天井を打ち抜かれる採用する。他の装置間のケーブルそして送風管は下方部分でワイヤーで縛られ、配管される
5。エネルギー媒体
次のエネルギー媒体を提供しなさい
5.1The電源
1>電圧AC220V±10%<0> 1%One時間の変動は0.5sの1%よりより少しである
2>frequency 50Hz±1Hz
5.2Air
1>Pressure 0.5Mpa<5kgf>
2>Capacity 10L/min
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証する。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連のデッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束する。
