3KWさまざまなタイプの電池の磁極片CCDの質の探知器
電池の電極のための質の点検機械の1.Design条件:
1.1. この装置はリチウム電池、リチウム鉄の隣酸塩電池、リチウム鉄電池、ニッケル カドミウム電池、ニッケル亜鉛電池、ニッケル・鉄電池、極度のコンデンサーのために適して、他の新しいエネルギー電池の磁極片の表面質の検出に、CCDイメージ投射主義を使用して、粉、傷、ひび、表面質の電池の棒選ばれる見本抽出シートのような問題が修飾されたプロダクト集めた箱の材料をある。
1.2. 電池の磁極片の質の点検機械の容量そしてプロセス パラメータ:調節可能な軒桁の生産の速度4の部分/分

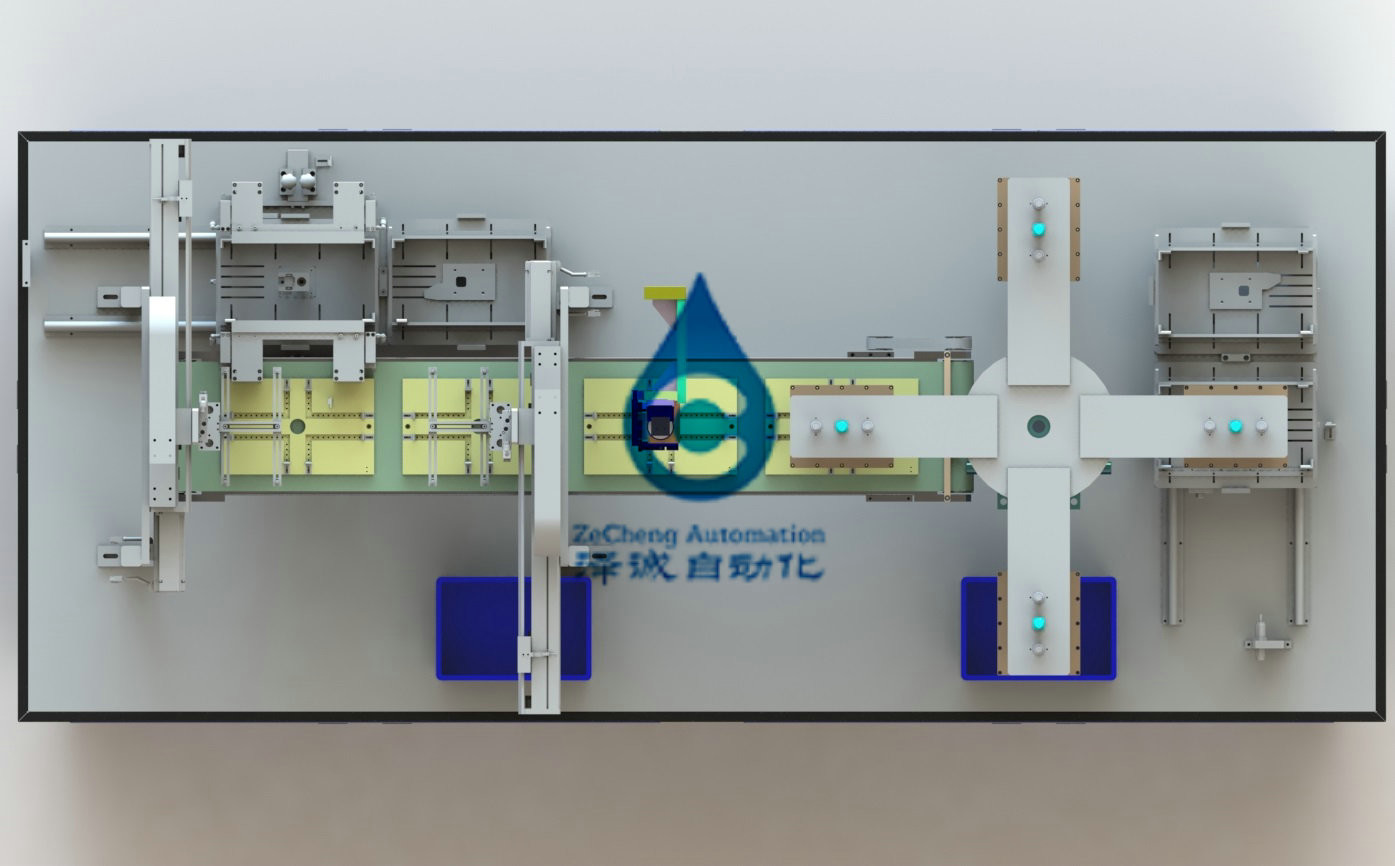

1.3. 装置の図表
2. 装置の技術的な変数
|
機械指定 項目 |
ZCCF02A |
| 真空 | ≤-88KPa |
| 総力（kw） | AC220V、50HZ 3KW |
| 正常な作動力（kw） | AC220V、50HZ 2KW |
| 重量 | 1.5T |
| 装置回転率 | 95% |
| 装置のパス率 | 99.5% |
3. 主要な装置の部品
この装置は主に棒の表面の写真を撮るのにCCDイメージ投射主義を使用し標準的な棒と修飾されるかどうか判断するために比較する。棒がないとき、物質的な箱は自動的に転換することができる。マニピュレーターは物質的な箱から棒シートを吸い、90度回す。CCDは棒シートの底を検出し、90度回す。修飾されたプロダクトは不用な箱への不適当なプロダクト自動的に物質的な箱に排出の場所に、修飾されたプロダクト送られる検出の後で上記の検出の場所にコンベヤー ベルトで、動き続ける。
3.1回転式供給のマニプレータ システム:4場所の回転のための精密カム ディバイダーを使用して、2場所CCDの検出与える、1場所の磁極片3場所はコンベヤー ベルトの据え付け品、不適格なプロダクトが不用な箱に置かれる4場所に修飾されたプロダクトを置いた。
3.2Conveyorベルト システム:サーボ モーターは固定間隔を動かすためにコンベヤー ベルトを運転しコンベヤー ベルトは効果的に磁極片を取付けることができるクランプが装備されている。
3.3Unloadingマニプレータ システム:サーボ モーターかrodlessシリンダーはガイド・レールで動くために吸引のコップのマニピュレーターを運転し、自動的に磁極片を吸い、そして対応する物質的な箱に入れる。
3.4Upperカバー システム:それは出現で美しい薄板金の溶接の構造を採用し効果的に塵は装置に落ちることを防ぐことができる独特な密封の構造の設計を採用する。
4. 環境要求事項
次のエネルギー媒体を提供しなさい
4.1電源
4.1.1電圧AC220V± 10%
4.1.2の頻度50 hz + 1つのhz
4.2. 温度:5-35℃Storage温度:0-40℃
4.3. 空気源:0.4-0.6mpa
4.4湿気30-80%はしかし露が降りるべきではない。
4.5はそこに場所の腐食性のガス、液体または爆発性のガスではない
4.6装置色の条件:党aによって提供される色の版か色数に従ってコンピュータは白い。
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証する。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連のデッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束する。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任がある（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答える。状態に従って、人員は48時間以内になる。後でより60時間無し、生産の継続をバイヤーによって保障するため;
（2）装置が保証期間を渡した後、問題があれば、2党はそれを伝達し合い、取扱う。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされる。Zh
（3）保証期間の間に契約で規定し、2党によって署名した技術的な一致は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に会社保証を提供する。
