PLCの自動始動機のリチウム携帯電話電池の生産ライン
自動始動機のリチウム電池の生産の携帯電話電池の生産ライン
自動始動機電池、携帯電話電池、エネルギー蓄積電池、自動生産設備
I.のリチウム電池の生産ライン:

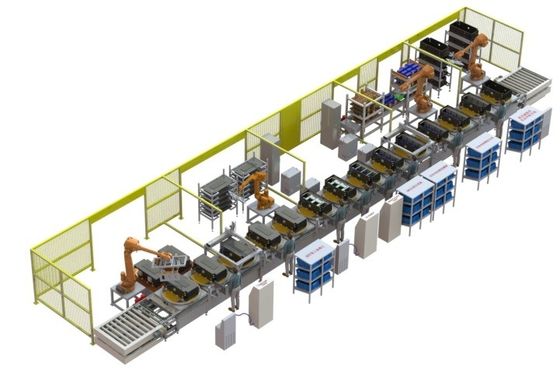

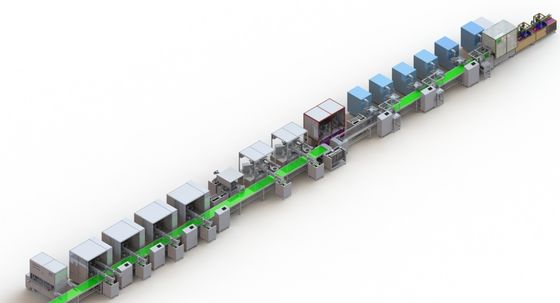

1. アルミニウム電池の自動生産ライン
1.1. リチウム イオン電池の生産のための完全な装置の設計の品質
1.1.1生産能力の条件:
| いいえ。 | 容量の条件（唯一の1分あたり） | 就業時間/日 |
| 1 | 6PPM | 20hours |
1.1.2. 全ラインはフル オートの生産であり、すべての場所はマニピュレーターの自動に供給および荷を下すことを実現する。
1.1.3. 特徴:
鉄の粉の1.1.3.1の自動供給、自動に重量を量ること、自動ろ過、ほこりのない生産を達成するために自動混合および混合。
1.1.3.2のコーティングののりの自動供給の自動コーティング、ベーキング。
1.1.3.3. 高速のハードウェア型の切断そしてラミネーション。
1.1.3.4のラミネーション プロセス。
1.1.3.5はラミネーションの後ですべてのプロセスで、電池細胞自動的に完了し、すべてのプロセスの装置に効果的に力電池の製品種目の品質管理問題を解決する自身の検出機能が、ある。データ解析の機能によって、データベースのフォーマットはバイヤーの中央制御システムの条件に一貫している。全工程の間に、電極および細胞は手動で触れられない。
1.1.3.6は独立したPLCおよびタッチ画面が各々の単一機械装備されている。全体の生産ラインは単一機械によって作動させることができるまたは全ラインは自動的に作り出すことができる。単一機械は電気細胞の検出の後で動き始め検出センサーが取り消された後単一機械は動かない。
1.1.3.7のグリッパーのキャリアは電池の交通機関が効果的に平らなベルト伝達によって引き起こされた摩擦汚染を避けることができるように採用される。
1.1.3.8は必要性に従って、モデル取り替え易い据え付け品のキャリア調節することができる救う費用を。
1.2はプロダクション システム次の材料仕様書に合う:
| モデル | Wの幅（mm） | L高さ（mm）の棒のコラム | Hの厚さ（mm） |
| ZDAD01A | 130 | 155 | 36 |
| 120 | 187 | 45 | |
| 112 | 207 | 59 | |
| 90 | 110 | 22 |

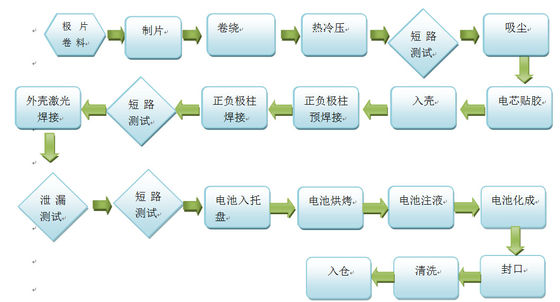

1.3デバイス・コンフィギュレーション:
| いいえ。 | プロセス名前 | 商品名 | 効率 | 量 |
| 1 | 供給 | フル オートの供給機械 | 2 | |
| 2 | 混乱 | 真空のミキサー | 300L | 2 |
| 3 | コーティング | コータ | 15m/min | 2 |
| 4 | ローラー圧力 | 高精度のローラーの出版物 | 15m/min | 2 |
| 5 | 記事ポイント | スリッター | max50m/分 | 2 |
| 6 | 生産 | 型抜き機械 | 100 | 2 |
| 7 | 薄板にされる薄板にされる | 自動薄板になる機械 | 0.5 s/piece | 6 |
| 8 | preweld | 細胞の棒の耳の前溶接工 | 5 | 1 |
| 9 | カバー プレートの溶接 | カバー プレートの溶接機 | 5 | 1 |
| 10 | 貝に | 自動貝の送り装置 | 5 | 1 |
| 11 | 輸送 | 二重速度のチェーン コンベヤ ベルト | 2 | |
| 12 | 電池の処理 | 細胞のキャリア | 8 | |
| 13 | まめの皿 | まめの皿 | 400 | |
| 14 | 合金の版 | 自動帽子の完了機械 | 5 | 1 |
| 15 | X - 光線の検出 | X - 光線の試験機 | 5 | 1 |
| 16 | レーザ溶接 | レーザ溶接機械 | 5 | 1 |
| 17 | 漏水検知 | フル オートのヘリウムの質量分析計 | 2 | 3 |
| 18 | 焼きなさい | オーブン | ||
| 19 | ノートの液体 | フル オートの液体の注入機械 | 2 | 3 |
| 20 | sprigging | 自動釘付け機械 | 5 | 1 |
| 20 1つ | 許可された立場 | 5 | 1 | |
| 22 | 釘 | 自動釘の抽出器 | 5 | 1 |
| 23 | に | タンクに | ||
| 24 | シーリング | レーザーのシーリング機械 | ||
| 25 | 漏水検知 | フル オートのヘリウムの質量分析計 | 2 | 3 |
| 26 | クリーニング | 自動クリーニング機械 | 5 | 1 |
| 27 | 検出 | フル オートの試験機 | 5 | 1 |
| 28 | 上塗を施してある塗られる | フル オートのコータ | 5 | 1 |
| 29 |
のりポリ塩化ビニールの切れ
|
フル オートの絶縁材の薄板になる機械 | 5 | 1 |
| 30 | 電池の移動 | 電池の移動のマニピュレーター | 5 | 1 |
| 31 | 電池の移動 | 供給のマニピュレーター | 5 | 2 |
| 32 | 電池の移動 | コンベヤー ベルト | 5 | 3 |
2のプロダクト
