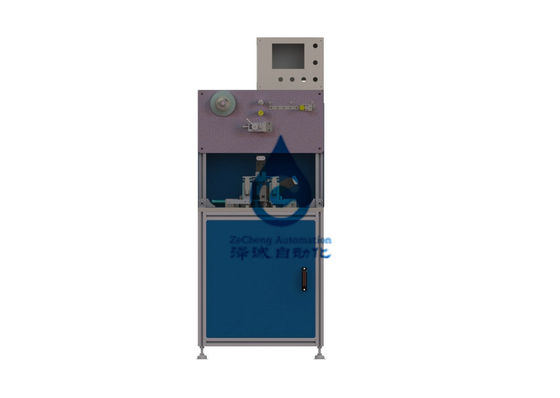

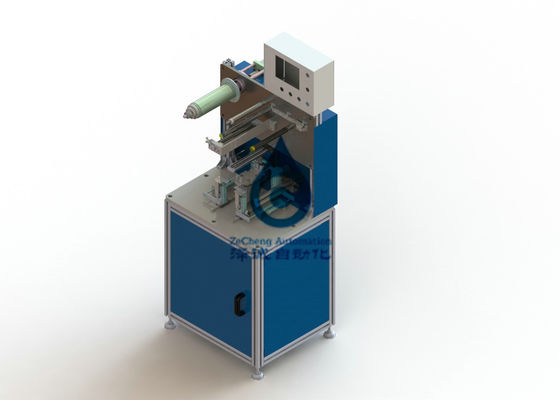

安定したリチウム イオン電池の生産ラインZは半自動薄板になる機械をタイプする

安定したリチウム イオン電池の生産ライン半自動薄板になる機械

I.の工程の条件:

1. 装置機能:力の細胞のzタイプのラミネーションを行ないなさい。

2. 適当な製品仕様書:

適応の棒の指定:

モデルWの細胞幅（mm） Lセル長（mm） Hの細胞の厚さ（mm）

90、130、6.2

II.装置の性能

1. 棒間の直線の正確さ:全面的 <0>

2. 棒とダイヤフラム間の直線の正確さ:中心の偏差 <0>

3. 速度の積み重ね:1.5-2s/tablet;

4. 人間-機械インタフェースの変数を置くそこに薄板になる;

5. ダイヤフラムの一定した張力装置;

6. エラー表示および敏速な機能;

7. それに静電気の塵を払い、取除くことの機能がある

8. 上部の版は約1時間一度に働くことができる

III.装置機能単位

薄板になる機械装置のレイアウトおよびプロセス記述

1. 作成の後の電池細胞のプロセス図表。細胞が折られた後、膜は外部委託され、付着力のペーパーは貼られる。

製造の後の電池細胞のFIG. P11.1のプロセス図表

2. 全機械は下記のものを含んでいる:左右の棒のフィルム箱（各側面の2）、左右に二次位置の（各側面の2）主要な薄板になるプラットホーム（各側面の1）、磁極片の捨てるメカニズム、後部移動メカニズム、主要な伝達メカニズム、制御システム、等。

3. 機械が200mmをあちこちに運転するたびに、移動時間は0.7秒であり、シリンダーの上部および下の位置はそれぞれ0.35秒に、各積み重ねのためのすなわち、1.4秒かかる。

4. 主要な薄板になるプラットホームは動かないし、ダイヤフラムは回る。2位置組の棒の第一次置き、二次位置ががあり、権利の棒箱装置は下げることができる。

5. 磁極片の右側で箱は電池の容積のダイヤフラムの時空へ代理店であるより大きいスペース動くことができる。移動の前後の代理店はサーボ モーターを使用して、磁極片箱に、影響を与えないし、すぐに上下に上下に動くおよび置くモバイル機器は磁極片の上にサーボ機構を、物質的な箱動いたあちこちに採用するサーボ機構、位置装置、真空の吸着機能の下で版を置く位置への小さいシリンダーを使用する。

6. 薄板にされた装置:真空の吸盤はラミネーション機械に磁極片を、この位置持っている締め金で止めるシリンダー圧力プレートを吸い、ダイヤフラム、主は静止した、折る型どおりの作品の数の部分を薄板にした。聴衆を持っている圧力爆弾およびサーボ機構を確認することを、電池の厚さの増加を制御する使用servo電池が圧縮の状態に残ることを確認する圧力の同じ高さのナイフの仕事必ず、薄板にした;

7. 解放のダイヤフラム装置:装置は回るときdcモーター、一定した張力メカニズムおよび適度な標準的なローラーの取付けをダイヤフラムのトルクが基本的に同じであることを保障する備えている;

8. 1.5kwサーボ モーター、精密球ねじ、精密軸受け、始まり、停止の速い加速を備えている主要な伝動装置、正確な位置。

主要なコンポーネントの起源そして構成

部分のための3、場所の環境要求事項および条件

1. 周囲温度:0 | 40℃;

2. 相対湿度:20 | 90%RH;

3. 電源:三相380V、50Hz;

電圧変動範囲:±10%;

場所の腐食性のガス、液体無しまたは爆発性のガス。

4. 圧縮空気:5 | 6.5barの圧力変動範囲:±10%;
