1つの棒シートの溶接機の記述
この装置は磁極片および棒のラグナットの自動溶接のために主に使用され、プロセス接着によって処理される。水晶振動レーザーの頭部の使用は効果的に働く効率を改善できる。自動軒桁、自動棒のラグナット、自動位置の自動レーザ溶接は、手動仕事の強度を、仕事の効率を改善するために減らす。
2. 設計の品質
2.1. 効率:6PM （含まれなかった手動燃料を補給する時間）。機械約100ポイントに当ったレーザーが水晶発振子の頭部、それかかる約8秒。
2.2. 信頼できる装置、低い維持率、便利な維持および耐久財;
2.3. 自動棒のラグナット、自動軒桁およびレーザーの自動溶接の棒のラグナットの高性能;
2.4. 正確な位置、安定した溶接の質および調節可能な溶接姿勢;
2.5. 棒シート（溶接姿勢の正確さ）の製作の正確さ:縦方向:±0.25mm;横断:±0.50mm;
2.6. 装置に次の機能がある:平らになり、スポット溶接、そして自動収録;
2.7. 溶接された棒の耳は標準的な箱に自動的に与えられる;
2.8. 溶接はしっかりし、non-adhesive、右の位置、でそして高性能とである;
2.9. 粘着テープのバック・エンドの最高は0.4mmを超過しない;
3. 装置の主要なコンポーネント
| 通し番号 | システム構成 | システム構成 | ブランドか処置 | 数の |
| 1 | 棚システム | 1組の | ||
| 溶接された骨組構造 | 40x40x3党 | 1 | ||
| 支承板 | 鋼板の黒いリン酸で処理すること | 1 | ||
| 2 | 回転テーブル システム | 1組の | ||
| CAMのディバイダー |
Texaco |
1 | ||
| ステッピング モーター | 制御Rの | 1 | ||
| 3 | 軒桁の供給箱 | 1組の | ||
| 味をつけることは箱できる | 陽極酸化された黒いアルミニウム部品 | 1 | ||
| 4 | ポーランド人の耳の供給箱 | 1組の | ||
| 味をつけることは箱できる | 陽極酸化された黒いアルミニウム部品 | 1 | ||
| 5 | 供給システムを持ち上げる | 3組の | ||
| リニア モーター |
台湾GEN
|
3 | ||
| 6 | マニプレータ システム | 3組の | ||
| サーボ モーター |
松下電器産業
|
3 | ||
| 球ねじ | 銀 | 3 | ||
| 線形ガイド | 銀 | 6 | ||
| 真空の吸引のコップ | M、m | 6 | ||
| 7 | 据え付け品の位置 | 6組の | ||
| 据え付け品の位置 | 陽極酸化された黒いアルミニウム部品 | 6 | ||
| 8 | 圧力システム | 1組の | ||
| Gas-liquidブスター シリンダー | 台湾 | 1 | ||
| 9 | レーザー機械 | 1組の | ||
|
水晶発振子レーザー機械
|
結合された勝利 | 1 | ||
| 10 | システムを内部に閉じ込める | 1組の | ||
| シリンダー | SMC | 4 | ||
|
線形ガイド
|
銀 | 8 | ||
| 11 | 箱の受け入れ | 1組の | ||
|
味をつけることは箱できる
|
陽極酸化された黒いアルミニウム部品 | 1 | ||
| 12 | 制御システム | 1組の | ||
| PLC | omron | 1 | ||
| タッチ画面 | Kunlunの国家 | 1 |
4. 装置の技術的な変数
|
指定 プロジェクト |
ZBCA02A-00 | |
| 技術的な変数 | 効率（PPM） | 6 |
| 真空システム | -95kpa | -50kpa。、真空の源は党aによって提供した | |
| 設備故障率 | 2%と等しいかまたはそれ以下 | |
| 総力（kw） | 6 | |
| 正常な作動力（kw） | 5.6 | |

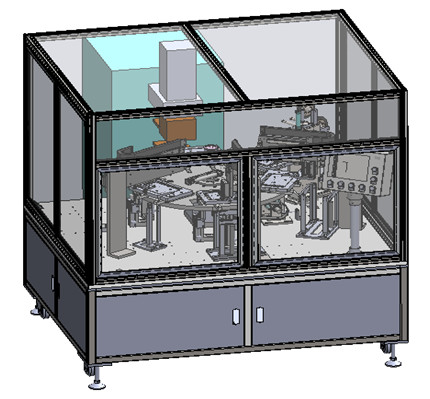

5. 装置プロフィールの眺め
6. 主要な装置の部品
装置は棚システム、回転式テーブル システム、軒桁の供給箱、与える棒の耳の供給箱から成っていてシステム、据え付け品、レーザー機械、塗装システム、供給箱および電気制御システムを置くマニプレータ システムを持ち上げる。棚の焼けるペンキ色暖かい灰色1C。
6.1. フレーム システム:、基質黒い処置をリン酸で処理するA3を使用して40x40x3正方形の溶接によって作られる。
6.2. 回転テーブル システム:制御するためにステッピング モーターがCAMのディバイダーを運転するのに各場所の位置の正確さを回転の後で保障するために使用されている。
6.3本の棒の供給箱:与える棒のために使用されて棒供給箱の範囲はプロダクト作業標準に合うために調節することができる。
6.4本の棒のラグナットの供給箱:棒のために使用されて力まかせに引き、物質的な箱の範囲プロダクト作業標準に合うために調節することができる与える。与えた場合吹管の構造、打撃の空気を加えなさい、棒の塵を取除きなさい。
6.5供給の持ち上がるシステム:磁極片、棒のラグナットおよび溶接の完成品の供給のために使用される。磁極片のようなリニア モーター、材料、棒の耳のまでに少しずつ運転される上昇または落下。
6.6台のマニプレータ システム:サーボ モーターによって運転されて、正確さを置くことを保障するためにねじ、線形ガイド・レールを導きなさい。供給方法は真空の吸盤を採用する。
6.7. 据え付け品の位置:プロダクト作業標準に合う調節可能な位置の据え付け品。
6.8. 圧縮システム:レーザ溶接を促し、小さい影響力を備えているgas-liquidブスター シリンダーが付いているレーザ溶接の前の圧縮機械のニッケルの泡。それは溶接する前の圧縮の処置のために軒桁および棒のラグナットの関係で使用される。
6.9. レーザー機械:水晶振動レーザーの頭部、正確なライト、エネルギー集中、高性能の使用。
接着システム:プロセス条件に従って
6.11. 箱の受け入れ:それは材料の排出のために使用される。箱の範囲はプロダクト作業標準に合うために調節することができる。
6.12. 制御システム:機械は独立した電気板が、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、運動制御装置、等装備されている。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはOMRONを使用する。送電線の天井は部分的に打ち抜かれる。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管される。
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証する。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連のデッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束する。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任がある（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答える。状態に従って、人員は48時間以内になる。後でより60時間無し、生産の継続をバイヤーによって保障するため;
（2）装置が保証期間を渡した後、問題があれば、2党はそれを伝達し合い、取扱う。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされる。En
（3）保証期間の間に契約で規定し、2党によって署名した技術的な一致は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に会社保証を提供する。
