機械omron PLCの制御システムを作るリチウム イオン電池のポーランド人 シート袋
1. 機械を作る棒シート袋の短い導入
この装置は棒シート袋の作成のために使用される:2つのコイルのダイヤフラムを使用して、それぞれ、張力制御伸ばし、次にダイヤフラムの1つの側面、ダイヤフラムに棒シートを自動的に引っ張る、棒シート挟まれる2ダイヤフラムの間で、上部のダイヤフラム棒シートの進歩に従って上下に上下に動くことができる次第に挟んだダイヤフラム間の棒シートを置きなさい;2繰り返しダイヤフラムを断ち切る交換された移動マニピュレーター（火膨れが付いている端）クランプは棒およびダイヤフラム移動、同時に、マニピュレーター移動熱い、上部および下のダイヤフラム停止、ダイヤフラムの切断のメカニズム同時に切断港自動的に一緒に溶接した。
2. 設計の品質
2.1. この機械は電池の陽極か陰極の自動のために適している囲む
程度170mmの幅100mm （北極の耳を除いて）、厚さ100-300 m;（ガイドのフィルムの有効な長さは240mmである）。
2.2. 磁極片は物質的な箱に打たれ、置かれた。物質的な箱の厚さは60mmである。
2.3. ポーランド人の平たい箱、棒のぎざぎざ25以下のm;
2.4. 棒の長さおよび幅の正確さの間違いは±0.1mmよりより少しである;
2.5. 音:12PPM （5秒/部分）;
2.6. ダイヤフラムによって溶接される継ぎ目0.2mm-0.5mm;
2.7. 袋-熱い溶接用具の頭部を、真鍮の端の溶接を使用して作る。
3. 装置の主要なコンポーネント
| 通し番号 | システム構成 |
システム構成 |
ブランドか処置 |
数の |
| 1 | 棚システム | 1組の | ||
| 正方形によって溶接される骨組構造 | ラッカー焼く | 1 | ||
| 支承板 | 鋼鉄部分の黒くなることをリン酸で処理すること | 1 | ||
| 2 | ダイヤフラムのほどくシステム | 2組の | ||
| 転がり施設 | 2 | |||
| モーターのロールを置きなさい |
制御Rの
|
2 | ||
| 3 | 張力システム | 2組の | ||
| 電位差計 | keyence | 2 | ||
| シリンダー | SMC | 2 | ||
| 4 | 大箱システム | 2組の | ||
| ステッピング モーター | 制御Rの | 1 | ||
| 球ねじ | 銀 | 1 | ||
| カップリング | lenk | 1 | ||
| 5 |
二次位置方式
|
1組の | ||
| シリンダー | SMC | 1 | ||
| 線形ガイド | 銀 | 4 | ||
| 6 | システムのヒート シール | 2組の | ||
| シリンダー | SMC | 2 | ||
| 線形軸受け | 銀 | 8 | ||
| サーモスタット | omron | 4 | ||
| 7 | 物質的な引きシステム | 1 | ||
| 指シリンダー | SMC | 2 | ||
| 線形ガイド | 銀 | 4 | ||
| ステッピング モーター | 制御Rの | 1 | ||
| 8 |
マニプレータ システム
|
1組の | ||
| ステッピング モーター | 制御Rの | 1 | ||
| 球ねじ | 銀 | 1 | ||
| 線形ガイド | 銀 | 2 | ||
| シリンダー | SMC | 2 | ||
| 9 | オペレーティング システム | 1組の | ||
| タッチ画面 | ty Kunlunのパス | 1 | ||
| 10 | 制御システム | 1組の | ||
| PLC | omron | 1 |
4. 装置の技術的な変数
| specificationsproject | ZBCA03A-00 | |
| 技術的な変数 | 効率（PPM） | 12 |
| 製品仕様書 | 付けられたシートのサイズの図表を見なさい | |
| 真空システム | -95kpa | -50kpa。、真空の源は党aによって提供した | |
| 設備故障率 | 2%と等しいかまたはそれ以下 | |
| 総力（kw） | 6 | |
| 正常な作動力（kw） | 5.6 | |

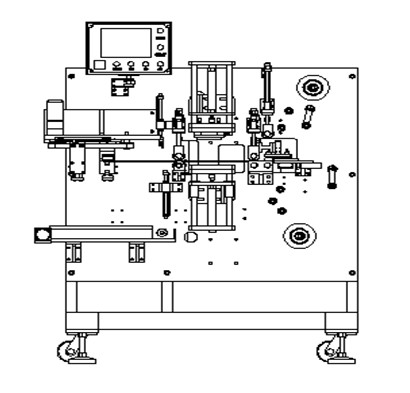

5. 装置プロフィールの眺め
6. 主要な装置の部品の記述
6.1. 自動張力解放のダイヤフラムのメカニズム:東方市日本のモーター、減力剤、密集した電位差計、低摩擦シリンダーおよび振子のメカニズムを含んで。
6.2. メカニズムの転置:サーボ モーター、減力剤、センサー、球ねじおよび真空装置の空気の要素を含んで
プロダクトは日本SMC会社からある
6.3交換溶接のマニピュレーター:サーボ モーター、減力剤、センサー、球ねじおよび空気の締め金で止めるメカニズム、PIDの温度調整を含んで装置、等の日本SMCプロダクトを使用して空気の部品
6.4. コンベヤー ベルト:独立した、連続的な動きが付いている平らなベルト;
6.5. 制御システム:機械は独立した電気板が、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、運動制御装置、等装備されている。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはOMRONを使用する。送電線の天井は部分的に打ち抜かれる。他の装置間のケーブルそして送風管はおよび配管されたbワイヤーで縛られる
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証する。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連のデッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束する。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任がある（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答える。状態に従って、人員は48時間以内になる。後でより60時間無し、生産の継続をバイヤーによって保障するため;
（2）装置が保証期間を渡した後、問題があれば、2党はそれを伝達し合い、取扱う。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされる。Zh
（3）保証期間の間に契約で規定し、2党によって署名した技術的な一致は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に会社保証を提供する。
