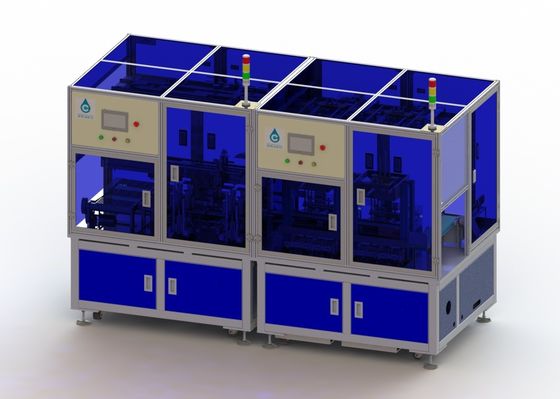

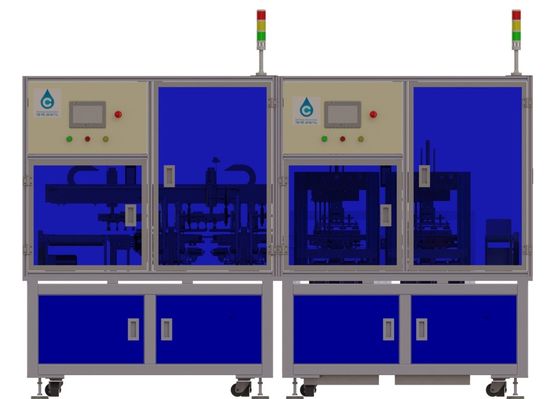

貝機械への1500KGカー・バッテリーの生産ライン正方形電池細胞の尾収録
1. 設計の品質
1.1. 適当なコイラーのサイズ:幅:30 | 70mm;高さ:36 | 80mmの厚さ:3.0 | 10mm。
1.2. ロール中心がついた後左右の側面の付着力のペーパーの長さはL4である:0.2 | 1mm
1.3. 巻き枠の双方は対称であり、絶対相違は0である| 3mm。
1.4. ダイヤフラムのペーパーはロール中心にロール中心がついた後なることができない（ダイヤフラムを露出しないでロール中心の内部へのダイヤフラムのペーパーくねり）
1.5. ロール中心がついた後磁極片およびダイヤフラムは傷つかない。
1.6貝を書き入れるとき、コイルの中心と貝の口間にガイドの溝がある
1.7. コイルの中心の肯定的で、否定的な耳は最下の接着剤を付けることおよび貝を書き入れることのプロセス中に曲がらない。
1.8. 貝を書き入れた後貝のコイルの中心と側面間の角度は≤ 50である
1.9は貝を書き入れた後貝の底の巻く中心と内部の壁間の間隔L3を要求する:0.5±0.2mm;
1.10. 貝L1およびL2のコイルの中心と2つの端間の間隔は要求する:≥0.1mm
貝のコイルの中心と端の1.11、違い
コイルの中心の後の1.12は貝を書き入れる、かどうか自動的に否定的な電極の耳の露出と貝の口間の間隔をテストできOKかNGを定める（さらに北極の耳の供給された材料の長さエラーによるこのテスト デッサンに条件がある断固としたなこれがによってないか。）
1.13. 生産の資格率の≥ 99.8%
1.14. 生産の収穫の≥ 95%および生産の効率≥40PPM
15. 転換モデルの操作の時は30minを超過するべきではない
3の装置の主要な技術的な変数
3.1の適応性があるobjectsBatteryの長さ:36 | 80mmの電池の幅:30 | 70mmの電池の厚さ:3.0 | 10mm。ポジション・ブロック、アルミニウム貝の供給タンクのサイズの位置を調節する必要がありなさい。
装置の3.2の技術的な変数
装置の技術的な変数
|
項目 |
指定 | |
| 技術的な変数 | 効率（PPM） | 40PPM |
| 補助時間（分） /shift | 30 | |
| プロダクト パス率 | 99.8% | |
| 穀物または移動の率 | 95% | |
| プロダクト モデル取り替えの時間 | 30min | |
| 圧縮空気システム | 0.4-0.6MPa | |
| 総力（kw） | 8 | |
| 正常な作動力（kw） | 7.6 | |

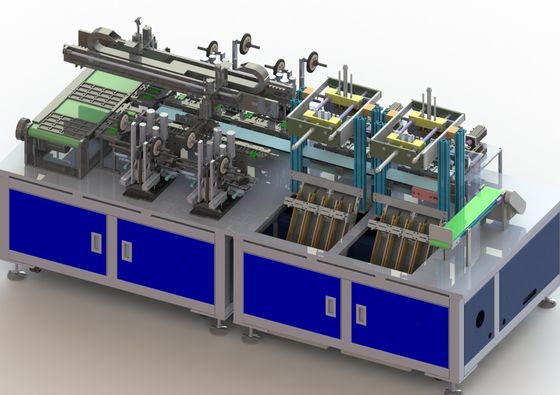

5. 位置の据え付け品、予備の位置の接着剤、電池の止め金のメカニズムの底のテープのためのテープ送り容積の施設に吸われた圧力の底、棒テープ、マニピュレーターにまめの皿からの主要な装置のpartsManipulator電池の記述は付ける貝の場所に、電池の貝吸われた、テープ電池を漏斗ガイド ガイドの方法による貝にある。締め金で止める押しのための3回への貝押しに、最初の2、直接押しのための最後の1。
6. エネルギーmedium6.1電源
6.1.1電圧は10%の単一フェーズの即時の変更前後以下AC220V 0.5 s 10%以下である
6.1.2の頻度50hz + 1hz
6.2空気
6.2.1圧力0.5 Mpa 5 KGF/cm2、
6.2.2流れ15のl /min
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証する。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連のデッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束する。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任がある（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答える。状態に従って、人員は48時間以内になる。後でより60時間無し、生産の継続をバイヤーによって保障するため;
（2）装置が保証期間を渡した後、問題があれば、2党はそれを伝達し合い、取扱う。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされる。En
（3）保証期間の間に契約で規定し、2党によって署名した技術的な一致は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に会社保証を提供する。
