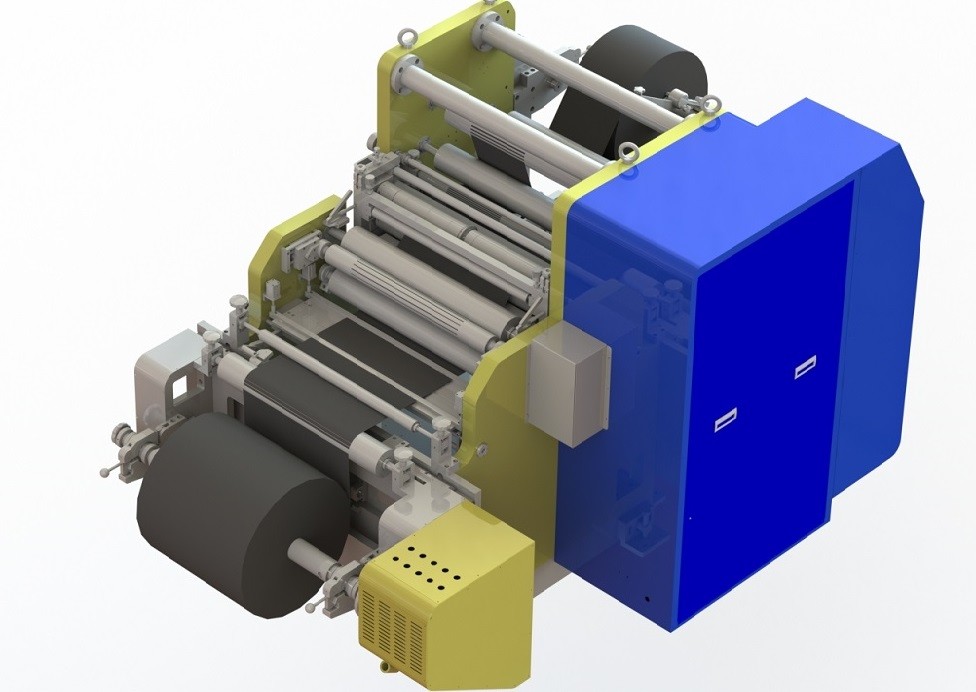

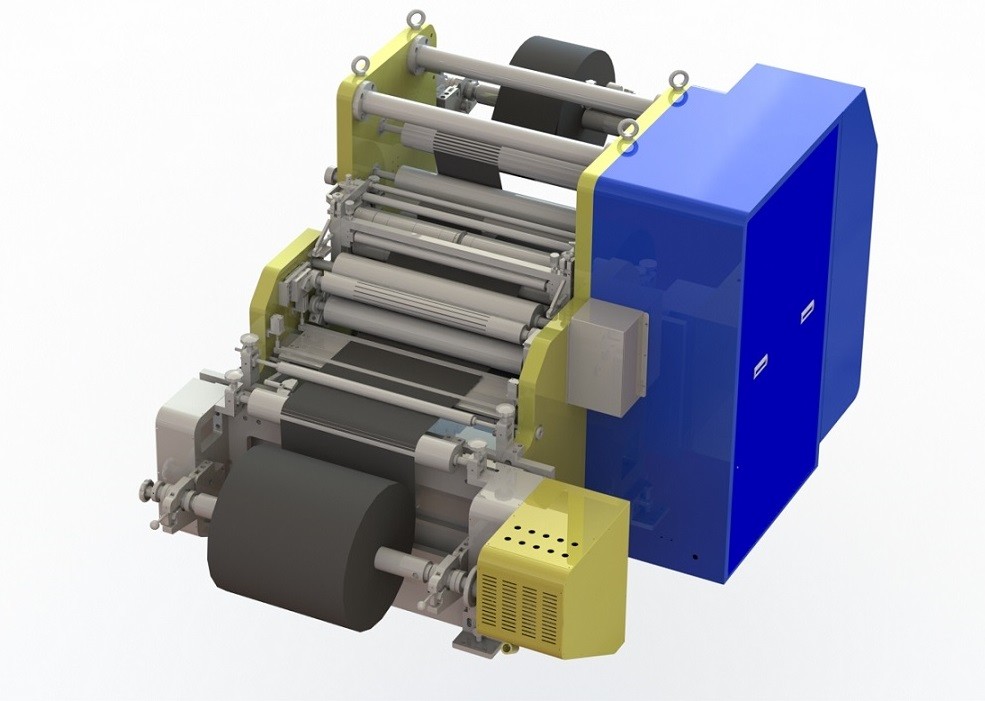

リチウム電池の版の自動スリッター、李イオン電池のパックの一貫作業
1.装置機能:
スリッター単一機械装置は冶金学、電子工学、電力の、電気および電気コネクタの電子部品、造船業自動車、電源、太陽光起電おもちゃ、ハードウェア、材料、電池の磁極片のダイヤフラム、変圧器の中心、絶縁のダイヤフラム、鉄合金の中心リアクター、インピーダンス装置、電気溶接機の中心の巻上げ、ステンレス鋼 プロダクト、金属製品、技術、ペーパーの無定形のストリップで主に使用される。包装材料および他の加工産業。製品の機能:極めて薄いストリップ、細長い一片、ぎざぎざ、高精度の金属片を切ることができない。製品品質に国内高度のレベルがある。鋼鉄ベルトに適当。銅。アルミニウム ベルト。金属ベルトのニッケルのような最も薄い0.02 mmおよび1つのmmの狭いところを、銅、アルミニウム、チタニウム、ステンレス鋼、無定形のリボンおよび他の種類、200までm/minの最も速い生産の速度および特別な材料処理するための装置を切り開く試薬および非金属物質的な超精密。安定性によってよい。大きい、高精度のある程度を調節しなさい。良い技量。構成。価格は適度、等である
1.2. equipmentthe連続的なスライス機械の主関数は用具を結合し、変えて便利である片持梁構造用具の残りを採用する。それはまた上部の刃用具か二重中断されたナイフの構造の刃のタイプ用具を提供できる。
1) 巻上げは切れがストリップに分けられた後スリップの相違を用いる空気拡張の軸線の独立した張力、各セクションの均一張力、および上下の転位の巻上げを採用する;そして自動棒の張力制御、端正な巻き戻す物質的なベルトはすべての操作完全に人間-機械インタフェースの入力制御を採用し、ベルトの関係、転位、速く歩くこと、ブラシ、等の機能が、である理性的で連続的なディバイダーある。
2) スリッター カッター シャフトはサーボ モーターによって運転される、上部および下のスリッターはそれぞれサーボ モーターによって運転される、相違はスリッターである、スリッター棒シートに少し変形およびさざ波がない。
3) アルミ ホイル、連続的なギャップの上塗を施してある棒、ぎざぎざ、しわ無しなしで最先端の高い切断精密のための基質として銅ホイルのために適した連続的なスライスのための高精度の転がりカッターの使用;
4) 高い切断速度、40m/minの機械設計速度;
5) PLC制御一定した張力巻上げを使って;
6) 空気拡張シャフトは材料およびフォークリフトを取るために材料を取るために回すことができるほどくことのために使用される、;

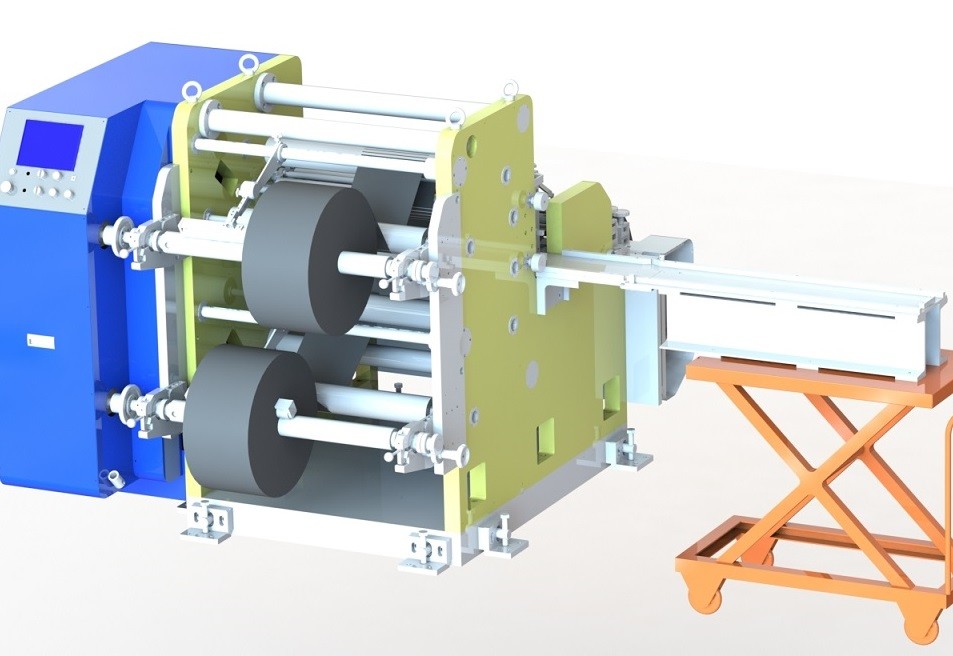

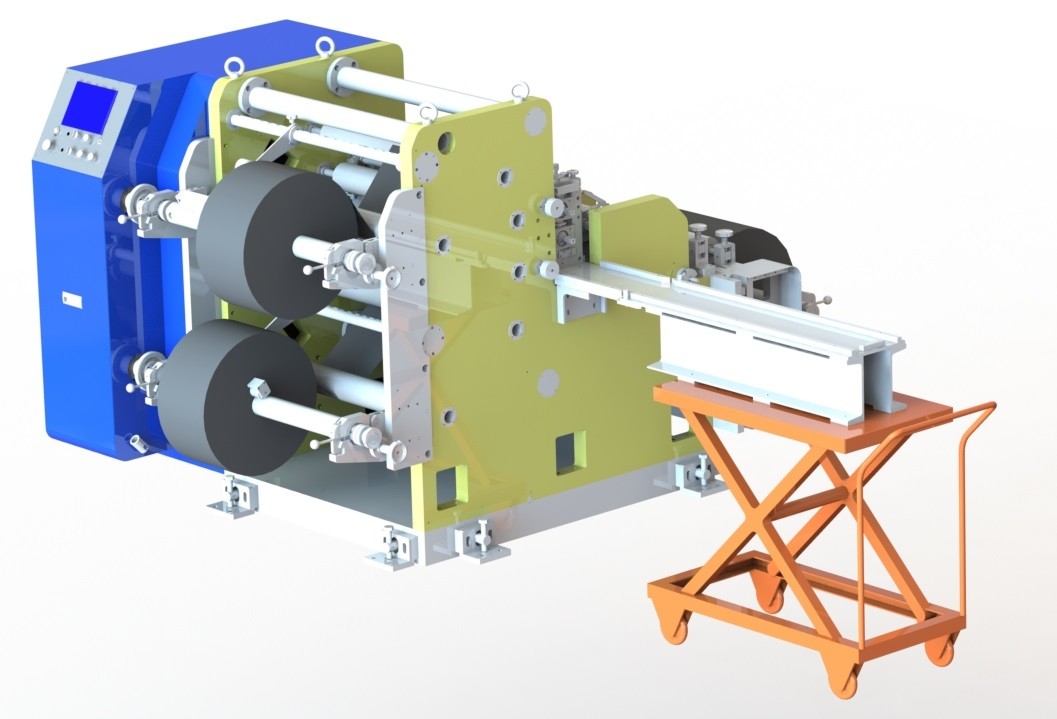

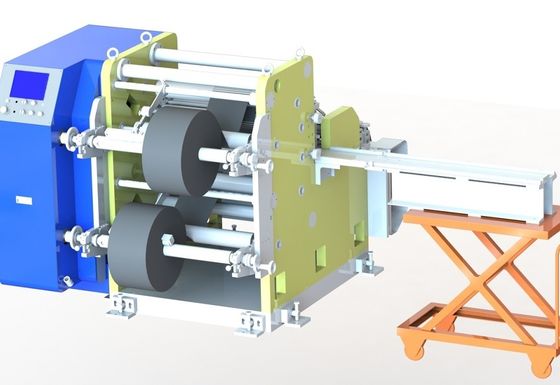

7) 用具フレームは押し出された移動可能な用具フレームを採用し、ナイフを変えることを容易にする棚型貨車が装備されている;
8) 用具に高精度が、実現しないせん断するギャップを繰り返し使用することができる非常に救う費用をある;
9) ほどき、スライスし、そしてup-downの巻くことの間の一定した張力制御;
10) 速度はstepless速度の変更が付いているサーボ モーター システムによって制御され、すべての部品の同時性は実現される;
12) material.13） CCDの検出システムのために便利な定規と打抜き機に不完全な磁極片に印を付けるために加えることができる転がしなさい（契約で指定される必要がありなさい）
2. 装置のための入って来る材料そして適した製品仕様書
|
いいえ。 |
内容 |
指定 |
|
1 |
ロール直径: |
最高Φ500㎜ |
|
2 |
ほどく重量: |
Max450kg |
|
3 |
ollingドラム直径: |
Φ3」（Φ76.2mm） |
|
4 |
ホイルの幅 |
Max650mm |
|
5 |
ホイルの厚さ |
銅ホイル:7-20μm;アルミ ホイル:10-25μm; |
|
6 |
コイルの幅: |
物質的なコーティングを切り開くことの最高の幅:max650mm |
|
7 |
棒の厚さを裂きなさい: |
50~300μm |
|
8 |
巻く直径: |
最高Φ500㎜。 |
|
9 |
巻き枠の直径: |
Φ3」（内部の直径） |
3の装置の主要な技術的な変数:
|
いいえ。 |
プロジェクトの名前 |
技術的な変数 |
|
1 |
タイプのロールを置きなさい: |
調整の精密は±0.1mmである、調整の間隔は±60mmである、ほどく精密は≤± 0.2mmであり、ガイド・ローラは陽極アルミニウム ローラーを採用する。 |
|
2 |
ほどく張力制御の範囲および精密 |
20-100N、±1N |
|
3 |
ほどく偏差制御打撃および精密: |
±50mm、±0.2㎜。 |
|
4 |
機械速度: |
Max40m/分（連続的な調節可能） |
|
5 |
許容率の切断: |
≥10m/min |
|
6 |
切断および指定: 切断幅:2つのモデル（特定の幅の文書によるコミュニケーション） |
標準的な切断幅:2 |プロセスに従う3部分は一組の用具を変えるための頭部そして油圧持ち上がる車を含む用具の残りが全機械、装備されている:（余分部分の残りは契約で指定される。、技術仕様標準的な構成に従って指定されなくて。 |
|
7 |
切断幅の正確さ: |
切断幅の正確さ:±0.05㎜; |
|
8 |
切断の効果: |
ぎざぎざか波無し; |
|
9 |
ポーランド人のぎざぎざ（を含む単一および二重上塗を施してあるドレッシングおよびホイル） |
棒シートのコーティングの表面を越えて:縦方向のぎざぎざ≤10m （棒シートの縦の配置:棒シートの表面を越えて）、横のぎざぎざ≤16 m （棒シートの横の配置:棒シート）シート）シートの表面を越えて。 |
|
10 |
ナイフの耐用年数 |
否定的な着服区域の肯定的な着服区域用具の生命≥ 200,000のmetersNormalオーロラ ホイル区域用具の生命≥ 100,000のmetersThe用具の生命は≥ 200,000メートルである 否定的なオーロラ ホイル区域のカッターの生命は≥ 200,000メートルである |
|
11 |
ポーランド人の蛇紋岩（棒の切断方向の曲がること）: |
陰極の曲がる部分≤1.0mm/1300mmの肯定的な棒の曲がる部分≤1.0mm/1300mm |
|
12 |
刃物のブランド:国内合金のナイフ |
スペーサのサイズの切断サイズの、上および下のナイフΦを調節するために変更によるナイフ ディスク構造モード、直径、使用の最低の直径の130のmm:Φ 126のmm。 |
|
13 |
理性的な計算法の特徴: |
引き込む総切断長さおよびシャフト圧力を、用具の耐用年数滑らせる、ほどく張力の、上部および下の切断の速度の比率はタッチ画面、便利なたどることでプロダクト変化、メートルを切る機械裁ちの速度およびプロセス制御置かれ、貯えることができる。 |
|
14 |
欠陥警報: |
すべての欠陥はタッチ画面に表示された警報であり欠陥ポイントは容易な維持のために自動的に表示される。3色警報ランプの表示燈、タッチ画面のプロンプト。 |
|
15 |
電気機器: |
単相380V/30A/50Hz;空気消費（圧縮空気）:300L/Min;総力:6Kwについて;空気源圧力（圧縮空気） > 6つのkg/cm2Gasの条件:水無し、オイル無し、ろ過されたクリーン エアー。オペレーティング環境:室温20-40の℃;30-70%湿気。 |
|
16 |
巻く幅: |
min30mm~max670mm |
|
17 |
巻く正確さ: |
±0.5mm. |
|
18 |
巻く張力制御の範囲 |
単一シャフト:5-50N |
|
19 |
端の処分:
|
コレクション装置、端の無駄の張力を締め金で止めるローラーに手動で調節することができるブラシをかけなさい;端のスクラップ≥5mm |
|
20 |
装置回転率: |
≥95% |
|
20 1つ |
重量 |
2.5T |
|
22 |
装置色 |
標準的な色は暖かい灰色である |
|
23 |
と付けられる |
中国の操作解説書および設備保全マニュアルは、手動部品および他の材料を購入した |
|
24 |
注:棒を顧客に（肯定的のの実際の状態に従っておよび否定的）ロール（約500m長く）テスト機械与えなさい |
|
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証する。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連のデッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束する。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任がある（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答える。状態に従って、人員は48時間以内になる。後でより60時間無し、生産の継続をバイヤーによって保障するため;
（2）装置が保証期間を渡した後、問題があれば、2党はそれを伝達し合い、取扱う。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされる。En
（3）保証期間の間に契約で規定し、2党によって署名した技術的な一致は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に会社保証を提供する。
