円柱リチウム イオン電池のための沈積物の充填機
1.1. 装置の名前:線形注入機械
1.2. 装置モデル:jxy-z0508-p288
1.3. 装置の塗布:円柱電池のための液体の注入プロセス
1.4. 液体の注入方法:5倍の液体の注入、8回の空電
1.5. 液体の注入ポンプの精密:±0.025g/の円形
1.6. 装置容量:30,000/10h （2500mah）は電池容量およびプロセスによって、実際の容量定められる。
1.7. 装置のサイズ:11763mmX 120mm x 1753mm （長さXの幅Xの高さ）
1.8. 装置の資格率:99%
1.9. 装置の稼働率:98%。

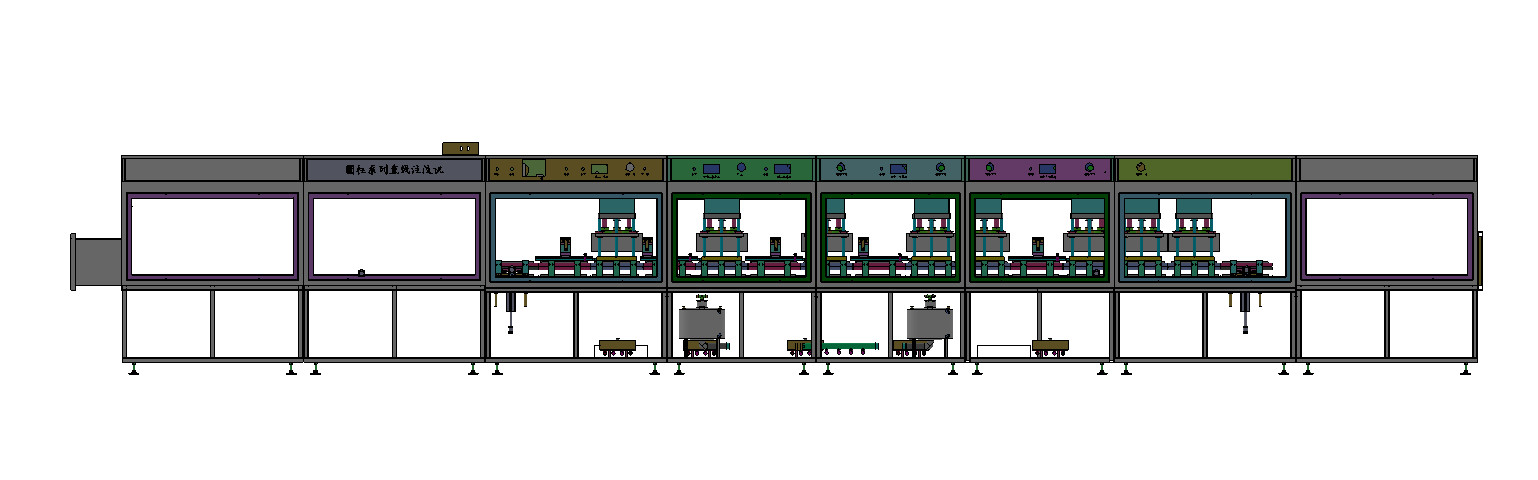

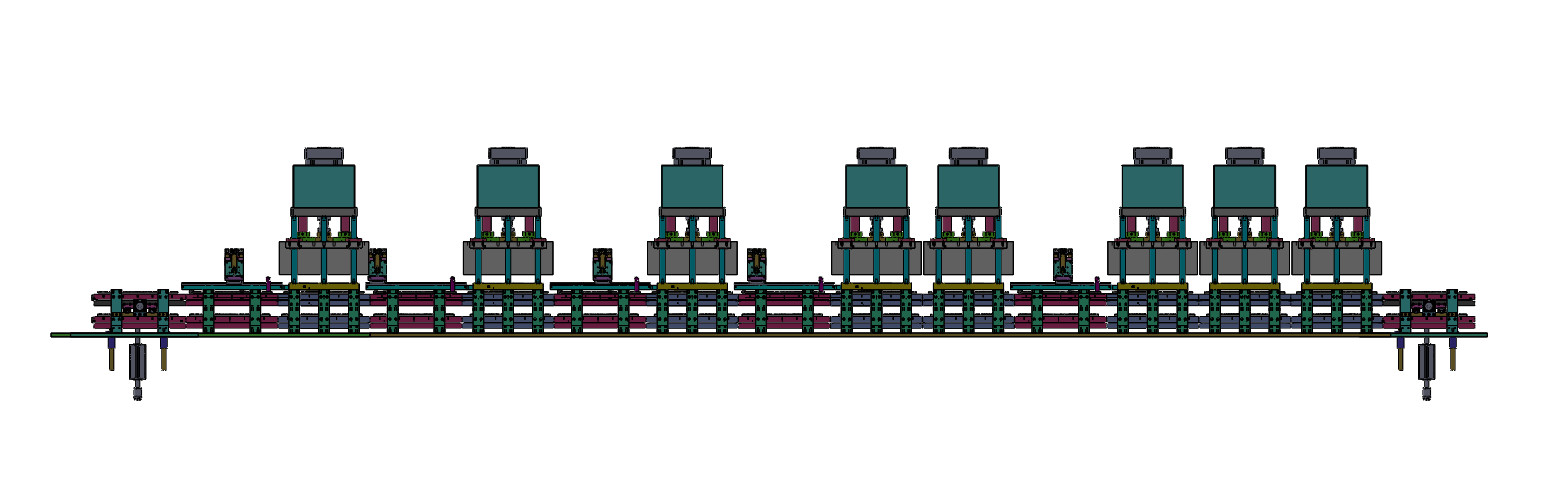

2. 液体の注入の単位および流れの図式的な図表:
3. 電池の皿に電池を手動で入れなさい（モデル18は4-6人が作動するように要求する）。注入の位置に液体を置いた後、装置は自動的に液体の注入および真空を完了し、4.timesのための液体の注入および8回のための真空を循環するために次のプロセスに、参加する。
5. 真空槽の圧力抵抗:真空は-90kpaに達し圧力は0.4-0.5mpaに達することができる。真空および圧力は分野プロセスに従って置かれる。
6. 仕事のプロセス記述:
6.1は電池を焼き、オーブンからの取る。手動で皿ごとの288の電池が付いている液体の注入の皿に電池を入れなさい。
位置のための注入器に電池の皿を入れなさい、（注入器の限界のブロックを置く）
6.2出版物開始スイッチ、および設置済み電池は移動装置を通した指名場所に注入される。完了に、電池は次の場所に移る、真空はポンプでくまれ、静的な周期は置かれる。完了の後で、電池は次の場所に注入される。
全注入の完了の後の6.3、手動で皿の電池を取るために、皿は帰りシリンダーによって上の物質的な場所に戻って、電池入れる次のプロシージャを押される;
6.4は操作のパネル作動しが便利、やすい装置の状態はリアルタイムに表示されるタッチ画面の形態を採用し。
6.5Note:真空の時間および立つ時間は状態に従って置くことができる;
7. 機器構成:
| いいえ。 | 構成: | 単位 | 数の | ノート |
| 1 | 真空の立場タンク | の置きなさい | 8 | |
| 2 | 自動注入のメカニズム | の置きなさい | 5 | 正確なパラグラフ |
| 3 | 電気注入ポンプ（4ヘッド ポンプ） | の置きなさい | 5 | 高精度のタイプ |
| 4 | 真空ポンプまたはパイプラインの真空（-90kpaの上で） | 台湾 | 1 | 党aは専有物を持って来るべきである |
| 5 | 皿 | a | 40 | |
| 6 | 機械 | の置きなさい | 1 | |
| 7 | メカニズムを置く電池 | の置きなさい | 1 | |
| 8 | グローブ ボックス | 台湾 | 1 | |
| 9 | 自動補充および貯蔵タンク | の置きなさい | 2 | |
| 10 | 制御システム | の置きなさい | 1 | |
| 11 | ドアを修理しなさい | a | 2 | |
| 12 | 供給のチャック | a | 4 | |
| 13 | 吸盤の削除 | a | 2 |
8. 現地の環境、取付けおよびダバッギング
8.1. 周囲温度:党aの工場環境によって定められる;
8.2相対湿度:乾いた空気は党aによって提供される;
8.3電源:単相220V、50HZの3KW電圧変動範囲:+10% |--10%;
8.4圧縮空気:乾燥の後、ろ過および圧力安定:出口圧力は5.0kg/cm2より大きい;
8.5の真空の源:真空ポンプ10 l/s、-90kpaの上で、かパイプラインの真空（-90kpaの上で）;
8.6窒素:≥ 0.4mpa、30L/min
8.7乾燥したガス:≤400Pa （流動度は-40℃であるのより低いの下に約15mの露点あるよりよいの）
（顧客によって提供されて）
責任
1. 新しい装置の約束
私達の会社は装置のすべての部品が全く新しい状態にあることを、どれも使用した部品を保証しない。
2. 機密の責任。
私達の会社は許可書のない、顧客のすべての技術情報そしてビジネス情報があらゆる第三者へ漏出ではないと約束する。
3. 売り上げ後のサービスの責任
私達の会社は場所の受入試験の日付から始めるために1つの年の保証を提供する維持費は保証期間、装置の身に着けている部品の間に免除され、majeureの不適当な使用か力によって損なわれる部品は保証から除かれる。装置が保証の切れたの後に販売人によってdisfuntionおよび必要性修理起こったら両側によって交渉される費用。
