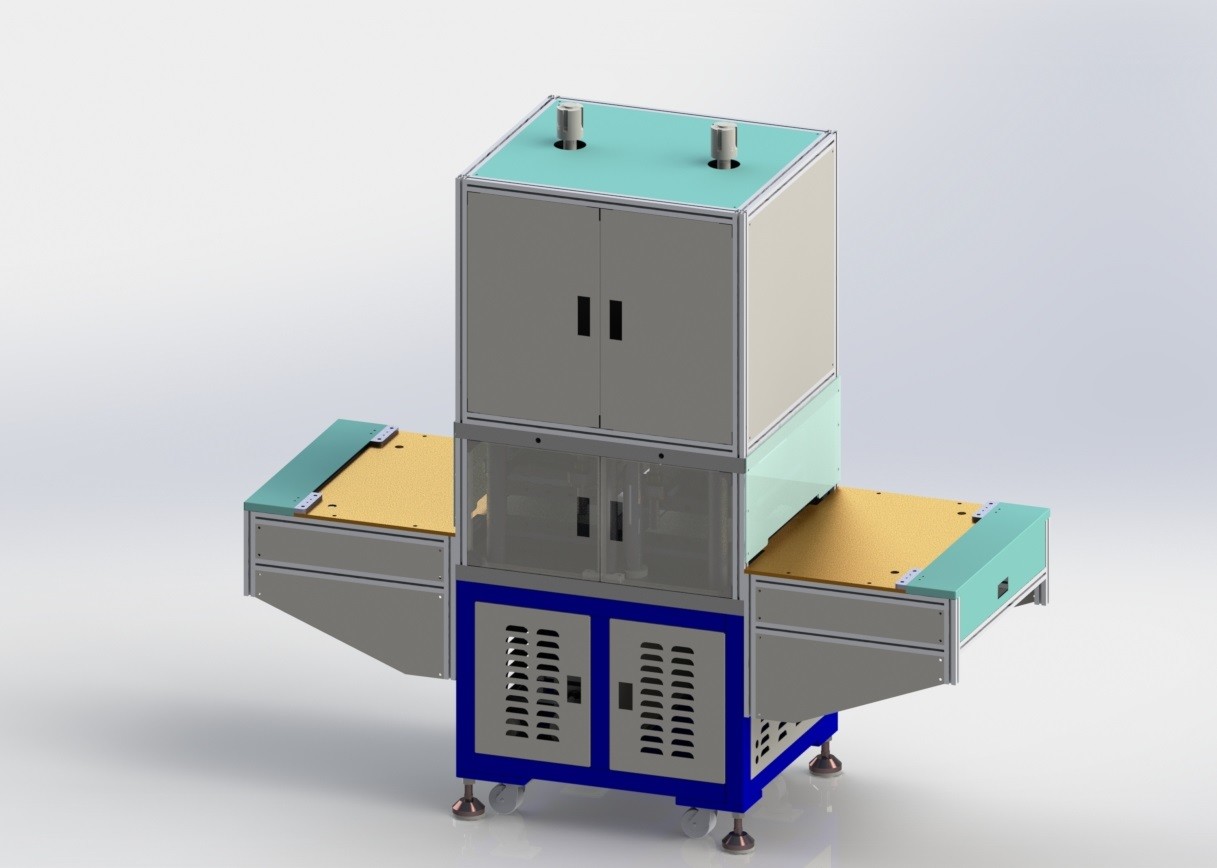

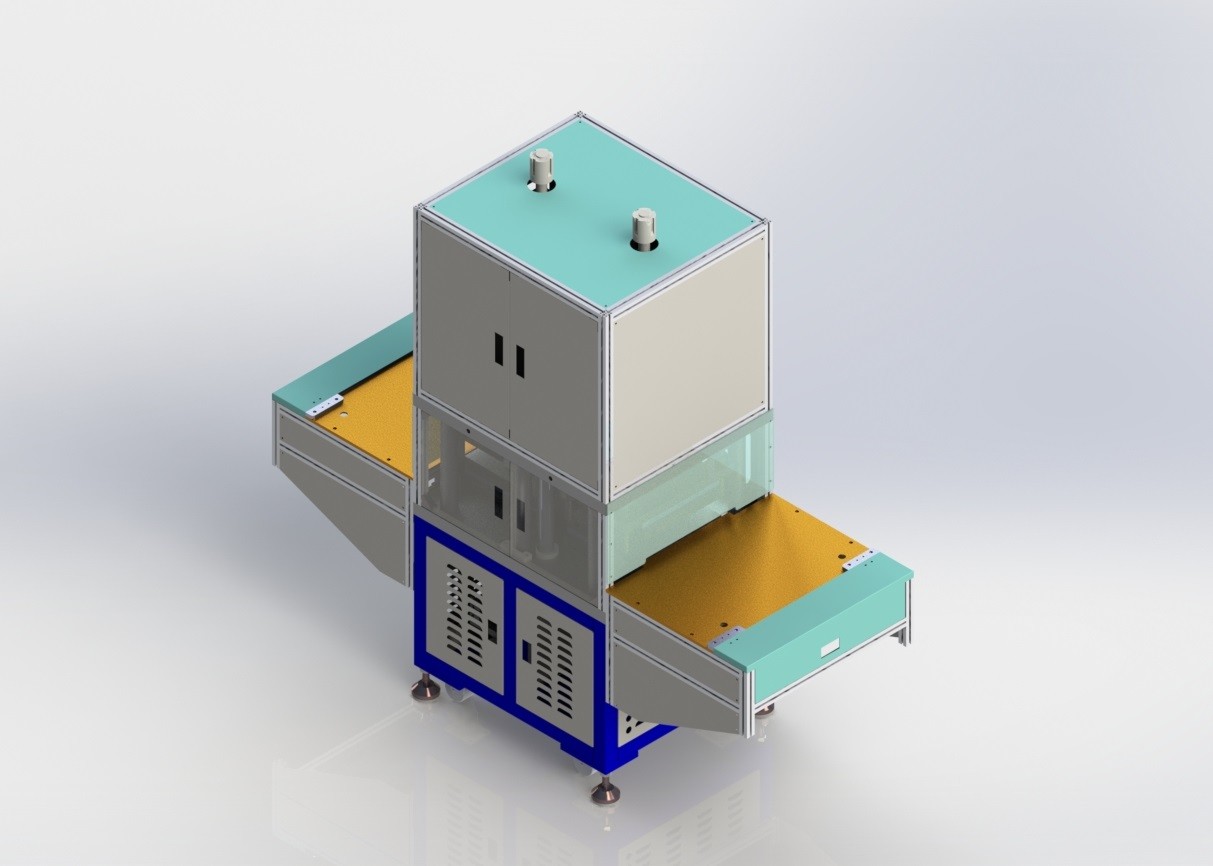

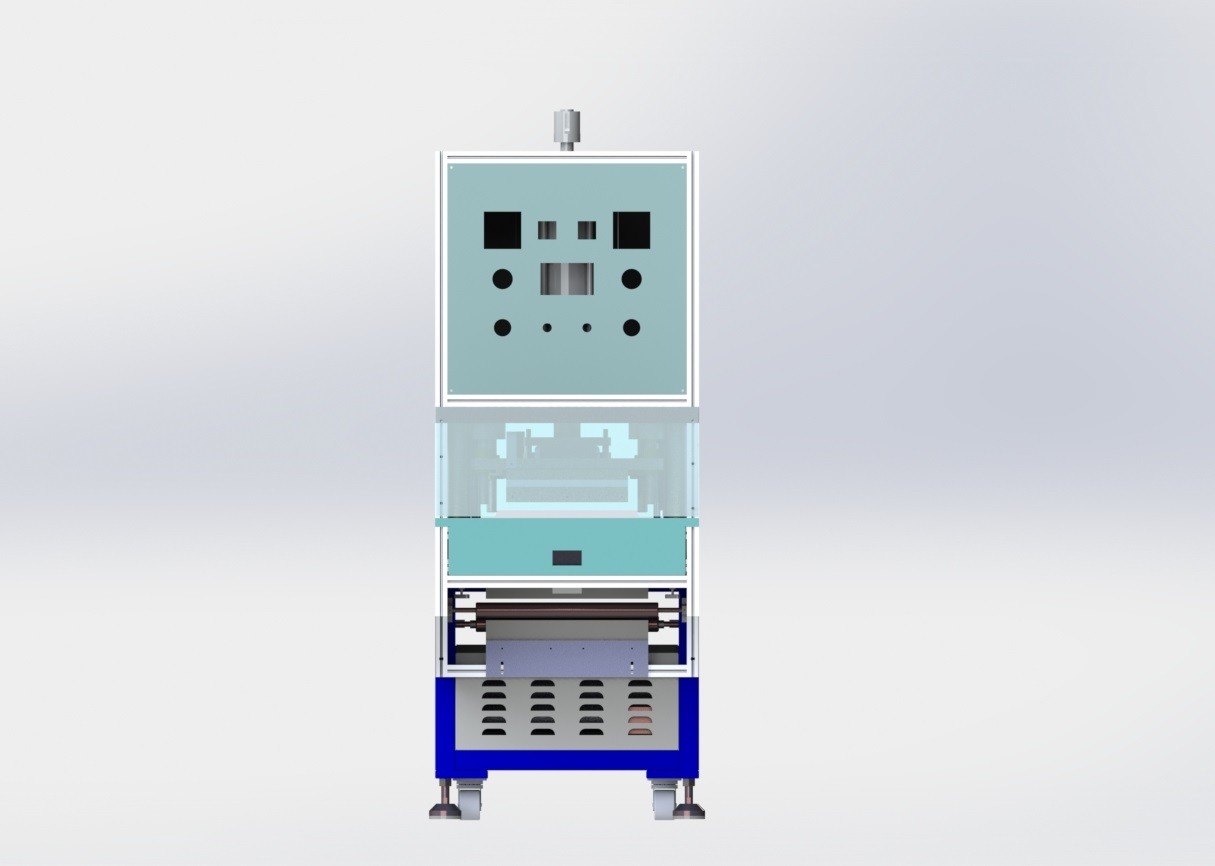

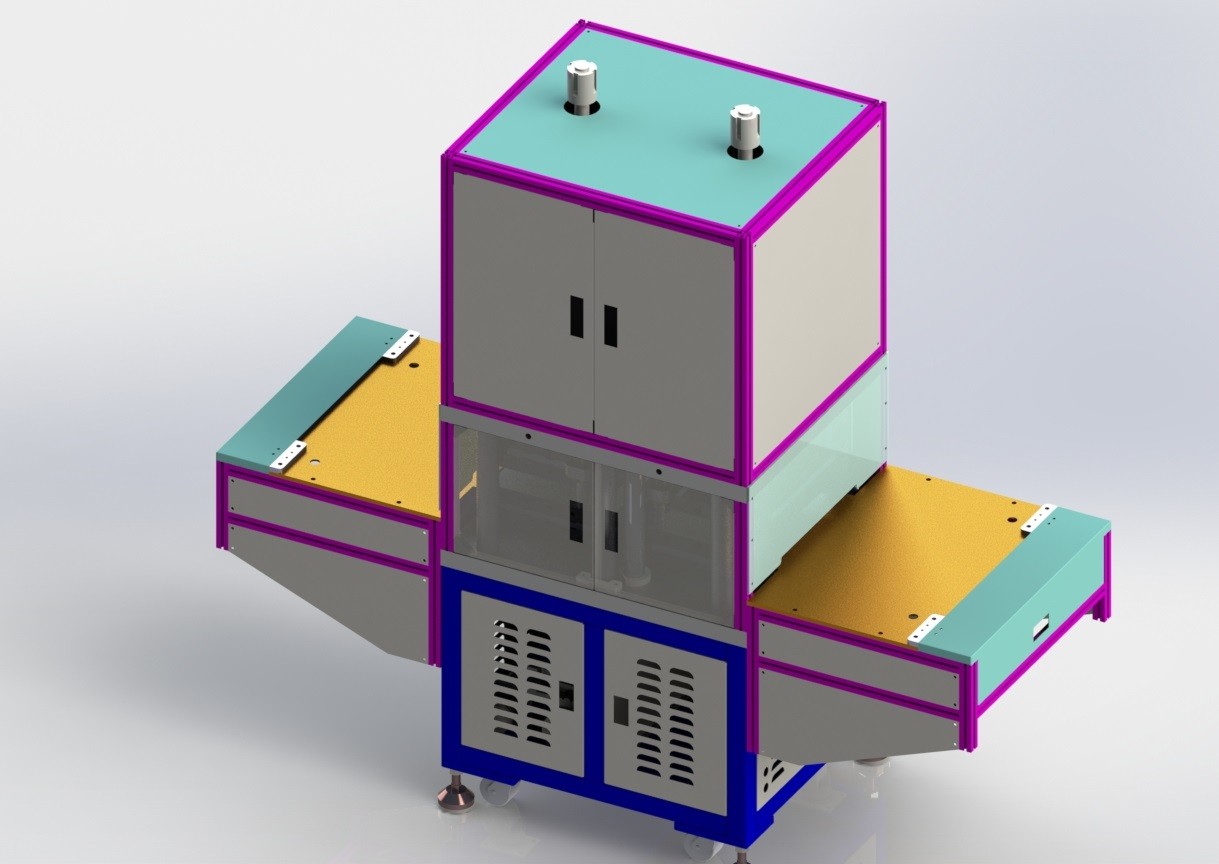

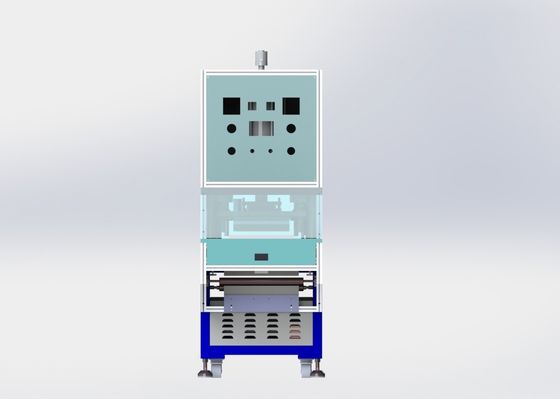

8 PPM李イオン電池の製造設備電池細胞の熱く冷たい出版物装置
1のプロフィール
装置が主にラミネーションの後で転がされた正方形の細胞か正方形の細胞をflatenのに使用されている。圧力および温度は必要性に従って調節することができる。
特徴
---各場所の電池はgas-liquidブスター シリンダーによってきっかり押され、圧力は調節することができる。電池を動くために運転するようにコンベヤー ベルトのタイプを採用しなさい。
--高性能:二重場所、1つの場所の熱い出版物、2つの場所の冷たい出版物。熱い出版物および冷たいpress.8 PCS/min （特定の効率は高温圧縮および常温圧縮の時間に従って定められる）
--低い操業費用
装置にオートメーションおよび簡単な手操作の高度がある。
平らな圧力:≤ 2000KG
2. 平らな押す区域:350x480mm
3. 押す版の平行:≤ 0.1mm
4. 平らな圧力および時間は調節することができる;
5つの、熱くおよび冷たい圧力センサーおよび圧力表示が圧力装備されている
指定に合わせるため
3.1適応性があるobjectsThe電池のサイズ
| モデル | を使って（mm） | 長さ（mm） | 厚さ（mm） |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
装置の3.2の技術的な変数
|
指定 項目 |
ZCA07-202 | |
|
技術的な変数 |
効率（PPM） | 8 （高温圧縮、常温圧縮の時間に従って） |
| 据え付け品の幅の調節可能な範囲 | の電池モデルに合わせるべき参照調節可能または取り替え | |
| 仕事（T）の圧力 | 2 | |
| 温度調整の正確さ | +/-1℃ | |
| 圧縮空気システム | 0.4-0.6MPa | |
| 総力（kw） | 15 | |
| 正常な作動力（kw） | 13 | |
4の機械指定
4.1の棚システムに装置正方形の溶接フレームがあり、基質は25-30mmの厚さの鋼板である。表面は電気めっきされる。
4.2自動供給システム ステップ・モータ ドライブ冷たい出版物の場所から荷を下す場所に供給の場所から熱い出版物に電池を、熱い出版物の場所からの冷たい出版物の場所に、動かすコンベヤー ベルト。
4.3高温圧縮のsystemTheの上部および低圧の版はヒート パイプを通して熱される、温度調節器は温度を制御する、高温圧縮の時間はタッチ画面から置かれ、gas-liquid圧力シリンダーの圧力は調節することができる。高温圧縮区域350*480mm。
4.4冷たい圧力systemAfterは高温圧縮完了する、細胞は常温圧縮の場所に動く、より低い型板は循環水によって冷却される、常温圧縮の時間はタッチ画面から置かれる、gas-liquidブスター シリンダーの圧力は調節することができ常温圧縮区域は350*480である。
4.5オペレーティング システムのタッチ画面操作。力、非常停止、マニュアル、自動ボタンついている。
4.6制御panelThe機械は独立した電気板が、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、運動制御装置、等装備されている。そしてコネクターおよびターミナルtable.PLCを使用して外部接続は、omronを採用する。送電線のザ・ザの天井は部分的に打ち抜かれる。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管される。
4. ペット コンベヤー ベルトのオフセットの7調整のsystemAutomatic訂正。
5. エネルギー媒体は次のエネルギー媒体を提供する
5.1の電源
1) 電圧AC220V± 10% counterphaseの即時の変更
2の頻度50hz + 1hz
5.2の空気
1) 圧力0.5mpa 5kgf/cm2
5.3の容量1001/min
装置が次の環境条件の下で障壁なしで作動できる環境条件。
1) 温度の動的温度:5-35℃Storage温度:0-40℃
湿気30-80%はしかし露が降りるべきではない。
3) 環境の清潔は100,000より低くない;腐食性のガス無し、液体、場所の爆発性のガス
責任
1. 新しい装置の約束
私達の会社は装置のすべての部品が全く新しい状態にあることを、どれも使用した部品を保証しない。
2. 機密の責任。
私達の会社は許可書のない、顧客のすべての技術情報そしてビジネス情報があらゆる第三者へ漏出ではないと約束する。
3. 売り上げ後のサービスの責任
私達の会社は場所の受入試験の日付から始めるために1つの年の保証を提供する維持費は保証期間、装置の身に着けている部品の間に免除され、majeureの不適当な使用か力によって損なわれる部品は保証から除かれる。装置が保証の切れたの後に販売人によって機能障害および必要性修理起こったら両側によって交渉される費用。
