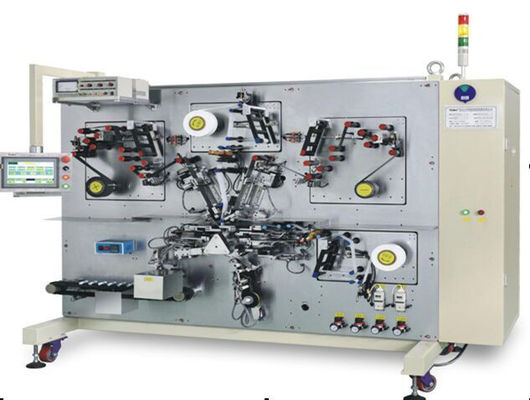

I.装置機能記述

この機械は円柱リチウム イオン電池の細胞を巻くために主に使用される。働くプロセスは次の通りある:肯定的で、否定的な電極の部分およびダイヤフラムは張力制御、塵取り外し装置および偏差の訂正装置を通して積極的に、それぞれ（巻上げの前の偏差の調整の機能と）、ダイヤフラム持っている静電気を取除くことの機能をほどかれる、巻く部分はプロセス条件に従ってもたらされ、傷ついて、終了テープは貼られる。完成品は、短絡の検出による熱い穴の機能によって広がることの後で自動的に消され、不良品の除去は自動巻くプロセスを実現するコレクションのテーブルに、よいプロダクト提供される。

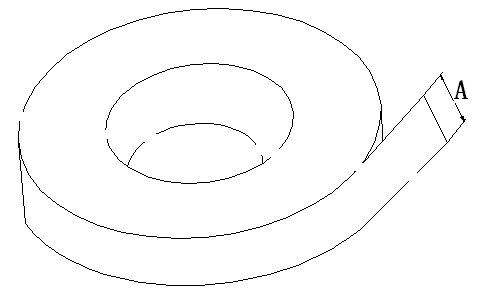

1. 肯定的で、否定的な版

（1）広い切り開くことの許容

:0.1mmの中では

コーティングの幅の方向の偏差

厚さ:2%の中では

曲がり、歪む波形

歪む波形無し（指の端の表面欠陥） （部品の磁極片のカールを断ち切った後）、

蛇行した曲がる間違い:棒の要素の長さの蛇行した曲がる間違いは0.3mm/1mよりより少しである。

（4）関係ベルトはテストのための明らかな色の赤いですか緑テープから成り、単一のコイルは巻く場所で排出される。

（5）最終的な印:

信号はという使用された材料元のスクロールが使い果されるおよびターミナルの光沢が無い部品1m以上のである。

2のダイヤフラム

（1）切断幅の許容:±0.05mmの中では

（2）曲がる波形ヘムの形の不良品の視覚判断を除く。

（3）最終的な印:使い果される信号をするために最終に、印を付けなさい緑か黒いで印が付いていることができる。

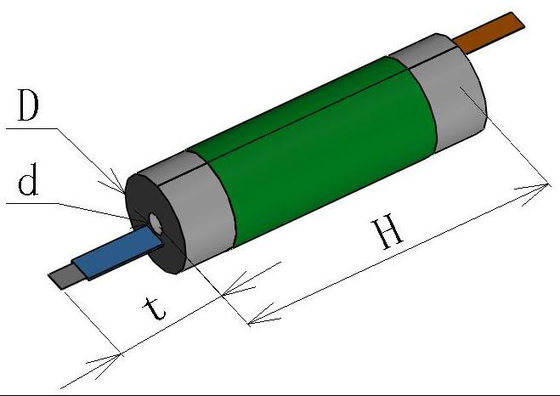

3. 中心の指定

指定

サイズ（mm）

直径D

16 | 32

高さH。

40 | 65

気孔の直径d

ファイは3.5である

露出されるまさに耳

25またはより少なく

まさに耳数

4またはより少なく

4. 巻く正確さ（材料2.1および2.2の条件を満たすため）

1) ダイヤフラムの終わりのアラインメント・エラーの± 0.3mm;

2) 棒シートの端の表面のアラインメント・エラーは±0.3mmである;

3) 細胞の高さの間違いは0.6mmよりより少しである。

IV.生産能力（非装置の要因を除いて）

刃の長さが700mmよりより少しのとき、18650の生産の効率は24-26pcs/minよりより少しではない;

26650の生産の効率は15-18pcs/minよりより少しではない

32650の生産の効率は10-11pcs/minよりより少しではない

プロダクト パス率:≥99%の既婚の率≥97%

V.装置の特徴

1. 転換の位置は正確な位置および速い生産の速度の回転盤を、運転するためにサーボ モーターおよびディバイダーの原則を採用する;

2. 巻く針は風速を改善できる高度の2半分の針のone-side引きの針を採用する、;

3. 針を変えることは非常に便利である。転がり針は5分に変えることができ、普通作り出した。

4. すべての部品を巻き、整理によく合う使用スライドの柵の構造;

5つは、16のために適する- 32サイズ、45-70mm間の適当な幅は、ちょうど物質的なクリップを変える必要があり、変数を変えることはより便利である場合もある。

1つは、機械より便利で、安全な滑って、給油操作;

調整2つの肯定的で、否定的な版、ダイヤフラムの自動にほどくこと、比例した弁制御による張力調整はは、セクションで張力制御することができる

8. 短絡の検出は短絡のテストの施設によってテストされる。テストおよび排出は1回以内に完了する。

9. 偏差を調整することは必要な調整方法を採用するために変わる。物質的なエッジ検出の制御方式は判断でより正確で、偏差の調整でより速い設計でより適度、である

10. 端をほどき、切る磁極片に塵取り外し装置がある;

11. 、折ること容易ではない転がりによってテープを停止しなさい;

12. 電気細胞衝突を避けるために機械材料およびベルトの伝達を採用しなさい;

13. 電気箱は巻取り機の右側にあり、削除の場所と次の働くプロシージャ間の関係は影響されない;

14. 友好的なインターフェイス、容易な操作および簡単な維持。

VI.装置の構成

1) ダイヤフラムの發条仕掛（2セット）:

ダイヤフラムのコイルはダイヤフラムの内部端の表面の参照の側面によって置かれる機械拡張シャフトによって固定される。直接運転するのにサーボ モーターがプログラム制御自動にほどくこと使用され。

2) ダイヤフラムの張力メカニズム（2セット）:

振動ローラー、低い摩擦シリンダー ドライブを採用しなさい;ダイヤフラムの静電気のエリミネーターを加えなさい。

張力を働かせる比例した弁制御を調整する精密な圧力はセクション、0-500kpaで張力制御することができる;

3) 磁極片のほどくおよび偏差の訂正のメカニズム（2セット+ 2セット）:

棒のシート材料のコイルは機械拡張シャフトによって固定され、棒シートは燃料を補給を便利および速く作る内部の参照の側面によって置かれる。直接運転するのにサーボ モーターがプログラム制御自動にほどくこと使用され。

棒のシート材料のコイルは精密な調整センサーの信号に従って球ねじを通して調整のサーボ モーターによって、全面的な自動調整接続され、棒シートの基礎端の位置を保障する。

4) 棒シートの張力メカニズム（2セット）:

振動ローラー、低い摩擦シリンダー ドライブを採用しなさい;

張力を働かせる比例した弁制御を調整する精密な圧力はセクション、0-500kpaで張力制御することができる;

5) 磁極片の塵のブラシ装置（2セット）;

軒桁の移動のルートは両面の塵クリーニング装置が装備されている電池細胞に塵が吸われることを防ぐために。

6) 棒の切抜き装置（2セット）;

シリンダーは磁極片を切、磁極片の端は鉛ねじによって巻く部分に導かれる。

ポーランド人の鉛および棒の発表会のマッチ、安定した速度、正確な位置、損傷の棒無し;ポール ポジションの間違い±1mm

7) 棒の切断装置（2セット）、

ポーランド人の切断は棒の平らな端を保障するためにはさみを採用する;

ぎざぎざを0.03mm以下保障しなさい;カッターの有効な生命は≥2百万回である

8) 巻く装置（1セット）:

巻く針は風速を改善し、装置の宇宙を節約できる高度の2半分の針のone-sideデッサン方法を採用する。

巻く針は二重側面サポート構造を、伝達安定している、保証する巻く収穫を採用する;巻く針は≤0.10mm張力の場合には脈動する

巻くモーターは比較的修理され、装置をより安定したようにする力はギヤ システムを通した巻く針に移る。

針が付いている混乱の穴の機能を加えなさい

9) 転位装置（1セット）:

転換の位置は回転盤を運転するためにサーボ モーターおよびディバイダーの原則を採用する。

場所に装置の信頼できる操作を保障する電源切れの機能がおよび自動閉鎖はある。

ダイヤフラムは山のカッターによって切られた。

11) 付着力装置（1セット）:

圧延方法を採用しなさい、広いベルト、容易ではないよい安定性を、ベルトを折ること付けるために合わせなさい;

12) 装置（1セット）の削除:

材料を切るために電気細胞を握るのに機械手を使用する方法はぶつかるために電気細胞を避ける;

マニピュレーターの振子、伸張、爪および他の行為のベルト・コンベヤー ラインの自動電池の完了を達成しなさい;

13) 装置（1セット）を運ぶ完成品:

Lapped測定のメカニズムは効果的に誤った判断を減らす短絡を測定するために採用される。テストの後で短絡の排出を加えなさい

短絡、棒の逃す耳、不完全な磁極片および他の不適当なプロダクトはスクラップ箱に取除かれる;

修飾された細胞はベルトによって収集のテーブルに運ばれる;

14) 制御システム（1セット）;

中国操作インターフェイス、友好的なインターフェイス、簡単な操作;

警報システムは完全で、自己診断の機能がある。

それに棒の切れのカッターの計算、前もって調整された時を超過するための生産の計算および警報の切断の機能がある。

支持設備

1) 全面的なサイズ:2400L*1500W*2100H （を含むマン・マシン棒を滑らせる）

2) 電源:単相AC220V 50AHZ力:10KW

3) 装置の重量:3000kg

4) 必要な空気源:5~7 KGF /cm、100つのl /min;

5) 非腐食性のガス、液体および爆発性のガス。

6) 吹く部分は空気源の三重項から分かれている。

7) 装置の騒音はtj36-79産業企業の設計および衛生学の標準の条件を満たさなければなり騒音は80dB （a） （国民標準的なgb3096-82）を超過しない。装置の騒音は装置からの1mの間隔で測定され、遊んでいる操作の間に75dBおよび切断および負荷の間に85dBより大きくない。
